Civil 3D地形模型提取方法
Civil3D作为道路工程领域广泛应用的设计工具,在地形建模方面具备突出的性能优势。本文围绕地形实体模型的提取流程展开说明,旨在帮助用户快速熟悉关键操作步骤,提高设计效率,供相关工程技术人员学习与参考。1、开机后启动Civil3D软件,进入默认操作界面。2、启动软件后,加载已准备好的原始地形图数据。3、具体操作流程如下:4、点击软件左上角的主菜单图标,对应图中编号1的位置。5、在弹出的窗口中点击“打开”按钮,即图中标注为2的区域。6、选择编号3所指示的图形文件。7、成功加载地形图后,右键
Civil 3D作为道路工程领域广泛应用的设计工具,在地形建模方面具备突出的性能优势。本文围绕地形实体模型的提取流程展开说明,旨在帮助用户快速熟悉关键操作步骤,提高设计效率,供相关工程技术人员学习与参考。
1、 开机后启动Civil 3D软件,进入默认操作界面。

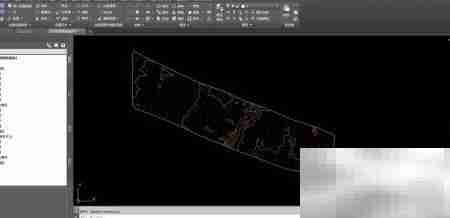

2、 启动软件后,加载已准备好的原始地形图数据。
3、 具体操作流程如下:

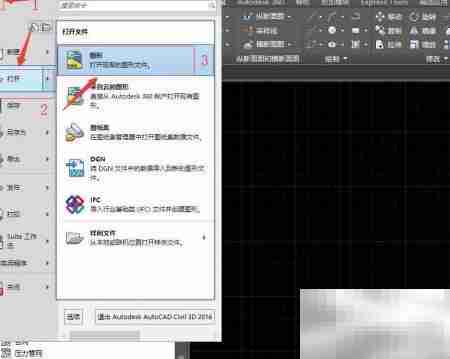

4、 点击软件左上角的主菜单图标,对应图中编号1的位置。
5、 在弹出的窗口中点击“打开”按钮,即图中标注为2的区域。

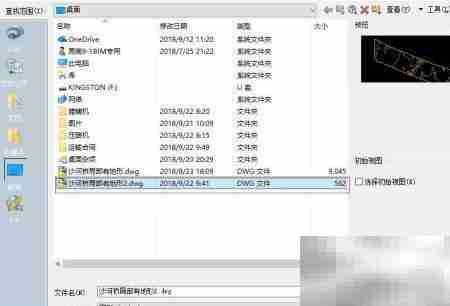

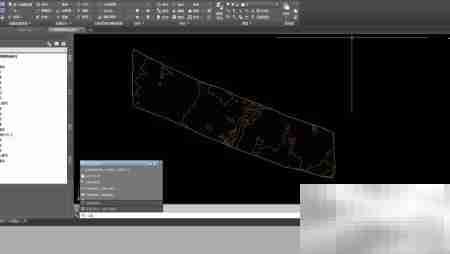

6、 选择编号3所指示的图形文件。

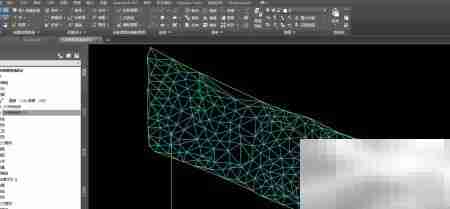

7、 成功加载地形图后,右键单击图层或对象,调出“对象查看器”,用于详细浏览地形结构及属性信息。


8、 完成前期数据导入与检查后,正式开始地形实体提取工作。

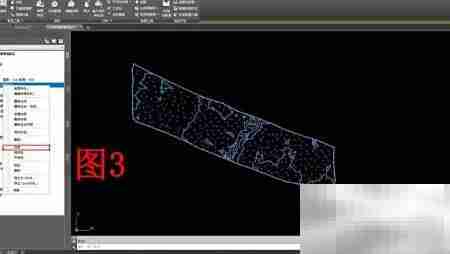

9、 在界面左侧的“工具空间”图形面板中,展开“曲面”类别,定位到目标地形曲面名称(图中红色边框高亮显示)。右键点击该名称,在弹出的快捷菜单(图中编号3)中选择“选择”命令,完成对指定地形模型的选取操作。

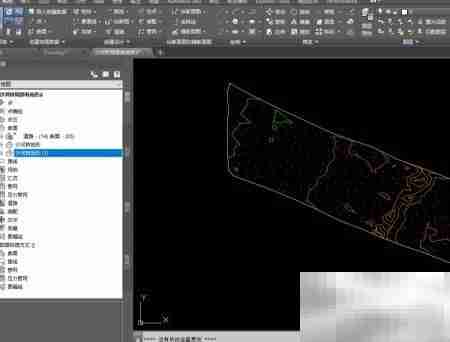

10、 在命令行输入“co”并按空格键执行复制命令,即可在原位置生成副本。若副本名称显示为“原地形名称+(1)”,表明复制成功。随后选中该副本进行后续编辑处理。该步骤可有效保留原始地形数据,避免误改造成不可逆损失,保障建模过程的安全性与可追溯性。

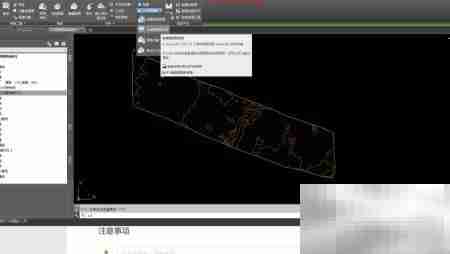

11、 进入“三角网曲面”功能区,点击“从曲面提取实体”选项,系统将自动弹出参数设置对话框。

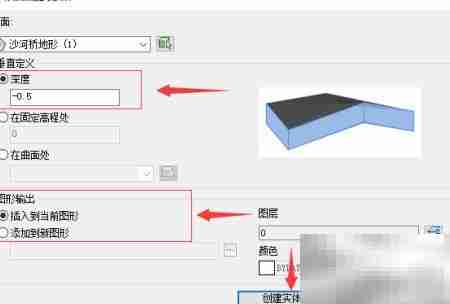

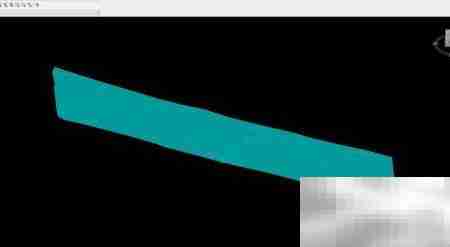

12、 在参数配置界面中,重点设置“深度”与“图形输出”两个关键选项。依据项目需求参考图示完成配置后,点击“创建实体”按钮,即可完成地形三维实体模型的生成。该实体模型支持导出至Revit平台,用于构建高精度地形族文件,服务于BIM正向设计与多专业协同应用。
