全是噱头！马斯克狠批 IBM 0.7nm 芯片

全球首富埃隆·马斯克近期在公开场合直接开火，矛头直指IBM刚刚发布的0.7纳米芯片工艺——在他看来，这套命名纯粹是夸大宣传，严重误导市场。

事情是这样的：IBM上周五官宣了自研的0.7纳米制造工艺，并且高调宣称这是当下全球最先进的制程。但马斯克显然不买账，他直言这套纳米标注根本无法对应晶体管真实的物理尺寸，行业沿用多年的命名规则早就名不副实了。

要知道，马斯克目前正主导Terafab晶圆厂项目，目标是每年产出总算力1T瓦的芯片。在他的设想里，厂商们不该再抱着现有的纳米命名体系不放，改用最小器件宽度包含的原子数量来划分制程，这才是最客观的标准。

IBM详解0.7纳米技术：靠垂直堆叠提升芯片密度

根据IBM最新发布的资料，0.7纳米工艺以纳米片晶体管为基础，核心技术是纳米垂直堆叠。借助这项工艺，晶体管可以纵向层层堆叠，从而有效拉高芯片的晶体管集成度——而晶圆键合技术，正是实现该制程的关键支撑。

IBM在博客中也给自己找了个台阶——他们坦言：“和近几年所有新一代晶体管制程一样，所谓7埃米（0.7纳米）仅作为这套工艺的代称。现如今的数值，早已不像早年低集成度芯片时期，代表芯片内部金属导线的实际宽度。”这个解释听起来挺诚恳，但问题在于：消费者和投资者真的听懂了这些“代称”背后的猫腻吗？

网友戳穿命名虚标，马斯克全力附和批驳

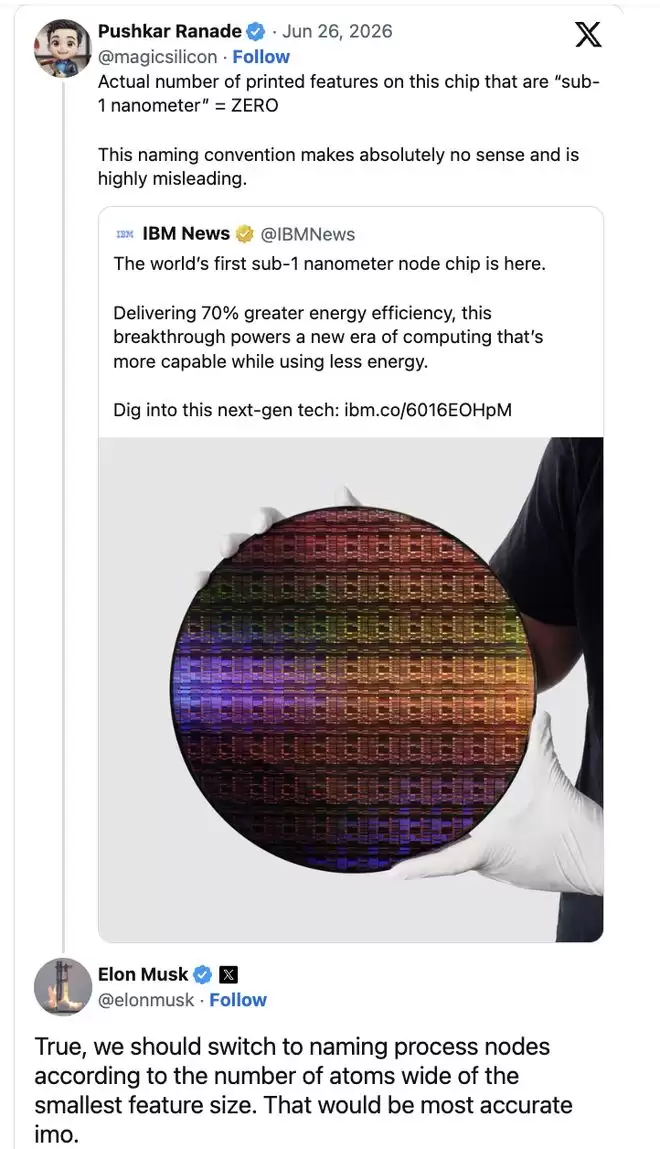

社交平台X上，有网友直言：这款芯片里不存在任何尺寸低于1纳米的光刻结构，当下这套命名规则毫无逻辑，误导性拉满。马斯克看到这条评论后深表认同，并顺势抛出了自己的全新行业标准建议：“应当统一更换命名方式，依照最小特征尺寸横跨的原子数量来定义工艺节点，这才足够精准。”这话一出，等于把整个行业的遮羞布直接扯了下来。

行业纳米命名早已名不副实，英特尔早年已调整命名

其实近几年各大芯片厂的制程名称，早已和实际物理尺寸脱钩，行业乱象愈演愈烈。早在2024年，英特尔就全面重构了自己的技术路线命名——原有10纳米工艺更名为Intel 7，7纳米工艺更名为Intel 4。做出改动的核心原因，无非是被台积电持续抢占全球晶圆代工市场份额逼出来的。

如今台积电手握多家头部企业的代工订单：英特尔竞争对手AMD全系先进芯片交由台积电生产；苹果iPhone、MacBook自研芯片长期由台积电代工；现阶段台积电更是英伟达供应链中不可替代的核心合作伙伴。可以说，整个高端芯片制造的命脉，几乎都攥在台积电手里。而命名规则上的混乱，不过是这场激烈竞争的副作用之一。
