IBM宣布0.7nm突破，工程师却集体“挑刺”

这事儿，说来话长。当芯片制程走到2纳米这个节点，传统工艺的微缩之路，似乎已经撞上了物理天花板。就在这个节骨眼上，IBM在2026年6月25日扔出了一颗“重磅冲击波”——他们宣布搞出了全球首个亚1纳米（0.7纳米）芯片，声称这是人类历史上第一次在指甲盖大小的面积上塞进接近1000亿个晶体管。消息一出，网络瞬间炸了锅。不过，欢呼声还没落地，批评声就跟着来了。不少业内人士毫不客气地指出，这压根儿不是什么物理尺寸的突破，而是一场精心包装的“数字游戏”。

IBM 0.7nm物理尺寸未达标

根据IBM公布的信息，他们这款0.7nm芯片的核心，是一项名为“Nanostack（纳米堆叠）”的革命性晶体管架构。其思路非常巧妙：不是继续死磕平面尺寸的压缩，而是以纳米片（nanosheet）为基本单元，把两个两层互补晶体管（一个NFET，一个PFET，分别在不同晶圆上制造）通过超薄介质层，实现单片级（monolithic）的垂直集成。简单说，就是给晶体管盖起了“复式楼”，形成单片三维CMOS（Monolithic 3D CMOS）架构，而不是靠3D封装来实现。

相比GAA（Gate-All-Around）架构，这种设计能进一步缩信息号路径，提高逻辑密度，听起来确实很吸引人。IBM表示，未来如果能把NanoStack和High-NA EUV光刻、新材料以及先进互连技术结合起来，摩尔定律的延续或许还真有戏。

IBM声称，他们这个0.7nm技术，能在指甲盖大小的面积上集成近1000亿个晶体管，密度几乎是其2024年2纳米芯片的两倍，能带来50%的性能提升和70%的能效改善。更值得关注的是，NanoStack架构还有望将SRAM缓存面积缩减40%，IBM把这称为“十多年来行业最大的SRAM缩放进步”。IBM研究院院长Jay Gambetta更是豪言，这一突破将芯片技术“从纳米时代推向了原子尺度”。按照他们的时间表，这项技术最快五年内就能实现产业化。

然而，技术公布之后，争议也随之而来。在科技新闻聚合平台Hacker News上，高赞评论一针见血地指出：“0.7nm只是营销名称。”还有评论更直接：“这根本不是0.7nm的晶体管。”

多位具有半导体背景的工程师认为，IBM这次真正的技术突破是“NanoStack”三维堆叠架构，而不是什么0.7nm的晶体管。他们的分析指出，NanoStack的实际构建模块——纳米片的厚度约为5纳米（约15个硅原子宽），而两层之间的间距为9纳米。这些数字，和0.7nm相去甚远。

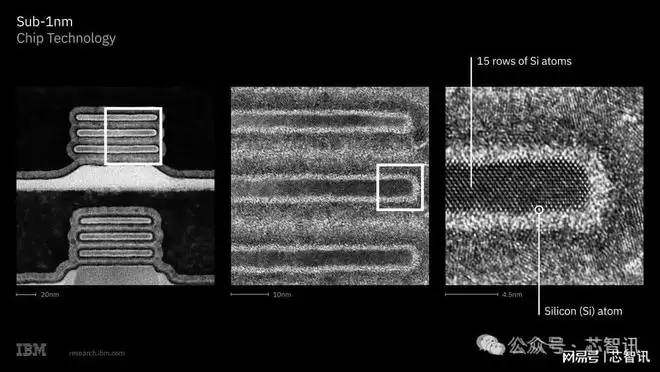

IBM展示的显微照片也能说明问题。图片中大量关键结构的尺寸依然处于数纳米甚至数十纳米量级，并没有找到真正宽度只有0.7纳米的晶体管结构。

还有工程师指出，IBM公布图片中一条被部分网友误认为是“0.7nm线宽”的白色结构，其实只是位于约5纳米宽（约15列硅原子）结构边缘的一条示意轮廓，代表不了真实的最小物理尺寸。

当然，对于业内工程师来说，“工艺节点名称早就和真实特征尺寸没有关系”已经是公开的秘密。但对于普通公众而言，“全球首个0.7nm芯片”这样的表述，确实很容易被理解成“晶体管尺寸只有0.7纳米”。由此引发的误解也就不足为奇了。

马斯克开炮：呼吁以“原子数量”命名

其实，这场争议的根源，并不在IBM本身。

这不是什么新鲜事。从90nm、65nm时代开始，半导体工艺节点名称还能大致对应晶体管栅长等关键尺寸。但自22nm FinFET时代以来，“工艺节点”与真实尺寸脱钩就成了行业公开的秘密。现在，无论是台积电的3nm、三星的2nm，还是英特尔的1.8nm，其数字更多代表的是工艺代际、综合性能以及逻辑密度，而不是晶体管栅长、金属间距或任何一个固定物理尺寸。

IBM这次其实也不算误导。他们在最新博客说明中已经明确指出：“与所有近期晶体管尺寸的进步一样，7埃米（0.7nm）指的是这一代芯片，采用其特定的制造工艺。这里，7埃并不等于芯片中接触金属线的宽度，这与多代前芯片密度较低的传统方式不同。”IBM副总裁Bu Huiming也承认，如今产业早已不再以物理线宽命名制程节点。

特斯拉CEO马斯克在社交平台X上转发了一则指出“IBM所谓0.7nm芯片上制造出的特征无一低于1nm”的评论，并表示赞同。他提出了一个解决方案：干脆改用“最小特征宽度所含的原子数量”来定义制程节点，别再使用那个早已脱离物理现实的“纳米”数字了。他认为，这样才最能反映技术的真实水平，避免营销导向的“数字游戏”。

马斯克的观点，实际上回应了整个行业长期存在的一项争议：如今“3nm”、“2nm”、“0.7nm”这些工艺节点名称，与真实物理尺寸之间越来越脱节。这也是为什么IBM此次发布消息后，业内大量讨论并没有聚焦NanoStack本身，而是围绕“0.7nm到底代表什么”展开。

也有不少工程师建议，整个行业未来应该放弃继续使用“纳米”作为工艺节点名称，转而采用晶体管密度（MTr/mm²）、PPA（性能、功耗、面积）等更客观的指标来衡量先进工艺水平。

总结来说，这次IBM “0.7nm芯片”引发的争议，并不是针对IBM本身，而是整个行业已经沿用了二十多年的“纳米工艺节点”命名体系。这个体系，本身正在经历一场信任危机。

不能因命名争议而否定

但话说回来，我们也不能因为命名上的争议，就全盘否定IBM的技术贡献。客观来看，无论是NanoStack三维架构，还是IBM公布的SRAM缩放、逻辑密度以及能效数据，都说明IBM依然保持着全球顶尖半导体研究机构的创新能力。这一点，并不会因为围绕“0.7nm”的命名争议而改变。

不过，技术前景光明，不代表产业化之路一帆风顺。多层垂直堆叠对制造精度要求极高，任何一层出现缺陷都可能导致整颗芯片报废，良率控制和热预算管理是巨大的挑战。更关键的是，IBM早已出售了其芯片制造业务，现在主要作为研究机构和知识产权（IP）授权方存在。这意味着，这项技术能否商用，完全取决于台积电、三星、英特尔或Rapidus等晶圆制造商是否愿意购买授权，并攻克量产难题。

IBM自己给出的商业化时间表是5年内甚至更久，至今也未公布任何确定的制造合作伙伴。相比之下，英特尔已经强调其1.8nm工艺已进入风险生产阶段。从实验室到量产线，这条路，还有得走。
