3dmax摄像机视图怎么调？视角设置与镜头矫正方法

在三维场景渲染中，摄像机决定了最终画面的透视关系和视觉重心。直接调整视图往往难以控制精确的焦距和景深，而使用物理摄像机不仅能模拟真实相机的光学特性，还能通过参数化设置轻松修正广角带来的边缘拉伸。本教程将演示如何从零创建摄像机，并通过关键参数调整获得理想的构图效果。

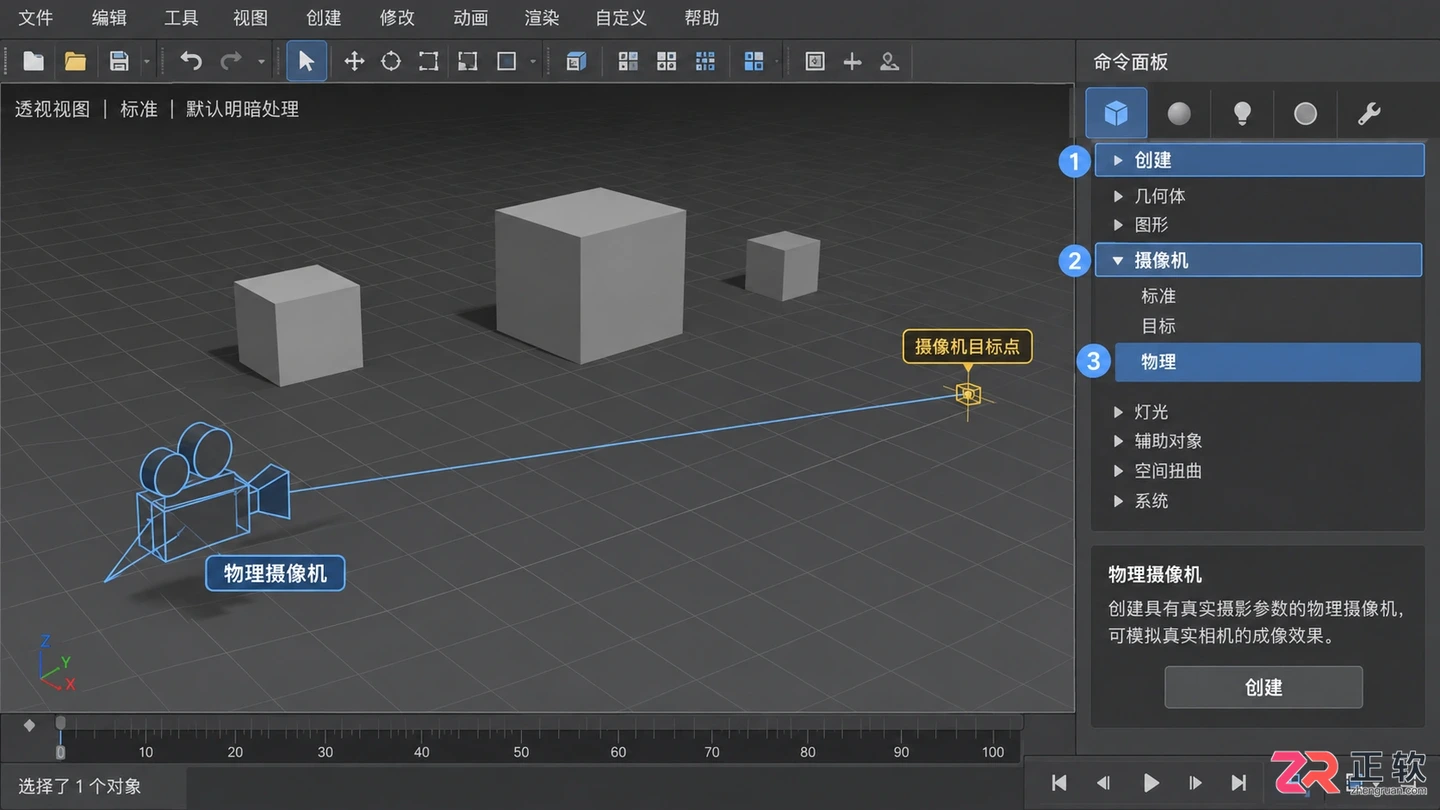

在创建面板中选择物理摄像机并在视图中拖拽生成

准备一个包含基础几何体的场景，确保场景中已有可供参照的物体。操作基于 3ds Max 2024 及以上版本，界面布局可能因版本略有差异，但核心面板位置保持一致。

1. 创建并激活物理摄像机

在右侧命令面板中，点击【创建】选项卡，选择【摄像机】类别。在下拉菜单中选择【物理】，然后在视图中点击并拖动鼠标，创建一个目标物理摄像机。此时视图中会出现摄像机本体和一个独立的目标点。

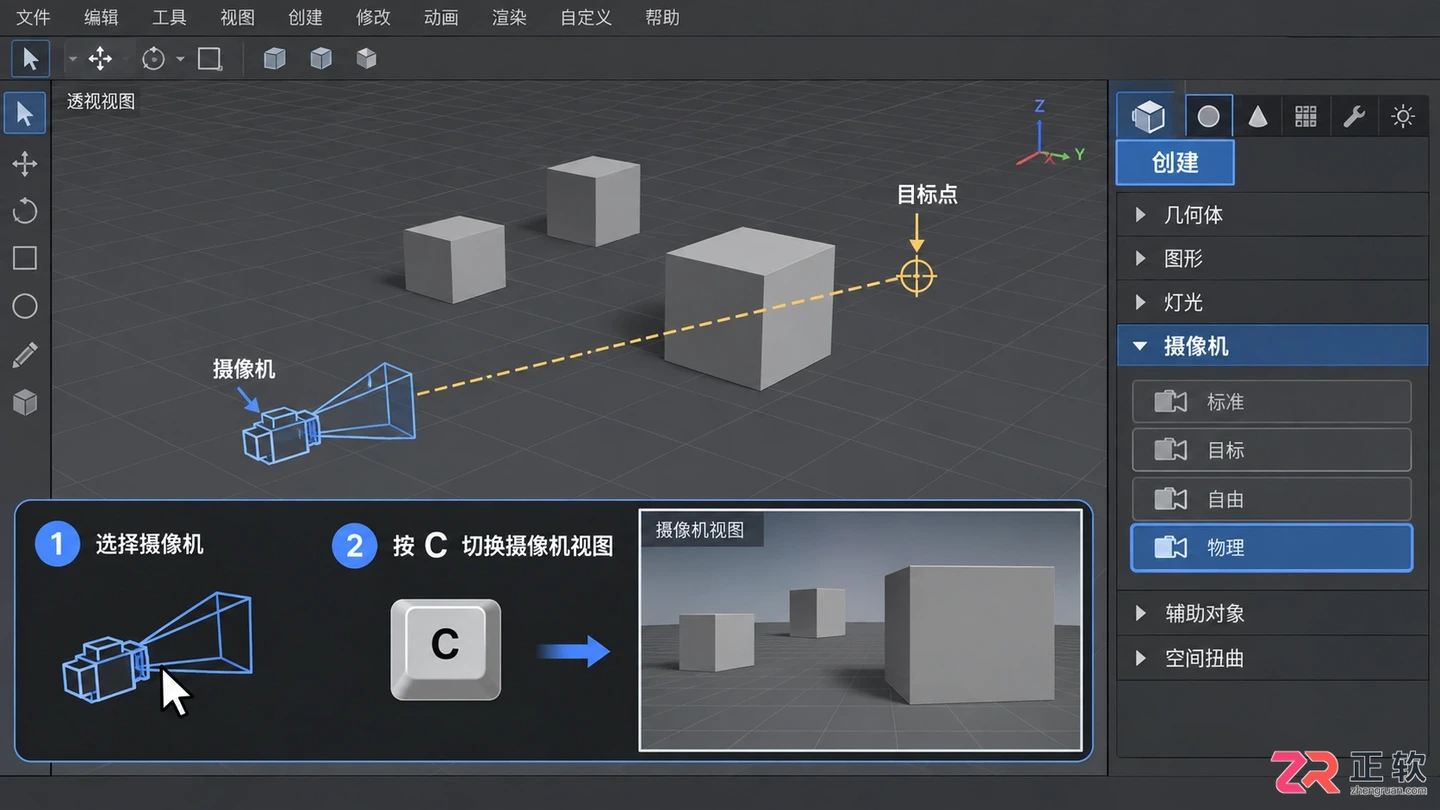

选中摄像机本体，按下键盘上的 C 键，将当前视图切换为摄像机视图。如果画面中看不到物体，可能是因为摄像机朝向错误或距离过远，此时可暂时切回透视图调整位置。

1. 创建并激活物理摄像机

2. 调整焦距改变视野范围

保持摄像机视图激活状态，选中摄像机对象。进入右侧【修改】面板，找到【镜头】或【焦距】参数组。默认焦距通常为 35mm 或 50mm。

将焦距数值从 35mm 修改为 24mm，观察视图变化：视野明显变宽，能够容纳更多场景内容，适合表现大空间；再将数值改为 85mm，视野变窄，主体物体被拉近，背景压缩感增强。这一过程无需移动摄像机位置，仅通过光学参数即可改变构图比例。

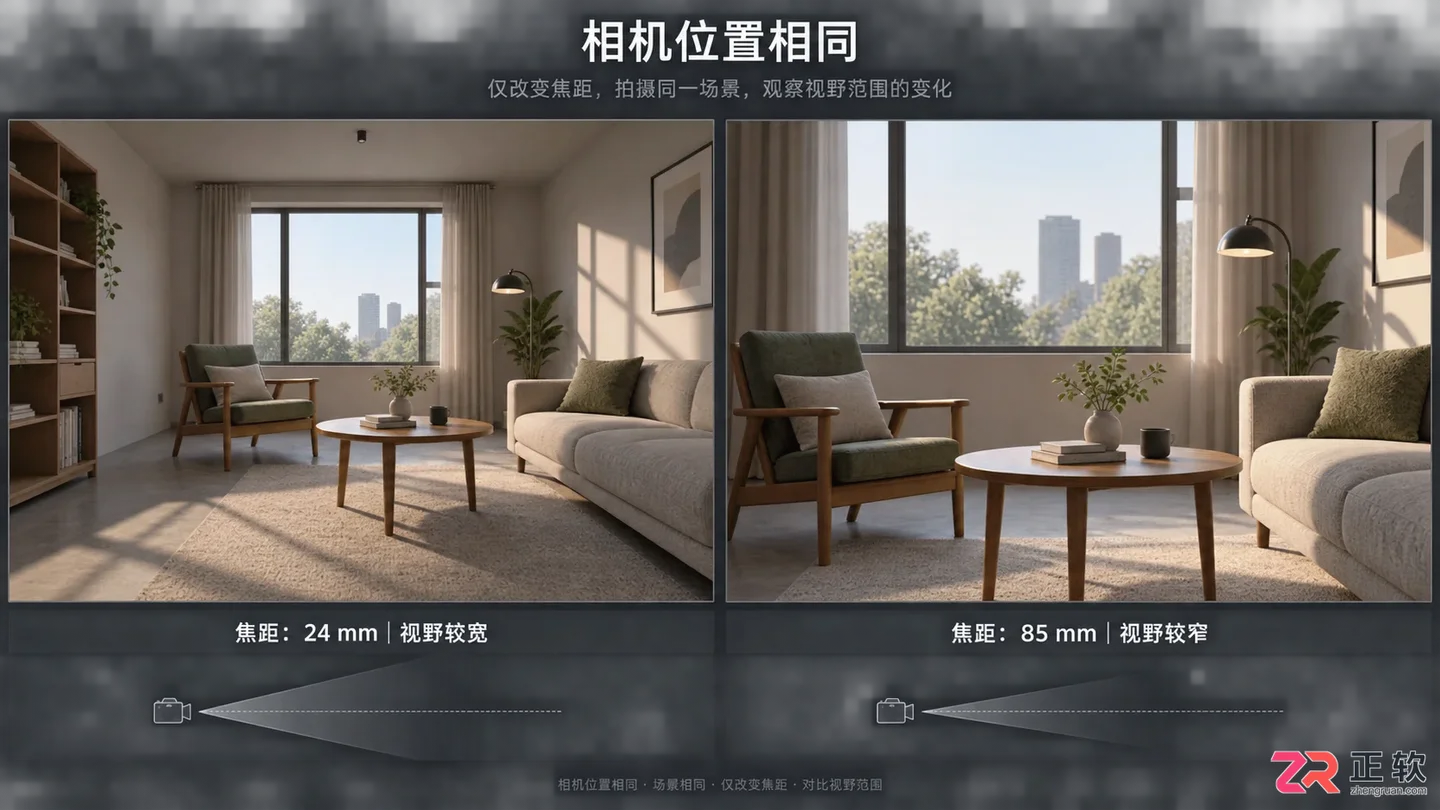

调整焦距参数实时改变视野范围

3. 精确控制目标点与构图

物理摄像机的目标点决定了画面的中心焦点。在顶视图中，选中摄像机的目标点（通常显示为一个小方块或十字），使用移动工具将其拖拽到场景中希望突出的物体中心。

回到摄像机视图，你会发现画面中心已对准该物体。若需微调构图，可按住 Alt 键并配合鼠标中键在摄像机视图中进行环绕观察，但这会破坏之前的目标点对齐。更推荐的做法是：选中摄像机本体，使用移动工具沿其局部坐标轴平移，或使用旋转工具微调角度，同时保持目标点固定，从而实现平滑的构图调整。

4. 矫正广角镜头畸变

使用广角镜头（如 16mm-24mm）时，画面边缘的垂直线条容易出现向内弯曲的桶形畸变。在【修改】面板中，展开【镜头畸变】卷展栏。

勾选【启用镜头畸变】选项。默认情况下，系统会根据焦距自动计算畸变量。若需手动干预，可调整【数量】参数。对于建筑可视化等需要垂直线条笔直的场合，可将【类型】设置为【立方体】或手动减小畸变数量，直到画面边缘的墙线恢复垂直。注意，过度矫正可能导致画面边缘出现不自然的拉伸，需在预览窗口中实时观察平衡点。

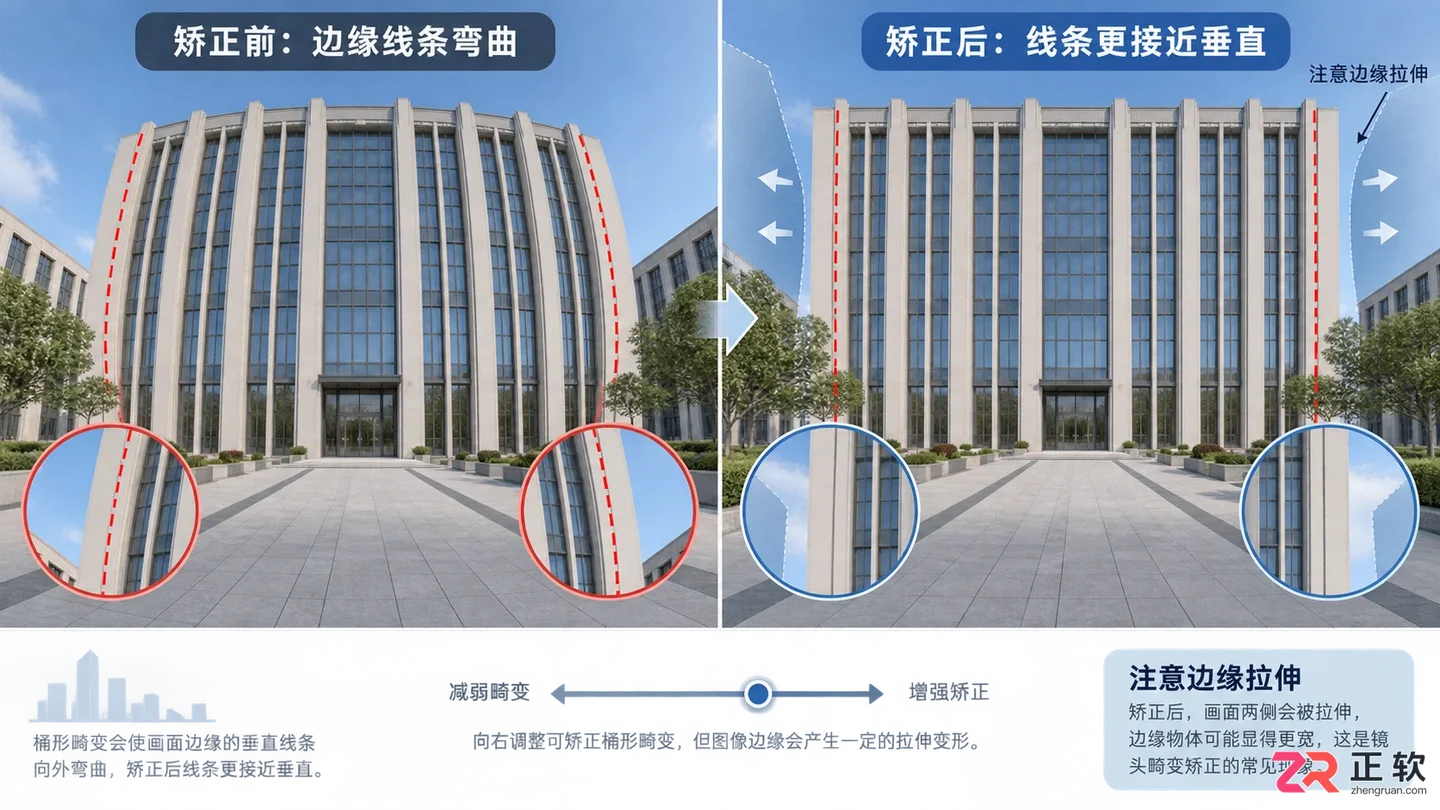

启用镜头畸变矫正修正边缘弯曲

5. 验证可编辑性与文件保存

完成调整后，尝试再次修改焦距数值，确认视图实时更新且无卡顿。选中摄像机，检查【修改】面板中的参数是否仍可编辑，确保未将其转换为不可逆的网格对象。

保存文件时，建议将摄像机单独命名为“Cam_Main”或类似清晰标识，方便后续在多机位渲染中调用。通过上述步骤，你已获得一个参数可控、构图精确且畸变修正后的摄像机视图，可随时根据需求回溯调整任何光学参数。

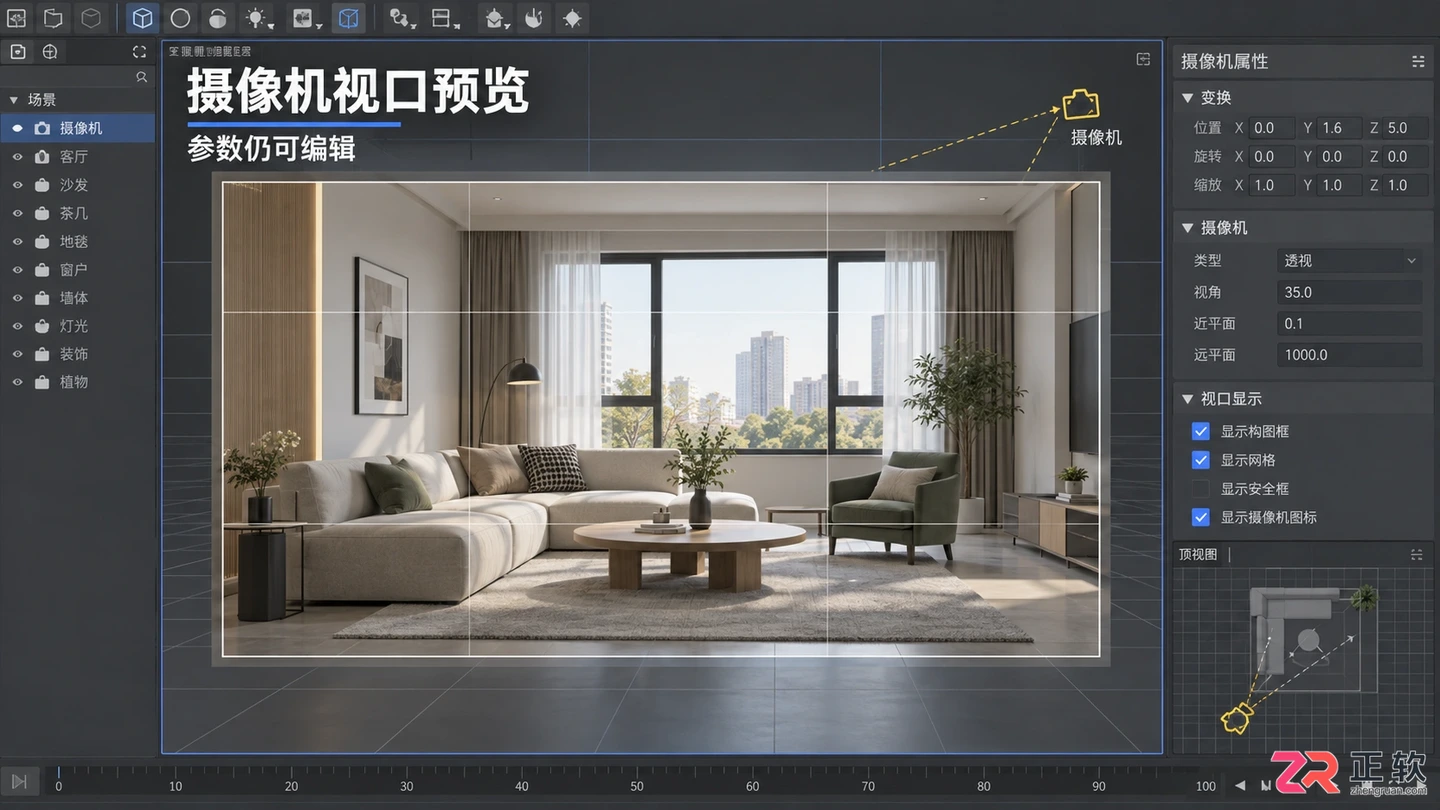

完成焦距调整和畸变矫正后的最终画面
