Solidworks绘制三维立体的钥匙环的操作步骤

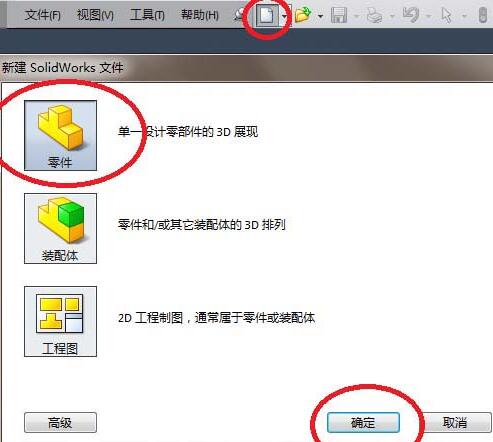

1、如图，打开Solidworks，新建一个零件文件。

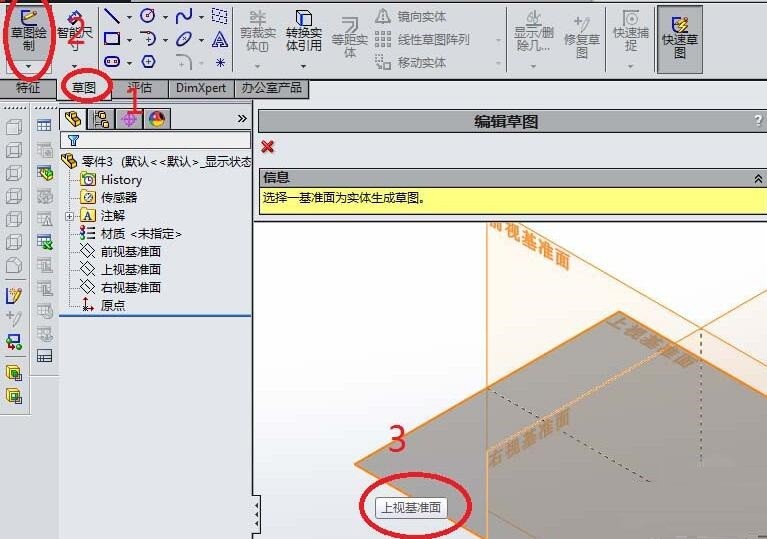

2、如图，点击【草图】，使工具栏由特征工具栏转到草图工具栏。点击草图工具栏中的【草图绘制】。点击【上视基准面】。

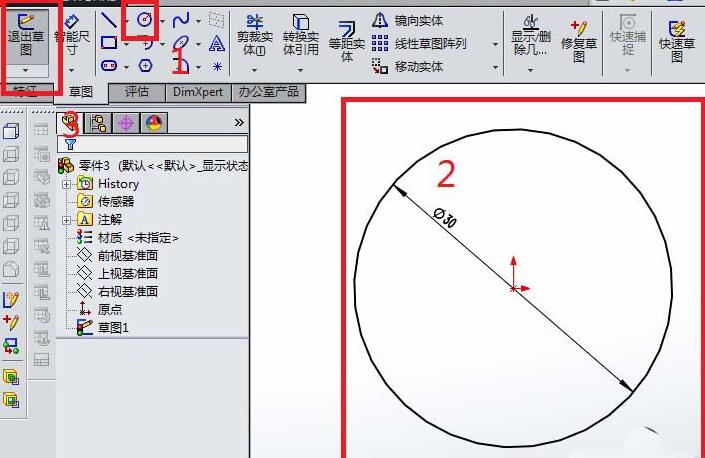

3、如图，进入草图状态。点击工具栏中的【圆】图标。画一个直径30的圆。点击【退出草图】。

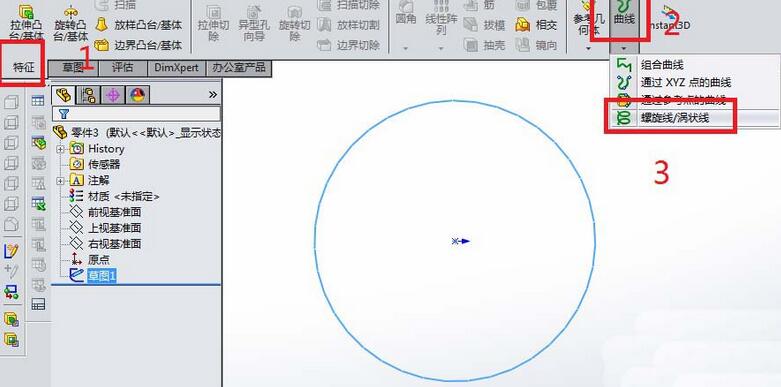

4、如图，退出草图之后，转到特征工具栏，然后在工具栏中点击【曲线】，在【曲线】的下拉菜单中点击【螺旋线/涡状线】。

5、如图，【螺旋线/涡状线】对话框出现。先设置螺距为2。再设置圈数为2。再确定起始角度为0。点击左上角的√，完成螺旋线的创建。

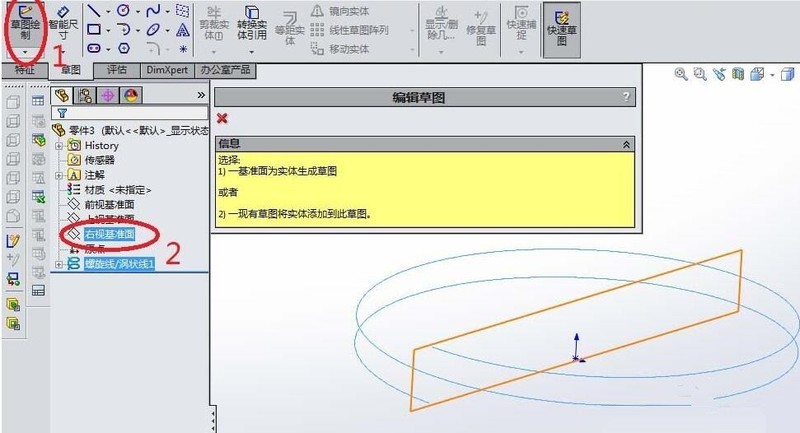

6、如图，再创建一个草图，画截面。点击【草图绘制】。点击【右视基准面】。

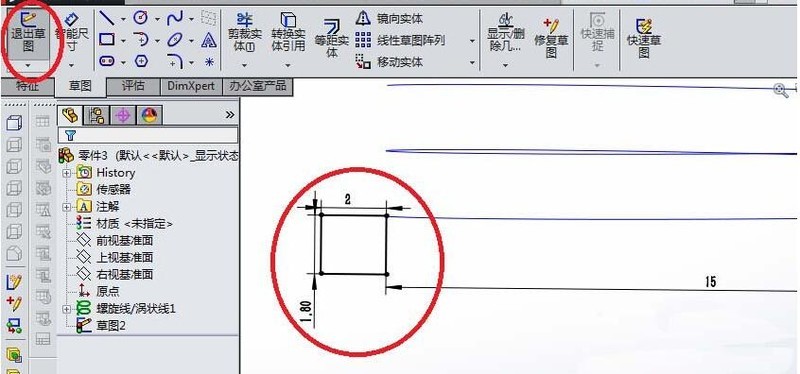

7、如图，在草图中画一个矩形，尺寸2x1.8，点击【退出草图】。注意矩形的定位，矩形的一点必须与螺旋线的起点重合，可以通过尺寸标注来定位。

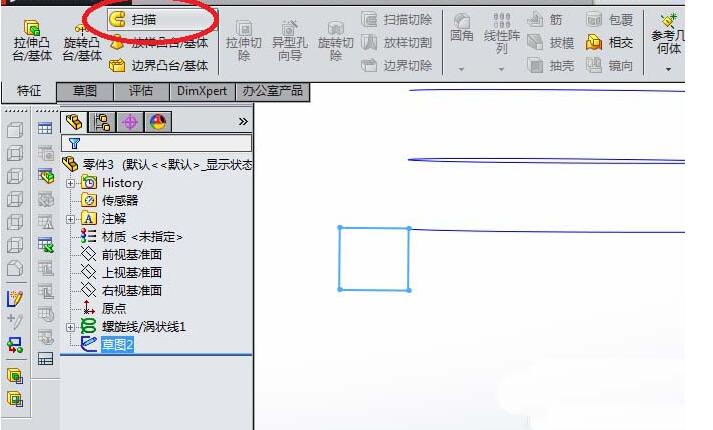

8、如图，回到特征工具栏，点击【扫描】。

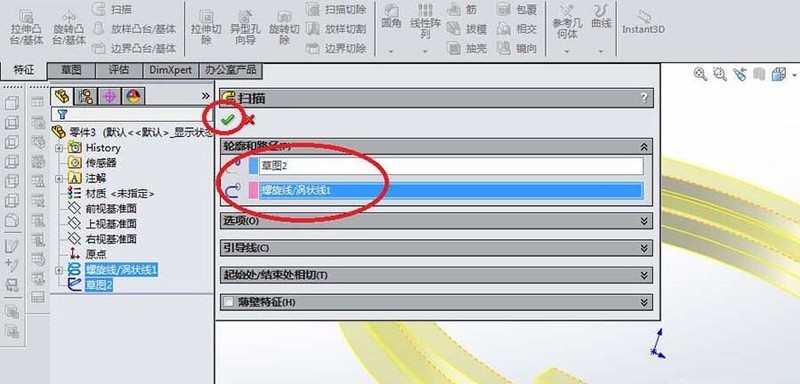

9、如图，分别设置轮廓和路径。轮廓是矩形草图，路径是螺旋线。

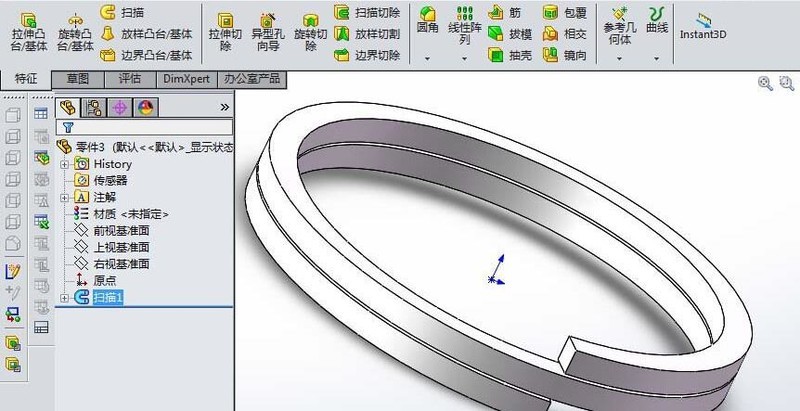

10、如图，一个钥匙环就这样创造好了。
