Altium Designer 13中隐藏栅格的操作方法
AltiumDesigner,首先打开AltiumDesigner软件,然后新建一个原理图工程,现在可以看到原理图是有栅格的然后在菜单栏找到【DXP】菜单,单击DXP,弹出下拉菜单,找到preferences选项,单击选择preferences,进入设置菜单进入设置菜单,弹出设置对话框,在左面栏找到schematic菜单,单击下三角展开子菜单在展开的子菜单找到grids选项,单击打开,就会在右边打开菜单找到Gridoptions选项。在下面有一个VisibleGrid选项,修改这里就可以了打开下三角将该选
Altium Designer,首先打开Altium Designer软件,然后新建一个原理图工程,现在可以看到原理图是有栅格的

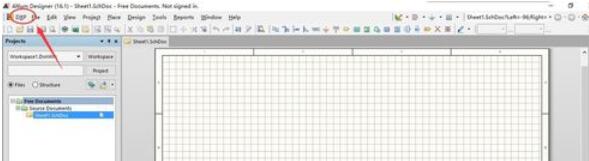

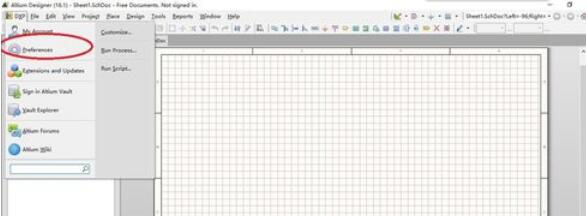

然后在菜单栏找到【DXP】菜单,单击DXP,弹出下拉菜单,找到preferences选项,单击选择preferences,进入设置菜单

进入设置菜单,弹出设置对话框,在左面栏找到schematic菜单,单击下三角展开子菜单

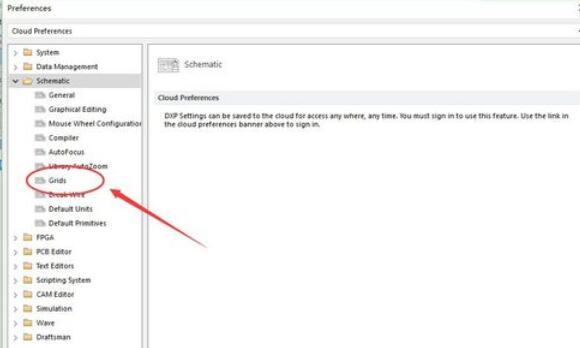

在展开的子菜单找到grids选项,单击打开,就会在右边打开菜单

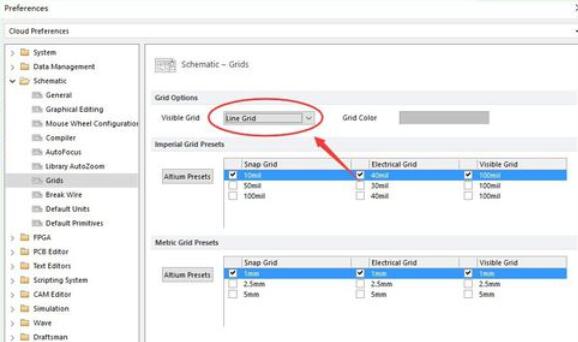

找到Grid options选项。在下面有一个Visible Grid选项,修改这里就可以了

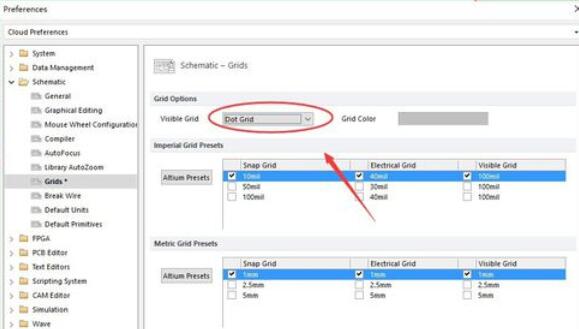

打开下三角将该选项设置成为Dot Grid就可以了,现在就可以隐藏栅格了

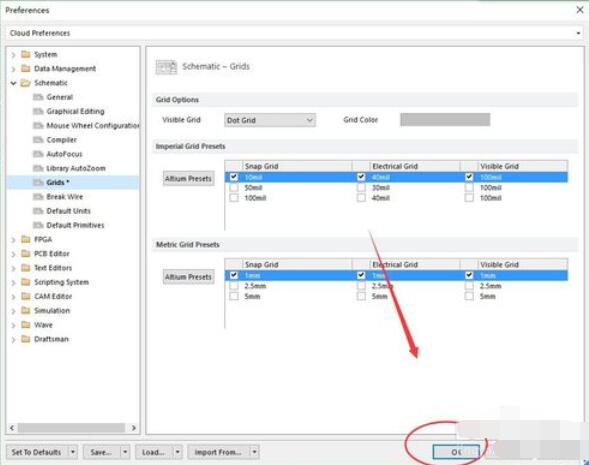

设置完成,单击【确定】

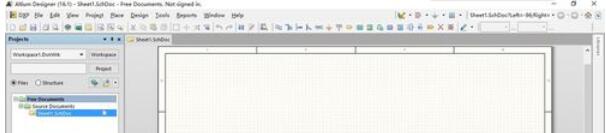

现在回到原理图界面,就可以看到,原理图里面的栅格就被隐藏了。
