AutoCAD 2010 环形阵列绘制指南

AutoCAD 2010 作为 Autodesk 旗下经典的工程绘图软件，以其强大的实用性和精确性，在建筑、机械、电气等众多设计领域保持着广泛的应用。它不仅是数据共享与团队协作的得力工具，其出色的图形处理和三维功能也为设计展示与实现提供了坚实基础。掌握其核心操作技巧，比如环形阵列，能极大提升绘图效率。今天，我们就来详细拆解在 AutoCAD 2010 中绘制环形阵列的具体步骤。

第一步：启动软件，进入操作环境

首先，打开电脑并启动 AutoCAD 2010。待软件完全加载后，你便会看到那个熟悉的主绘图界面。确保一切就绪，我们即将开始操作。

第二步：明确阵列目标与要求

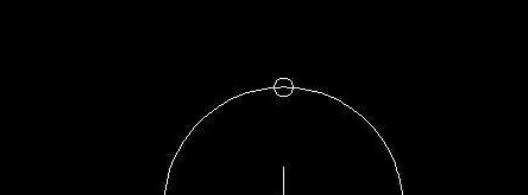

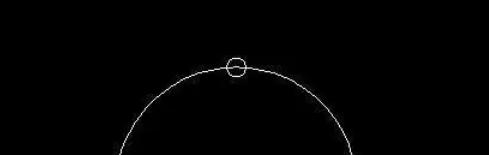

动手之前，先搞清楚要做什么。举个例子，假设我们需要将位于一个大圆顶端的一个小圆，沿着大圆的圆周均匀地复制出10份。这个具体的需求，就是后续所有操作的指引。

第三步：调用阵列命令

操作的核心在于调用命令。将视线移至软件界面下方的命令行，直接输入环形阵列的快捷键“AR”，然后按下回车键或空格键。这个动作会立刻激活阵列命令，为下一步的参数设置打开大门。

第四步：设置阵列对话框参数

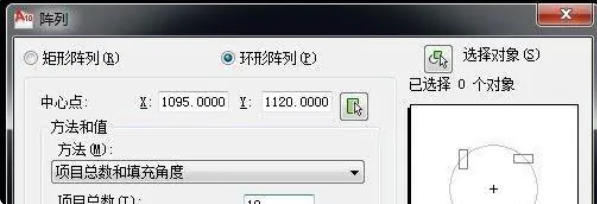

按下空格键后，“阵列”对话框会弹出来。关键在于，第一步就得在这个对话框中选择“环形阵列”选项。接着，在“项目总数”一栏里填上“10”，意味着我们要复制出10个对象；在“填充角度”一栏填上“360”，这表示这些对象将等分整个圆周。参数设定，其实就是告诉软件你的具体布局意图。

第五步：指定阵列中心点

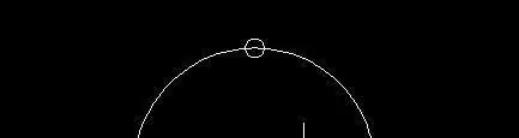

接下来是关键一步：确定旋转中心。点击对话框中的“中心点”按钮，你会发现绘图区域内的鼠标指针样式改变了。此时，将鼠标移动到大圆的圆心上并点击，将其确认为环形阵列的中心。这个点的选择，直接决定了所有复制对象最终的分布位置。

第六步：选择对象并完成阵列

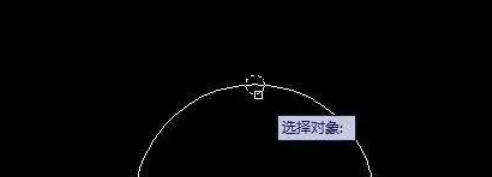

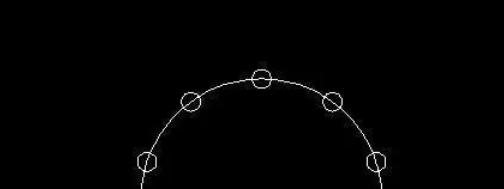

最后一步，告诉软件要对谁进行阵列。点击“选择对象”按钮，回到绘图区，用鼠标框选或点选那个需要阵列的小圆。选中后，单击鼠标右键确认。一切检查无误，点击“阵列”对话框底部的“确定”按钮。瞬间，软件便会按照你的指令，生成10个小圆均匀环绕在大圆周围的最终效果。

通过以上六个步骤，从明确需求到执行命令，再到设定参数与选择对象，一个标准的环形阵列就绘制完成了。熟悉这个流程，对于处理类似圆周均布的设计任务将大有裨益。
