马斯克批评IBM“0.7纳米”芯片命名具误导性 呼吁以原子数量定义制程节点

半导体工艺节点的命名，这些年早就变成了一场数字游戏。这不，IBM刚宣布了所谓的“0.7纳米”制造技术，埃隆·马斯克就毫不客气地在社交平台上开怼了——他认为这种命名方式纯粹是误导，应该改用什么“最小特征宽度里包含多少原子”来定义，才够精准。

IBM在昨天晒出了自家0.7纳米工艺，代号“Nanostack（纳米堆叠）”，号称是目前全球最先进的逻辑芯片之一。不过有意思的是，IBM自己在技术文档里也承认了：这个“7埃（0.7纳米）”已经不再对应金属连线的实际宽度，它只是一个新一代制程节点的代号罢了。

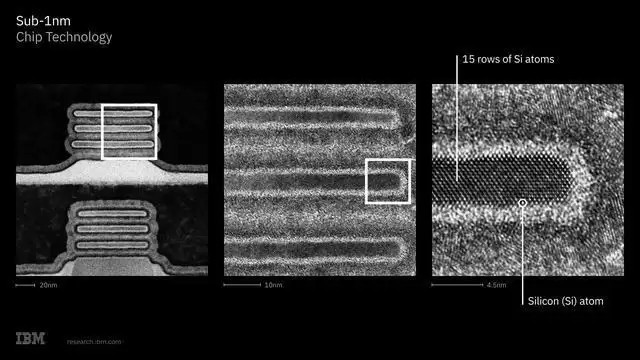

具体来说，0.7纳米工艺是在现有纳米片技术基础上演化而来的，核心思路是通过垂直堆叠晶体管（就是所谓的“纳米堆叠”）来大幅提升芯片整体的晶体管密度。在这个过程里，晶圆键合技术成了关键，它保证了多层有源结构能精确对准、牢固结合。IBM在博客里说得也很坦率：现在产业里早就不拿实际物理线宽来命名制程节点了，“7埃”就是个工艺代号的标签，跟芯片内部那些接触金属线的真实尺寸没啥关系。

马斯克的质疑源自X平台上的一个用户评论。那位用户指出，IBM这个所谓的“亚1纳米”芯片，实际上真正做到“低于1纳米”的印刷特征数量是零，所以这种命名方式“完全说不通且极具误导性”。马斯克转发时直接表示赞同，还补了一句：“我们应该改成用最小特征尺寸里包含的原子数量来命名制程节点，那才是最准确的方式。”作为特斯拉和SpaceX的掌舵人，同时又在推动Terafab这类面向超大算力的制造项目，马斯克对高性能芯片工艺的关注自然引发了业内不小的讨论。

其实，半导体制造工艺节点的命名早就脱离了最初“几纳米≈线宽”的直观含义，各家厂商之间也从来没有什么统一标准。举个现成的例子：英特尔在2024年对自己的制程路线图搞了一轮大改名，原来的10纳米节点改叫“Intel 7”，原来的7纳米又变成了“Intel 4”，原因之一就是要跟台积电这些竞争对手在市场上对齐口径。台积电在先进代工领域份额越来越大，AMD、英伟达，包括之前的苹果自研芯片都靠它支撑，制程命名这件事无形中已经成了品牌博弈和市场营销话语权的一部分。

在这样的背景下，IBM喊出的“0.7纳米”，与其说是一个严格的物理尺寸，不如说是给Nanostack技术路线演进贴的一个代际标签。不过，当马斯克这样既有技术影响力又有社交话语权的人物站出来质疑这个命名逻辑时，关于“制程节点到底该怎么命名”的讨论自然就重新热起来了。支持的一方认为，用原子数量这类更接近物理极限的指标来标注，能有效避免营销驱动的“数字游戏”；而谨慎的一方则指出，芯片工艺的复杂度远不是单一尺度就能概括的，如何在严谨和易懂之间找到平衡，这本身就是整个行业需要长期面对的课题。
