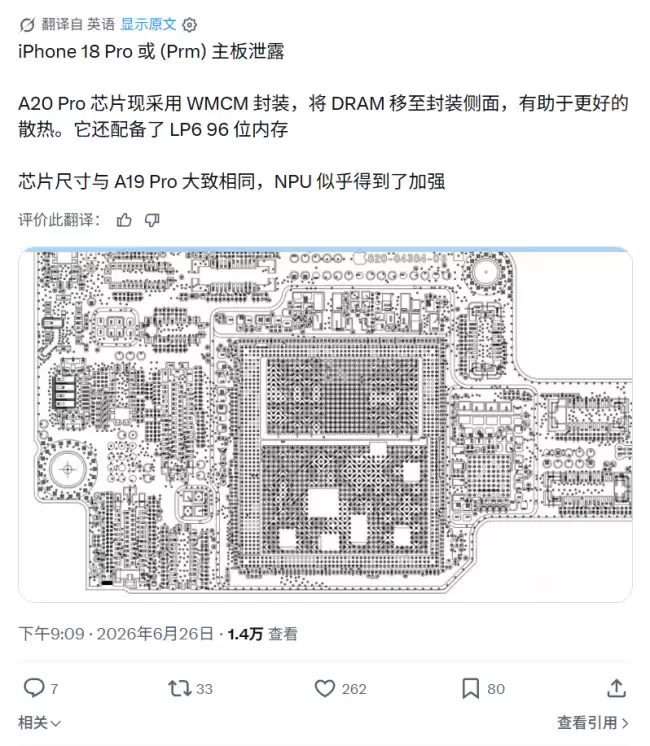

先说几个核心判断。就在昨天,6月26日,爆料人 @Reptalicant 在X平台上放出了一张iPhone 18 Pro的主板标记图,从中可以清晰看到:A20 Pro芯片将采用全新的WMCM封装方案,取代A19 Pro上使用的PoP方案。 这个变化,意味着苹果在芯片封装思路上的一次关键转向。

先简单解释一下这两种封装的差异。PoP,全称是封装叠封,你可以把它理解为将存储芯片直接堆叠在主芯片的“头顶”。这样做的好处是节省主板空间,布线效率高,所以长期以来是智能手机处理器的标准方案。但它的短板也很明显——在高功耗场景下,顶部堆叠的结构会让散热管理变得棘手,热量容易积聚。
而这一次曝光的WMCM,也就是晶圆级多芯片模块,则走的是另一条路。它将多个芯片或组件以更紧密的方式集成在同一封装内部,在空间、信号路径和热管理之间找到更好的平衡点。这类设计过去常出现在追求极致性能的手机SoC,以及那些对封装密度要求极高的先进半导体中。从布局来看,苹果确实在认真审视散热问题。
回到这张标记图。最值得关注的变化,其实是DRAM内存的放置方式:它不再被堆叠在芯片顶部,而是被移到了封装侧面。 这样一来,热源之间的相互影响被有效削弱,高负载下的散热压力自然得到缓解。
另一个关键升级在于内存:消息源称A20 Pro将支持96-bit位宽的LPDDR6内存。 这意味着数据吞吐能力会上一个台阶,为更复杂的端侧AI运算提供了底气。
此外,标记图还显示,A20 Pro的神经网络引擎(Neural Engine)面积变大了,但整个芯片的封装尺寸依然接近A19 Pro。解读下来,苹果的思路很清晰:在不扩大封装体积的前提下,重新划分了芯片内部资源,把更多的电路空间留给了面向端侧AI的计算模块。这才是这一轮设计的重心所在。
