AutoCAD 2010：高效绘制直线的核心步骤

在工程设计领域，AutoCAD 2010堪称一款经典且实用的绘图工具。它以其可靠的功能，深度服务于建筑、土木、电气及制造业等众多专业场景，成为绘图用户不可或缺的助手。这款软件不仅支持安全、精准的数据共享与团队协作，其强大的图形处理、专业渲染乃至三维打印功能，也为设计表达提供了坚实保障。今天，我们就聚焦于一个最基础却至关重要的操作——如何快速绘制直线，并掌握其高效方法。

第一步：定位直线功能

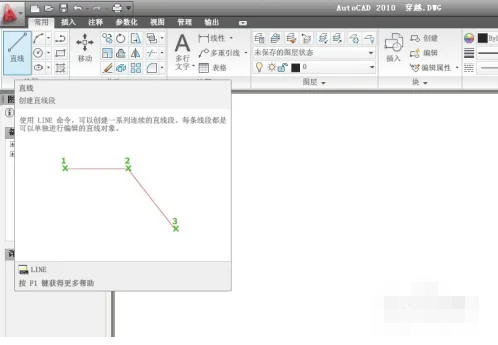

启动AutoCAD 2010后，第一步是找到直线绘制工具。操作很简单：将鼠标光标移动到软件界面左上角的功能区，在标有“直线”的图标上稍作停留。此时，系统会弹出功能提示框，明确告诉你这就是绘制直线的入口。这个设计对于新手非常友好，能帮助快速熟悉界面。

第二步：启动直线绘制

点击上一步找到的直线功能图标，编辑区的光标会立刻变成一个“十字形”。这个变化是个明确的信号：软件已经进入直线绘制状态，等待你指定起点。准备工作就此完成。

第三步：确定起点与动态引导

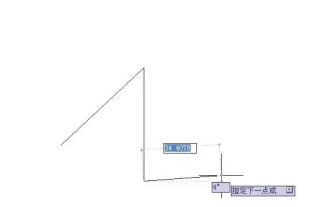

在编辑区的任意位置，单击鼠标左键，直线的起点就定下来了。接着，别松开左键，拖动鼠标——这时你会看到屏幕上出现两个实时变化的数值：【距离】和【角度】。这对“黄金组合”正是实现精准绘图的关键，它们分别控制着直线的长度和方向，让“凭感觉画”变成“按数据画”。

第四步：输入精确数值

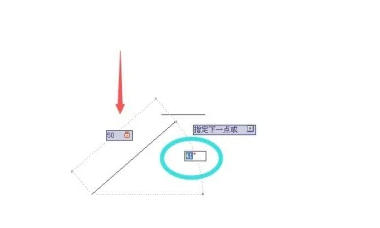

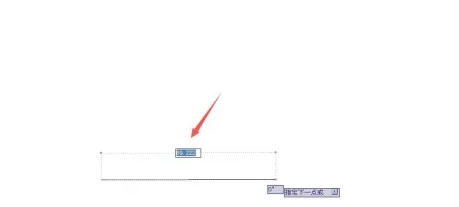

接下来是体现效率的时刻。不必用鼠标费力对齐，直接在键盘上输入线段的长度，比如“50”，然后按下回车键。看，一条长度为50单位（具体单位取决于你的绘图设置）的线段雏形就出现了。紧接着，按下【TAB】键，光标会自动跳转到角度输入框，此时输入角度值，例如“30”（代表与水平方向呈30度夹角），再次回车确认。至此，第一条精确的直线就绘制完成了。

第五步：连续绘制

画完第一条线，如何快速接着画第二条？答案是：直接按回车键。软件会自动进入下一段直线的绘制流程，操作方法完全重复第四步：输入距离，按【TAB】切换，输入角度，回车确认。这个循环可以一直持续下去，让你一气呵成地绘制出由多条线段组成的复杂图形。

第六步：结束与后续连接

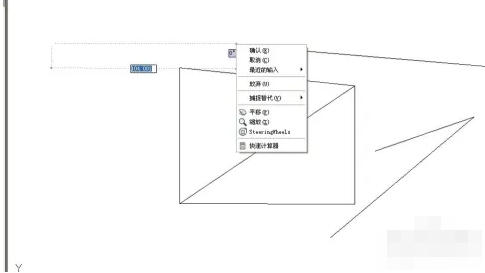

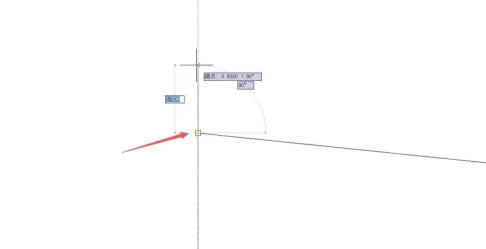

所有线段绘制完毕后，有两种方式可以优雅地退出绘图状态。第一种是单击鼠标右键，在弹出菜单中选择“确认”。第二种更快捷，直接按下键盘左上角的【ESC】键。这里有个实用技巧：如果将来需要在这个图形上续画，只需再次选择直线功能，然后将十字光标精准点击在原有图形的某个端点上，就可以从该点开始无缝连接新的线条了。

以上便是AutoCAD 2010中快速、精确绘制直线的完整流程。掌握这套方法，能从本质上提升你的绘图效率与准确性。不妨打开软件，亲自尝试一遍。
