我国高比能固态锂电池研究取得新进展，能量密度达451.5 Wh/kg

在追求更高能量密度和绝对安全的道路上，固态锂电池被寄予厚望。其中，聚合物电解质材料，特别是聚偏氟乙烯基电解质，因其出色的氧化稳定性和离子电导率，一直是研究的热点。

然而，一个长期存在的技术瓶颈横亘在面前：理想的性能，往往需要理想的“搭档”。聚偏氟乙烯这类聚合物本身导电性有限，通常需要依赖制备过程中残留的极性溶剂作为“增塑剂”来帮助离子传输。麻烦在于，那些与聚合物“相处融洽”、互溶性好的传统增塑剂，电化学稳定性往往不佳，容易在电池工作时于电极界面不断分解，这严重损害了锂负极的可逆性，也限制了与高压正极的匹配。反过来，那些电化学性能稳定的理想增塑剂（如环丁砜），却又和聚偏氟乙烯“性格不合”，存在严重的热力学不相容问题，连制备出均匀的电解质薄膜都成了难题。

这就像是为一位顶尖运动员寻找搭档：要么是配合默契但体能不足，要么是体能充沛却缺乏默契。如何破解这个“相容性与电化学稳定性”难以兼得的困局？

近期，中国科学院金属研究所的一支科研团队给出了一个巧妙的通用策略：相容溶剂辅助塑化。他们的思路很清晰——既然两种材料直接混合会“分层”，那就请一位“调解员”来帮忙。研究团队引入了一种挥发性的相容溶剂，它就像一位高效的“和事佬”，显著降低了混合体系的有效相互作用参数，从而克服了热力学上的排斥力，让原本互不相容的聚合物和理想增塑剂形成了均相溶液。

更精妙的设计在后续。在溶液成膜阶段，随着这位“调解员”（相容溶剂）快速挥发，体系的粘度急剧升高。此时，被“劝和”到一起的理想增塑剂，就被牢牢锁定在了聚合物的三维网络结构中，再也无法分离。这样一来，原本因不相容而无法使用的理想增塑剂，终于得以均匀地发挥作用。

这项工作的价值远不止于制备工艺的突破。通过深入的分子动力学模拟和光谱学分析，团队进一步揭示了聚合物如何“调制”整个塑化体系的溶剂化化学。他们发现，聚偏氟乙烯-六氟丙烯共聚物与环丁砜之间，通过一种非典型的氢键相互作用“手拉手”。这种作用力一举两得：一方面，它限制了增塑剂分子的自由迁移，减少了其在电极界面引发副反应的可能；另一方面，它重构了电解质的溶剂化结构，形成了以阴离子聚集体为主导的新环境。这种新环境，能够在电极界面诱导生成一层富含氟化锂的、极其稳定的界面保护层。

正是得益于这些微观层面的协同优化，基于该电解质的高压锂金属电池展现出了令人瞩目的综合性能。当匹配高达4.7V的高镍正极时，电池即便在20C（相当于3分钟完成充放电）的极端倍率下，也能稳定循环700次，容量保持率高达81.9%。

更具实用化前景的是安时级软包电池的测试结果。在搭配超薄锂负极（N/P比低至1.1）的苛刻条件下，电池稳定循环了100次，其重量能量密度达到了451.5 Wh/kg。这个数字远超目前商业化磷酸铁锂动力电池（约200 Wh/kg）的水平，为下一代高比能电池树立了新的标杆。

除了高能量和长寿命，安全性更是其突出优势。该软包电池成功通过了严格的针刺测试，证明了其卓越的本征安全性。

这项研究的意义在于，它从根本上突破了聚合物与增塑剂组合的选择局限，极大地拓展了聚合物电解质的设计空间。它为推动高安全、高比能固态锂电池从实验室走向实际应用，提供了一条坚实可行的技术路径。

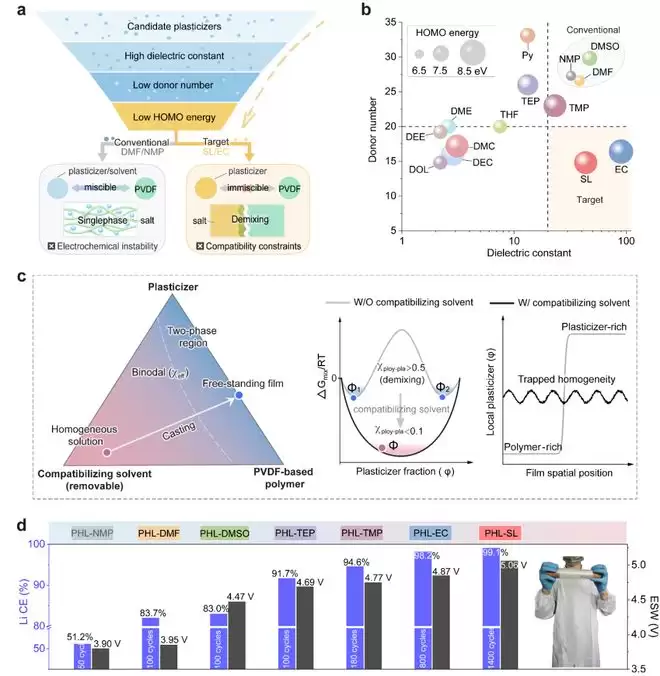

▲ 图 | 相容溶剂塑化策略拓展聚合物-增塑剂组合范围

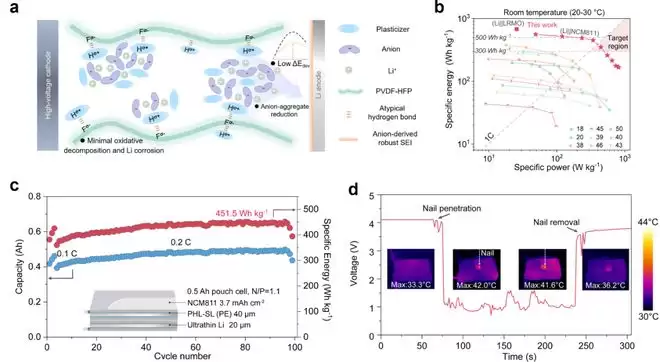

▲ 图 | 聚合物调制阴离子聚集体溶剂化结构及固态电池性能
