AutoCAD2014如何设置夹点-AutoCAD2014设置夹点的方法
在AutoCAD2014中，通过工具菜单或输入OPTIONS打开选项面板，在“选择集”选项卡中启用夹点功能，可分别设置未选中与选中夹点的颜色，并调整夹点显示大小，确认后生效。此设置可提升图形编辑时的操作效率，便于快速识别和选择对象。
AutoCAD2014 是欧特克推出的经典工程 CAD 制图工具，兼容 XP、Win7、Win8 全系 Windows 系统，支持 32/64 位设备。这么多年下来，它一直以稳定流畅、图纸兼容性强而深受工程从业者青睐。软件主打高精度二维施工图绘制与简易三维实体建模，DWG 格式适配建筑、机械、电气、室内设计全行业，新增了文件标签分页、智能命令行、实景地理定位、A360 云端图纸协作功能，内置图层管控、参数化约束、批量打印、图纸修复全套制图工具。下面就来聊聊，如何设置夹点，让操作更顺手。
第一步：打开选项对话框
操作很简单。点击顶部菜单栏的“工具”选项，在下拉菜单中选择“选项”命令；或者在命令行输入“OPTIONS”后按回车键，弹出【选项】设置面板。
第二步：切换到选择集选项卡

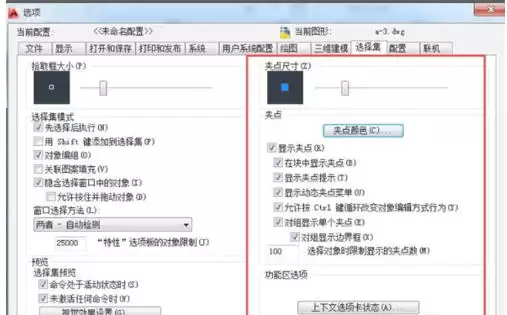

在【选项】面板顶部点击【选择集】标签，这里就是夹点相关参数的主阵地。
第三步：启用夹点功能
勾选“启用夹点”复选框，确保夹点编辑功能处于激活状态。如果取消勾选，图形对象上的夹点就会消失，编辑时就不方便了。
第四步：设置夹点颜色
在“夹点颜色”区域，可以分别设置“未选中夹点颜色”和“选中夹点颜色”。通过颜色下拉框选择辨识度高的配色方案，这样在操作时就能一眼区分不同状态，效率会高很多。
第五步：调整夹点显示大小
拖动“显示夹点”下方的滑块，或者直接在输入框中输入数值，可以调整夹点方框在屏幕上的显示尺寸。建议设置为适中大小，既能清晰识别，又不遮挡图形细节。
第六步：应用并保存设置
勾选“在块中显示夹点”等附加选项后，点击面板底部“确定”按钮保存配置。返回绘图区域选中对象，就能看到新设置的夹点样式立即生效。如果还想了解各选项的详细说明，可以点击【帮助】按钮查阅官方文档。
