3ds Max角色建模拓扑规范：人体布线原则与肌肉走向

在3ds Max角色建模中，拓扑布线直接决定了模型在骨骼绑定和动作调节时的形变质量。合理的拓扑结构能够确保肌肉拉伸时网格自然过渡、关节处不发生坍塌或穿帮。掌握人体表面关键肌肉的走向与环形线分布规律，是制作出高质量游戏或影视角色的核心基本功。

一、 人体拓扑的核心布线原则

角色拓扑并不是简单的四边面堆砌，而是要顺应人体解剖学结构。在3ds Max中进行多边形建模时，必须遵循以下三个核心原则：环形线跟随肌肉走向、关节处预留形变密度、严格控制极点位置。

环形线（Edge Loops）是绑定变形的骨架。如果布线方向与肌肉收缩方向垂直，当关节弯曲时，多边形就会像手风琴一样均匀折叠，从而避免皮肤被强行拉扯撕裂。在肩部、肘部和膝部等大曲率区域，应当适当增加分段数，以提供足够的支撑面。同时，应尽量减少三边面（三角形）和五边面以上的星形极点，将它们转移到运动幅度较小的平缓区域，如背部中心或大腿外侧。

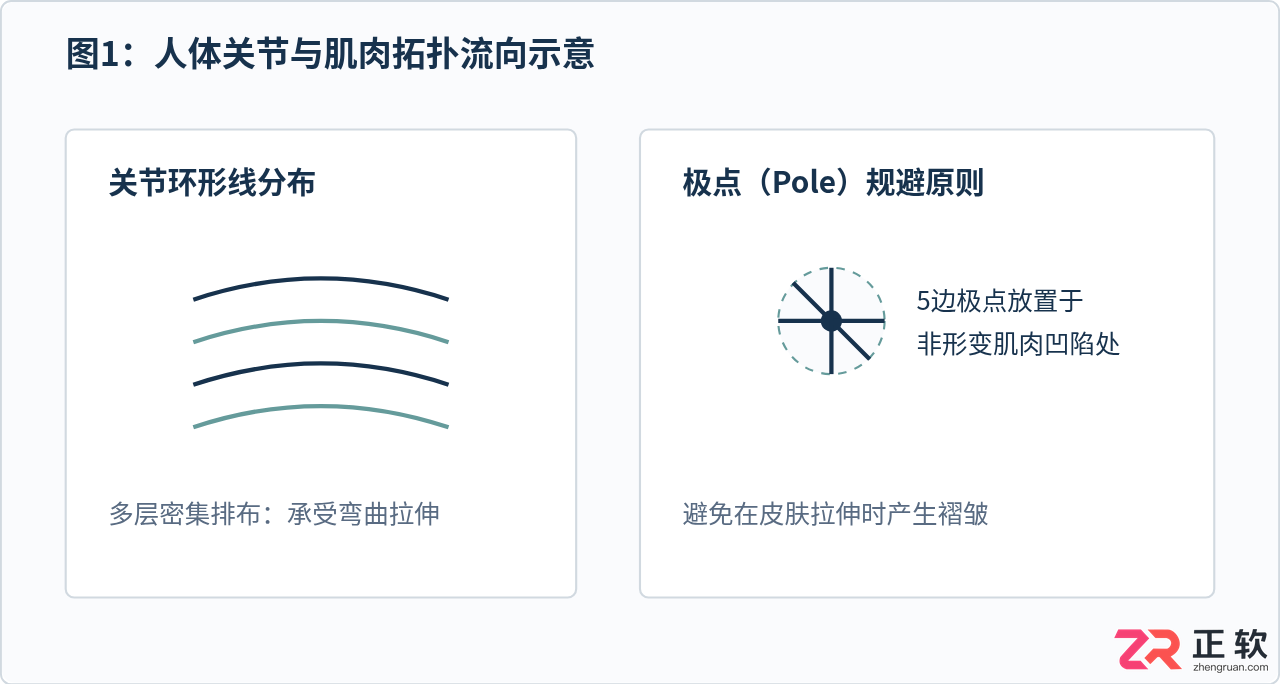

图1：人体关节环形线排布与极点控制原则

二、 核心部位的布线规范与肌肉走向

在3ds Max中建模时，面部、肩胸以及四肢连接处的布线具有极强的针对性。理解解剖结构中的肌肉起止点，是画出干净拓扑的关键。

1. 面部表情区域（眼周与口周）

面部布线必须围绕眼轮匝肌和口轮匝肌呈同心圆分布。这种环形结构允许眼睛闭合、嘴巴张开和微笑时网格自然收缩。鼻翼两侧与脸颊交界处需要通过合理的布线过渡（如利用三角形或适当的极点转向），以支撑法令纹的形变而不破坏整体平滑度。

2. 肩甲与胸锁乳突肌

肩膀是人体拓扑中最容易出现“塌陷”的地方。胸大肌与三角肌的交汇处应当顺着肌肉纤维的走向排布线条。在3ds Max中，可以通过在腋下区域使用“钻石形”或“十字形”过渡网格，确保手臂抬起时肩胛骨周围的皮肤能够均匀滑动。

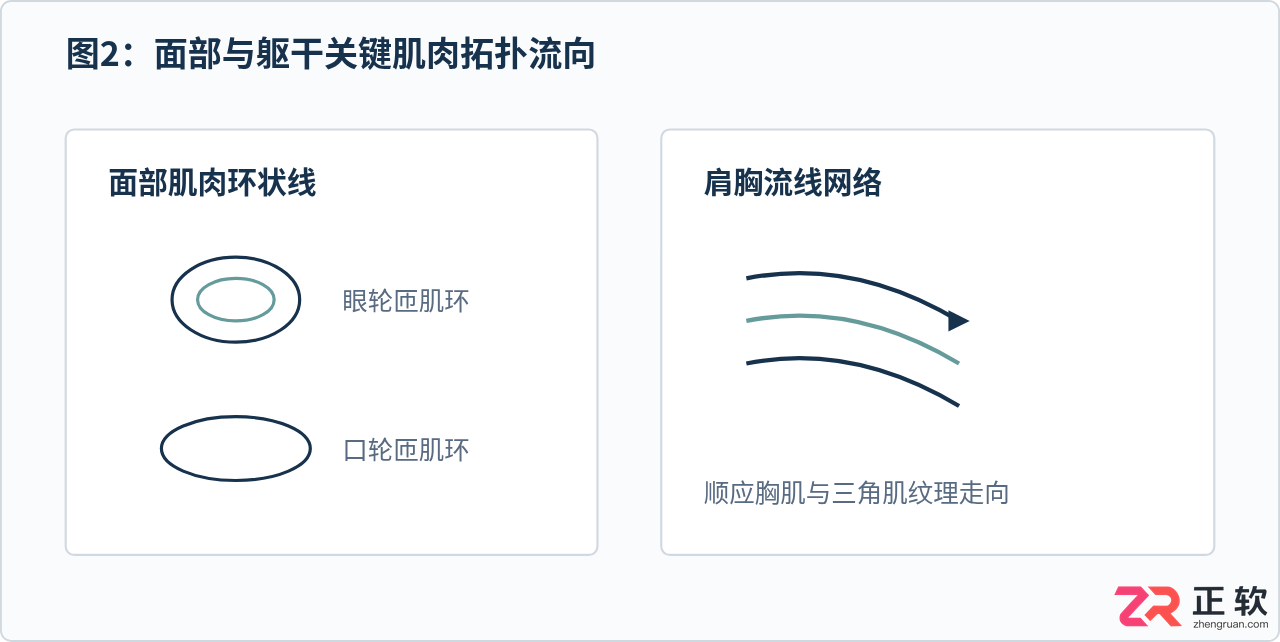

图2：面部环状肌肉布线与胸肩部流线设计示意

三、 在 3ds Max 中检查与优化拓扑的实用方法

网格建好后，不能仅凭肉眼观察。在3ds Max中，需要通过特定的修改器和视图设置来排查拓扑隐患，确保进入蒙皮阶段前网格干净无误。

首先，利用 石墨建模工具（Graphite Modeling Tools） 中的 Topology 选项检查四边面比例，避免出现过于细长或严重扭曲的面。其次，打开材质编辑器赋予一个带网格纹理的材质球（Checker Map），观察格子是否在手臂和关节处发生拉伸或变形。如果贴图格子严重变形，说明该区域的环形线密度不足或分布不均。

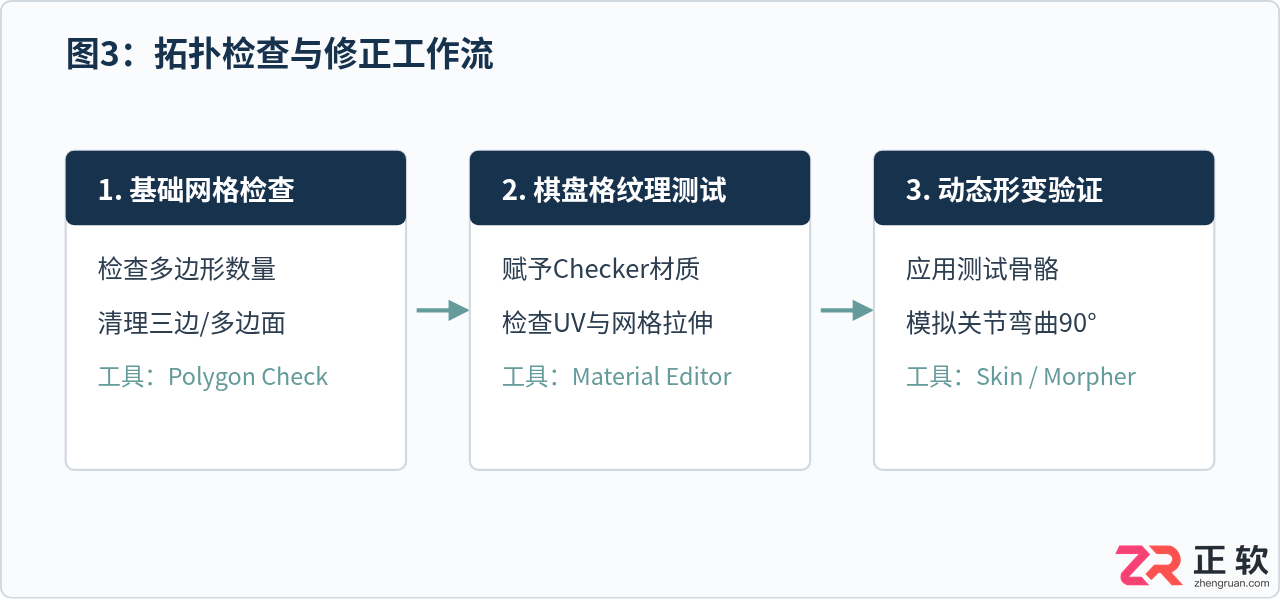

图3：3ds Max角色拓扑检查与修正的三个关键步骤

四、 常见拓扑误区与避坑指南

在实际制作过程中，初学者常常会犯一些结构性错误。避开这些误区，能够大幅提升后续绑定和动画的制作效率。

首先是“盲目追求低面数而忽视边缘流线”。虽然游戏角色对面数有严格限制，但通过删减关键环形线来节省面数会导致关节弯曲时直接破面。其次是“极点乱飞”。将过多的五边极点集中在胳膊肘或膝盖的正中心，会导致绑定时权重无法正常分配，从而产生不自然的尖锐折角。

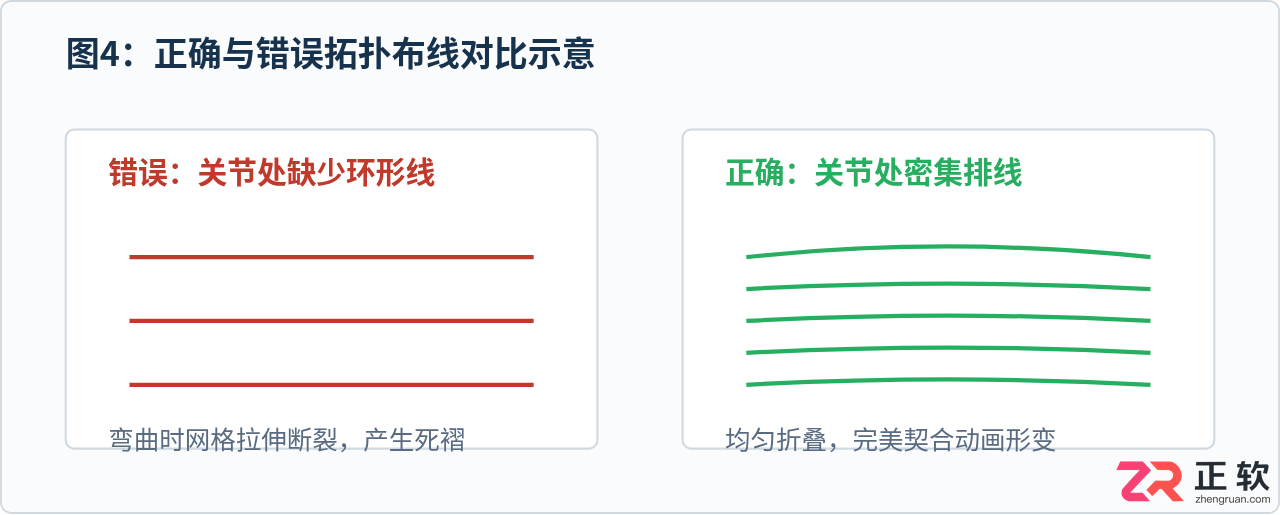

图4：关节部位正确布线与错误布线的形变效果对比
