度量工具位于文本工具的下方,在实际中多用于创建技术表图,建筑施工图等。可以方便快捷的测量出对象的距离,以及倾斜角度等,度量工具相对来索使用的频率比较少。

本文目录

    小编今天给大家带来正软商城中的cordraw度量工具使用说明。

    度量工具位于文本工具的下方,在实际中多用于创建技术表图,建筑施工图等。可以方便快捷的测量出对象的距离,以及倾斜角度等,度量工具相对来索使用的频率比较少。

    我们找到度量工具如下图所示



    我们可以看到有平行度量水平或垂直度量,角度量,线段度量以及三点标柱。

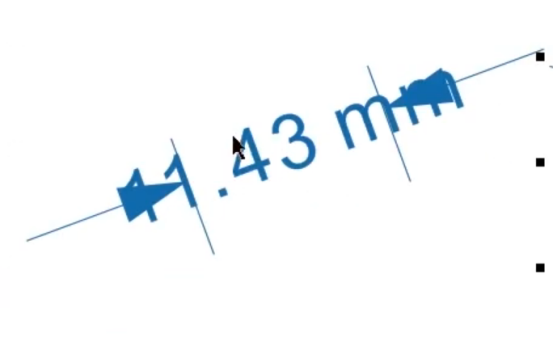

    我们依此讲解,第一个是平行工具,它可以在任意一个方向上进行度量

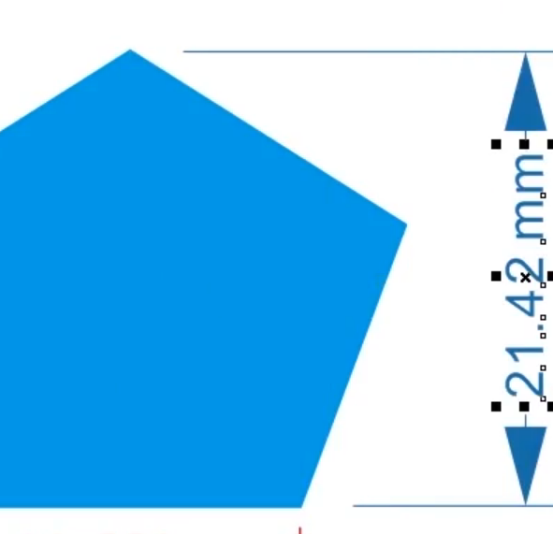

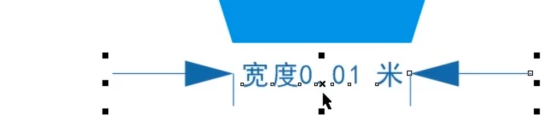

    鼠标点击某一节点作为起始点,出现了一条直线,然后在另一个点单击即可建立一条尺度线,并显示度量的尺寸数据,全选的时候是对尺度线进行设置,单独选中文本的时候是对文本进行设置,按住shift可以绘制水平或垂直的尺度线。

    在属性栏中可以设置计量方法

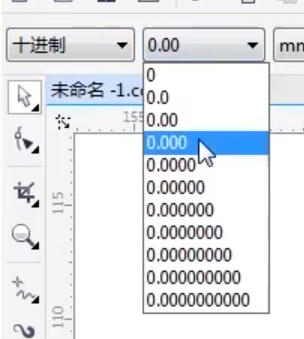

    小数点可以精确到小数点数十位,当单位发生变化的时候数值也相应地发生变化

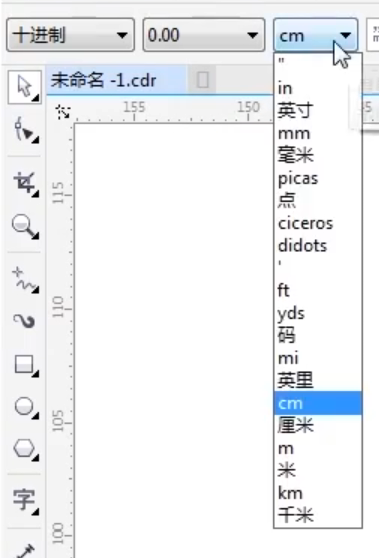

    也可以设置计量单位

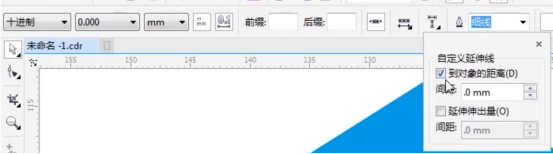

    如果你想延伸垂直线也就是图中左右的这两条垂直线,当然也可以直接拖动文本来设置。

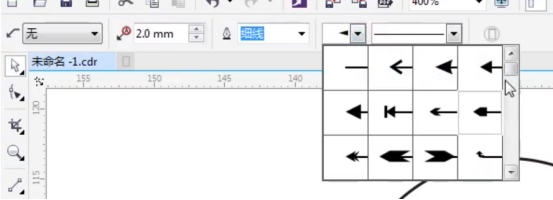

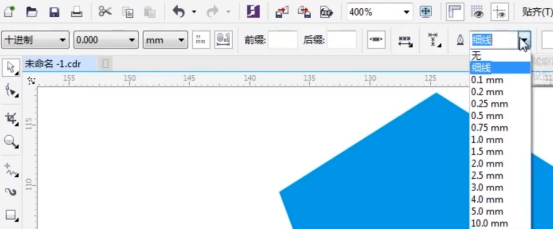

    我们还可以设置路线的粗细和样式






    当单位发生变化,数值也会发生相应的单位

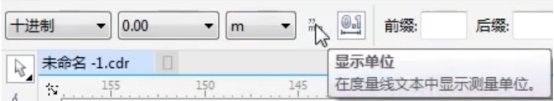

    还可以对单位可以设置显示或隐藏单位

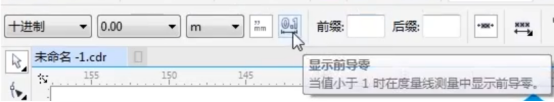

    显示前导零,也就是当数值小于一的时候,可以显示或影藏小数点的这个0



    这里可以根据需要设置前缀和后缀

    输入后按住回车键就可以显示了

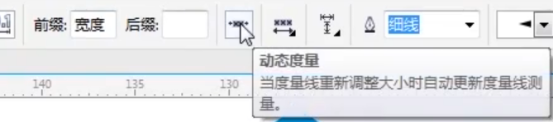

    动态度量,点开它,当我们重新调整对象的时候可以自动更新尺寸



    当我们重新调整对象的时候可以自动更新尺寸

    如果关掉调整对象则不会更新尺寸,同时可以任意更改文本内容,因为有的时候我们无法绘制很大的图,这个方法在我们做是示意图的时候是很方便的

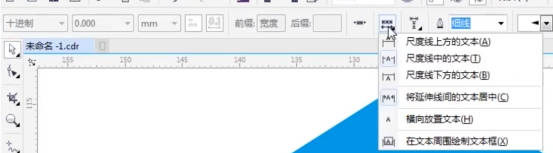

    当我们设置文本在尺度线上的位置



    我们接下来来看一下水平和垂直度量,这个工具只能进行水平和垂直方向上的度量

    其它的设定都是和前面的是一样的

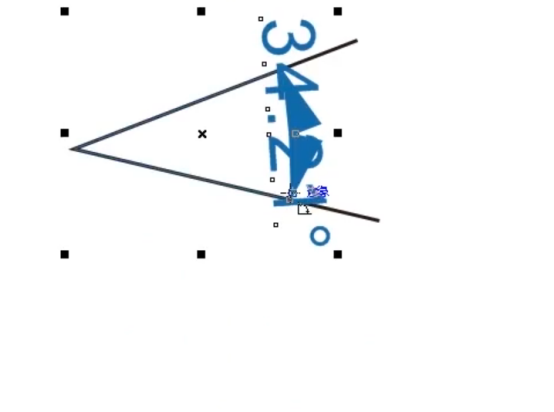

    我们接下来来看一下教的度量,先选中一个角点,然后沿起始线拖动鼠标,在起始线上某一点松开鼠标,移动到终止线上,在终止线上某一点双击鼠标,角度就计算出来了



    然后我们的度量单位也换成的角度的度量单位了



    其余的和前面的是一样的

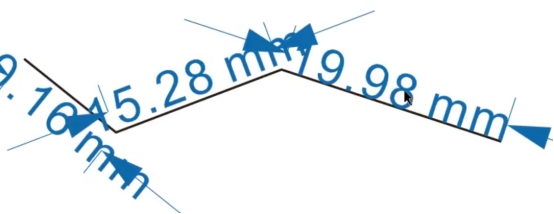

    下面一个是线段度量,我们线画出线段,然后直接到某个节点上,拖出尺度就可以了



    也可以对椭圆和园进行度量,其余的和上面都是一样的没有什么太多的区别。

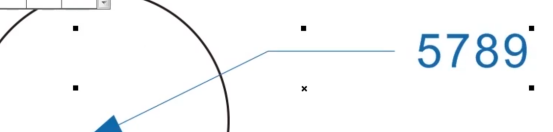

    下一个是三点度量工具,所谓的三点就是起始点,转折点和终点,终点的傍边可以输入文字

    有时候我们需要对某一部分进行标柱说明,而说明的文字比较多的时候就可以用到这个工具

    同样可以设置标柱的样式。





    好啦,今天小编给大家带来的coreraw度量工具就将完了,希望可以给大家带来帮助,想要了解更多正版软件教学视频请关注正软商城。
