怎么用ES做Redis监控

序言

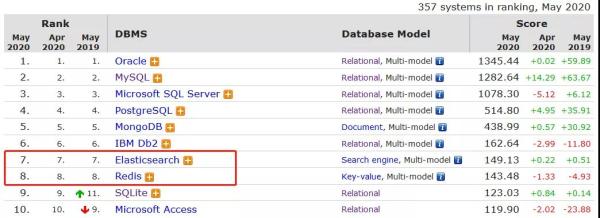

图示：Redis热度排名

Redis当下很流行，也很好用，无论是在业务应用系统，还是在大数据领域都有重要的地位;但Redis也很脆弱，用不好，问题多多。2012年以前都是以memcached为主，之后转到Redis阵营，经历过单实例模式、主从模式、哨兵模式、代理模式，集群模式，真正公司层面用得好的很少，对于Redis掌控都很片面，导致实际项目中问题不少。

Redis要想用得好，需要整体掌握3个层面：

• 开发层面

• 架构层面

• 运维层面

其中架构与运维至关重要，多数中小型企业仅在开发层面满足常用功能，数据规模稍微大些，业务复杂度高些，就容易出现各种架构与运维问题。本文主旨是探讨Redis监控体系，目前业界当然也有很多成熟的产品，但个人觉得都很常规，只做到一些粗粒度的监控，  没有依据业务需求特点因地制宜去细化，从而反向的提供架构开发优化方案。

本文内容将围绕如下几个问题展开讨论：

Redis监控体系有哪些方面?

构建Redis监控体系我们做了哪些工作?

Redis监控体系应该细化到什么程度?

为什么使用ELK构建监控体系?

需求背景

项目描述

公司业务范围属于车联网行业，有上百万级的真实车主用户，业务项目围绕车主生活服务展开，为了提高系统性能，引入了Redis作为缓存中间件，具体描述如下：

• 部署架构采用Redis-Cluster模式;

• 后台应用系统有几十个，应用实例数超过二百个;

• 所有应用系统共用一套缓存集群;

• 集群节点数几十个，加上容灾备用环境，节点数量翻倍;

• 集群节点内存配置较高。

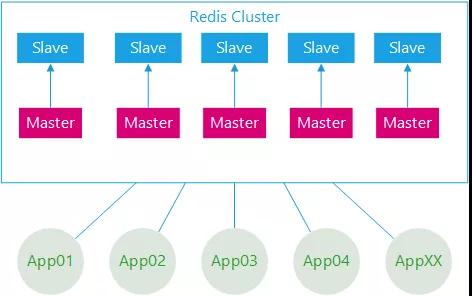

图示：Redis集群架构与应用架构示意图

问题描述

系统刚开始关于Redis的一切都很正常，随着应用系统接入越来越多，应用系统子模块接入也越来越多，开始出现一些问题，应用系统有感知，集群服务端也有感知，如下描述：

• 集群节点崩溃;

• 集群节点假死;

• 某些后端应用访问集群响应特别慢。

其实问题的根源都是架构运维层面的欠缺，对于Redis集群服务端的运行监控其实很好做，本身也提供了很多直接的命令方式，但只能看到服务端的一些常用指标信息，无法深入分析，治标不治本，对于Redis的内部运行一无所知，特别是对于业务应用如何使用Redis集群一无所知：

• Redis集群使用的热度问题?

• 哪些应用占用的Redis内存资源多?

• 哪些应用占用Redis访问数最高?

• 哪些应用使用Redis类型不合理?

• 应用系统模块使用Redis资源分布怎么样?

• 应用使用Redis集群的热点问题?

监控体系

监控的目的不仅仅是监控Redis本身，而是为了更好的使用Redis。传统的监控一般比较单一化，没有系统化，但对于Redis来说，个人认为至少包括：一是服务端，二是应用端，三是服务端与应用端联合分析。

服务端：

• 服务端首先是操作系统层面，常用的CPU、内存、网络IO，磁盘IO，服务端运行的进程信息等;

• Redis运行进程信息，包括服务端运行信息、客户端连接数、内存消耗、持久化信息 、键值数量、主从同步、命令统计、集群信息等;

• Redis运行日志，日志中会记录一些重要的操作进程，如运行持久化时，可以有效帮助分析崩溃假死的程序。

应用端：

应用端、获取应用端使用Redis的一些行为，具体哪些应用哪些模块最占用  Redis资源、哪些应用哪些模块最消耗Redis资源、哪些应用哪些模块用法有误等。

联合分析：

联合分析结合服务端的运行与应用端使用的行为，如：一些造成服务端突然阻塞的原因，可能是应用端设置了一个很大的缓存键值，或者使用的键值列表，数据量超大造成阻塞。

解决方案

为什么会选择Elastic-Stack技术栈呢?

多数的第三方只监控一些指标，对于明细日志还是采用ELK(Elasticsearch、Logstash、Kibana)，也就是说用第三方监控指标之后，还得再搭建一个ELK集群看明细日志。

再就是说Elastic-Stack技术栈整合的优势，指标也可以、日志文件也可以，从采集开始到存储、到最终报表面板都整合得非常好，门槛很低。

下面详细聊聊我们具体怎么做的，做了哪些工作?

服务端系统

Elastic-Stack家族有Metricbeat产品，支持系统层面的信息收集，简单的配置下Elastic集群地址和系统指标模块即可上线，并且会在Kibana中创建已有的系统监控面板，非常简单快速，一般运维就可以搞定。

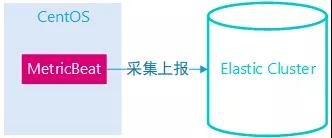

图示：metrcibeat示意图

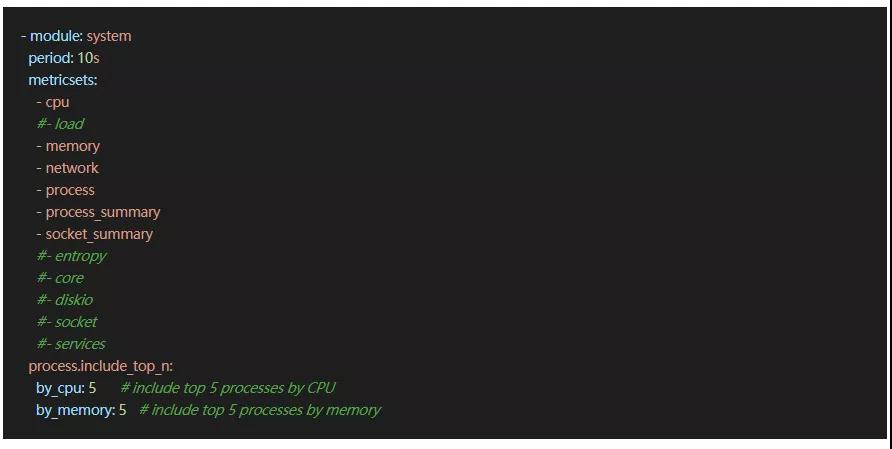

系统指标信息收集配置样例如下：

服务端集群

收集Redis集群运行信息，业界通常做法都是采用Redis提供的info命令，定期收集。

info获取的信息包括如下：

• server：Redis服务器的一般信息

• clients：客户端的连接部分

• memory：内存消耗相关信息

• persistence：RDB和AOF相关信息

• stats：一般统计

• replication：主/从复制信息

• cpu：统计CPU的消耗command

• stats：Redis命令

• 统计cluster：Redis集群信息

• keyspace：数据库的相关统计

Elastic-Stack家族的Metricbeat产品也支持Redis模块，也是采用info命令获取的，但是有一些实现的局限性，如下描述：

• Redis集群的主从关系信息，Metricbeats表达不出来;

• Redis集群的一些统计信息，永远是累计增加的，如命令数，如果要获取命令数的波峰值，则无法得到;

• Redis集群状态信息变化，Metricbeats是无法动态的，如集群新增节点、下线节点等。

所以这里参考了CacheCloud产品(搜狐团队开源)，我们自定义设计开发了  Agent，定时从Redis集群采集信息，并在内部做一些统计数值的简单计算，转换成Json，写入到本地文件，通过Logstash采集发送到Elasticsearch。

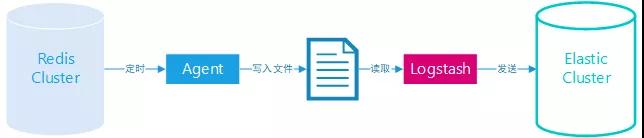

图示：Redis服务端运行信息采集架构示意图

服务端日志

Redis服务端运行日志采集很简单，直接通过Elastic-Stack家族的Filebeat产品，其中有Redis模块，配置一下Elastic服务端，日志文件地址即可。

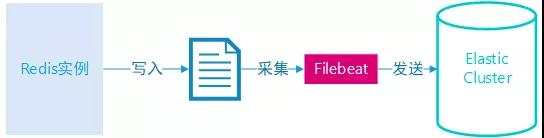

图示：服务端日志采集过程

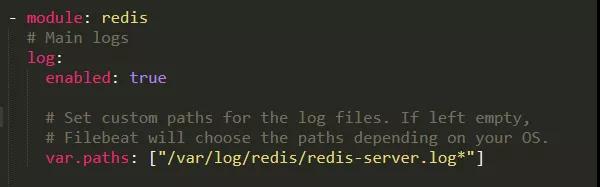

Redis运行日志采集配置：

应用端

应用端信息采集是整个Redis监控体系最重要的部分，也是实现最麻烦、链路最长的。首先是修改jedis(技术栈Java)源码，增加埋点代码，重新编译并引用到应用项目中，应用端对于Redis集群的任何命令操作，都会被捕捉，并记录下关键信息，之后写入到本地文件。

图示：Redis应用端行为采集架构图

应用端采集的数据格式如下：

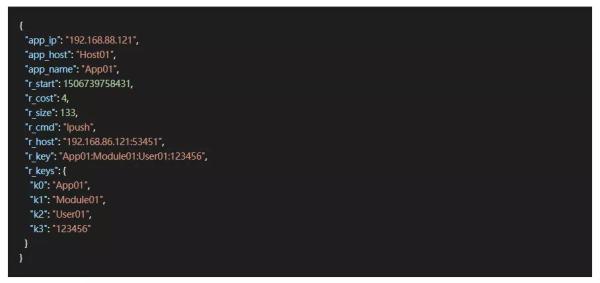

图示：应用端采集的数据案例

jedis修改：

jedis改造记录的信息如下：

• r_host：访问Redis集群的服务器地址与端口，其中某一台ip:port;

• r_cmd：执行命令类型、如get、set、hget、hset等各种;

• r_start：执行命令开始时间;

• r_cost：时间消耗;

• r_size：获取键值大小或者设置键值大小;

• r_key：获取键值名称;

• r_keys：键值的二级拆分，数组的长度不限制。这里有必要强调一下，所有应用系统共用的是一套集群，所以应用系统的键值都是有规范的，按照特殊符号分割，如："应用名称_系统模块_动态变量_xxx“，主要便于我们区分。

在jedis改造有几处地方，如下：

• 类Connection.java文件，统计开始，记录命令执行开始时间;统计结束，记录命令结束时间、时间消耗等，并写入到日志流中;

• 类JedisClusterCommand文件，获取键的地方key，方便之后分析应用键的行为。

在类Connection.java文件中有2处：

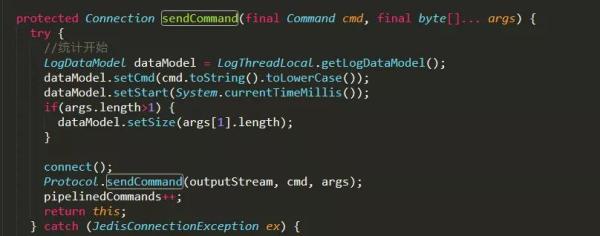

图示：类Connection.java文件埋点代码的地方

图示：类Connection.java文件埋点代码的地方

类JedisClusterCommand文件埋点代码.java文件中有1处：

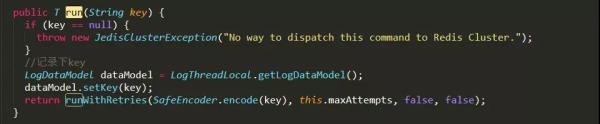

图示：类JedisClusterCommand文件埋点代码

logback修改：

应用端都会使用logback写入日志文件，同时为了更加精准，应用端写入日志时还需要获取应用端的一些信息，如下：

• app_ip：应用端部署在服务器上的IP地址;

• app_host：应用端部署在服务器上的服务器名称。

自定义一个Layout，自动获取应用端的IP地址与服务器名称：

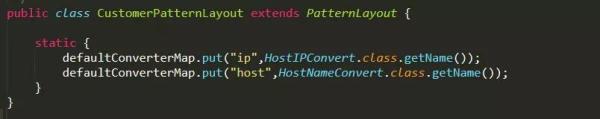

图示：自定义Logback的Layout

app配置：

app配置属于最后收尾工作，主要是输出埋点的日志数据，配置日志logback.xml文件即可：

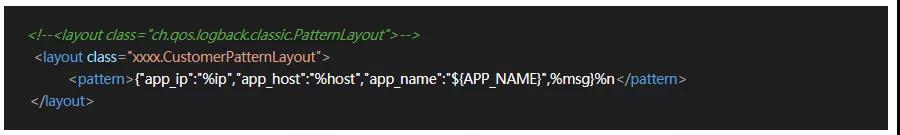

图示：配置应用端日志文件logback.xml

日志采集：

应用端日志采集采用Logstash，配置日志目录，指向Elastic集群，这样整体的监控日志采集部分就结束了。

日志分析

Redis服务端的日志分析比较简单，常规的一些指标而已，创建好关键的图表，容易看出问题。重点讨论应用端的日志分析。

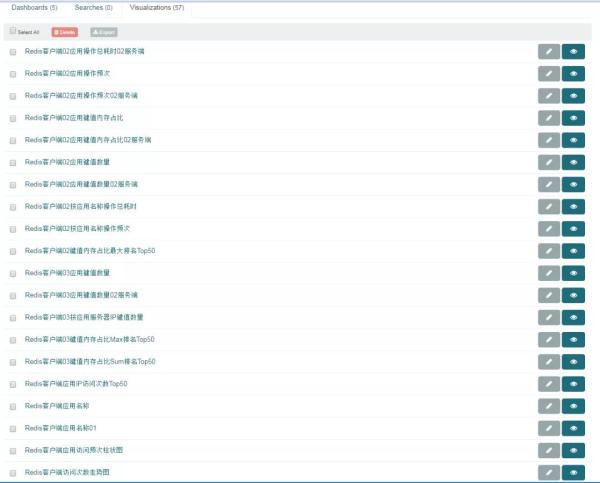

图示：应用端使用Redis一些行为图表

ELK监控体系上线之后，我们连续观察分析两周，获得了一些监控成果，如：

• 应用端部分键值太大，居然超过1MB，这种键值访问一次消耗时间很大，会严重造成阻塞;

• 部分应用居然使用Redis当成数据库使用;

• 有将List类型当成消息队列使用，一次存取几十万的数据;

• 某些应用对于集群的操作频次特别高，几乎占用了一半以上;

• 还有很多，就不一一描述了。

后续方案

监控体系相当于架构师的眼睛，有了这个，Redis方面的优化改造方案就很好制定了：

• 应用端、误用的使用全部要改掉;

• 服务端，按照应用的数据，进行一些拆分，拆分出一些专用的集群，特定为一些应用使用或者场景;

• 开发者，后续有新业务模块需要接入Redis需要告知架构师们评审。
