Revit解决管件以及阀件透明的详细操作
作者:RiverSoul
时间:2025-02-07
来源:正软商城
浏览:12
1、族的可见性原因在建模时会遇到管件或阀件透明,如图所示。双击有问题的阀件,或点击【编辑族】,查看族图元可见性设置,如图所示。确认族里构件的实体模型在所选视图【精度】中是否可见,以及对应的【视图类型】(平、立面等)是否可见,设置结果如图所示。设置完成后,点击【载入到项目并关闭】,平面图中就能显示出图形,如图所示。2、基线的影响若做了以上处理后还是看不见,找到【基线】选项,选为【无】或非视图楼地面的标高,如图所示。
本文目录
1、族的可见性原因
在建模时会遇到管件或阀件透明,如图所示。

双击有问题的阀件,或点击【编辑族】,查看族图元可见性设置,如图所示。


确认族里构件的实体模型在所选视图【精度】中是否可见,以及对应的【视图类型】(平、立面等)是否可见,设置结果如图所示。

设置完成后,点击【载入到项目并关闭】,平面图中就能显示出图形,如图所示。


2、基线的影响

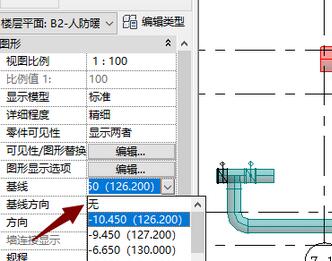

若做了以上处 理后还是看不见,找到【基线】选项,选为【无】或非视图楼地面的标高,如图所示。
