Revit阵列的对象无法锁定在特定工作平面的解决方法

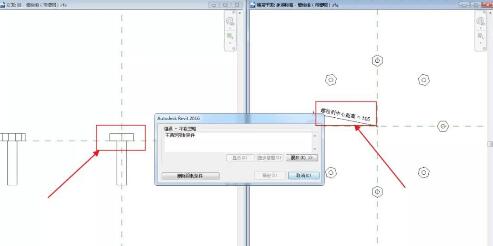

当我们试图将阵列的对象锁定在指定的工作平面时,图元之间的间距或阵列半径值将不能进行参变。处理方法:此时,必须将该阵列对象以嵌套族的形式重新载入到项目中,新建族,首先指定好工作平面,最好以软件默认的参照标高平面为基准,绘制需要阵列的构件单元,使用阵列命令进行阵列,添加半径和阵列数量参数标签,不用将对象锁定在参照标高平面上,保存族文件。在嵌套到新的族文件中,此时再将阵列对象锁定在指定的参照平面,并添加尺寸标签进行控制,就满足了我们参数化的要求。注意:嵌套族的尺寸参数标签必须逐级添加进行关联,不然载入到新的族文
当我们试图将阵列的对象锁定在指定的工作平面时,图元之间的间距或阵列半径值将不能进行参变。
处理方法:此时,必须将该阵列对象以嵌套族的形式重新载入到项目中,新建族,首先指定好工作平面,最好以软件默认的参照标高平面为基准,绘制需要阵列的构件单元,使用阵列命令进行阵列,添加半径和阵列数量参数标签,不用将对象锁定在参照标高平面上,保存族文件。

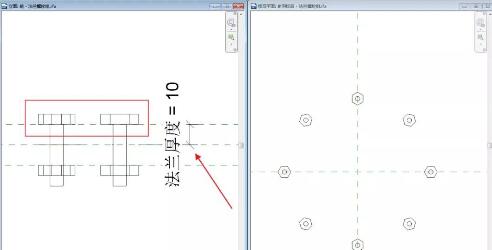

在嵌套到新的族文件中,此时再将阵列对象锁定在指定的参照平面,并添加尺寸标签进行控制,就满足了我们参数化的要求。
注意:嵌套族的尺寸参数标签必须逐级添加进行关联,不然载入到新的族文件没办法进行变量控制。
总结:嵌套族本身就存在一种约束关系,在其自身族编辑环境中没法参变的关系可以载入到另一个族文件中进行参变,依然能够对其进行控制。
