Redis如何实现LRU缓存淘汰算法

1 标准LRU的实现原理

LRU，最近最少使用（Least Recently Used，LRU），经典缓存算法。

LRU会使用一个链表维护缓存中每个数据的访问情况，并根据数据的实时访问，调整数据在链表中的位置，然后通过数据在链表中的位置，表示数据是最近刚访问的，还是已有段时间未访问。

LRU会把链头、尾分别设为MRU端和LRU端：

• MRU，Most Recently Used 缩写，表示此处数据刚被访问

• LRU端，此处数据最近最少被访问的数据

LRU可分成如下情况：

• case1：当有新数据插入，LRU会把该数据插入到链首，同时把原来链表头部的数据及其之后的数据，都向尾部移动一位

• case2：当有数据刚被访问一次后，LRU会把该数据从它在链表中当前位置，移动到链首。把从链表头部到它当前位置的其他数据，都向尾部移动一位

• case3：当链表长度无法再容纳更多数据，再有新数据插入，LRU去除链表尾部的数据，这也相当于将数据从缓存中淘汰掉

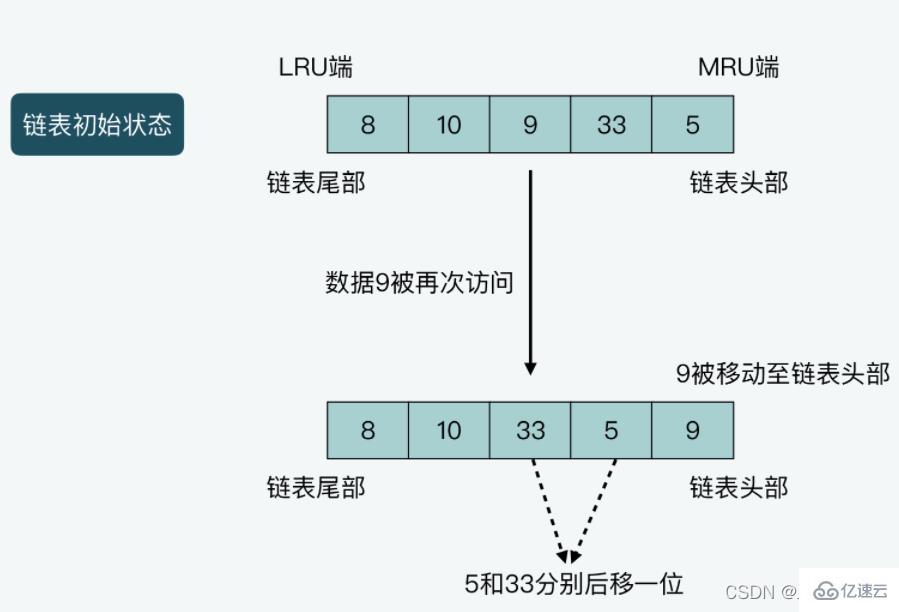

case2图解：链表长度为5，从链表头部到尾部保存的数据分别是5，33，9，10，8。假设数据9被访问一次，则9就会被移动到链表头部，同时，数据5和33都要向链表尾部移动一位。

所以若严格按LRU实现，假设Redis保存的数据较多，还要在代码中实现：

• 为Redis使用最大内存时，可容纳的所有数据维护一个链表

  需额外内存空间来保存链表

• 每当有新数据插入或现有数据被再次访问，需执行多次链表操作

  在访问数据的过程中，让Redis受到数据移动和链表操作的开销影响

最终导致降低Redis访问性能。

所以，无论是为节省内存 or 保持Redis高性能，Redis并未严格按LRU基本原理实现，而是提供了一个近似LRU算法实现。

2 Redis的近似LRU算法实现

Redis的内存淘汰机制是如何启用近似LRU算法的？redis.conf中的如下配置参数：

• maxmemory，设定Redis server可使用的最大内存容量，一旦server使用实际内存量超出该阈值，server会根据maxmemory-policy配置策略，执行内存淘汰操作

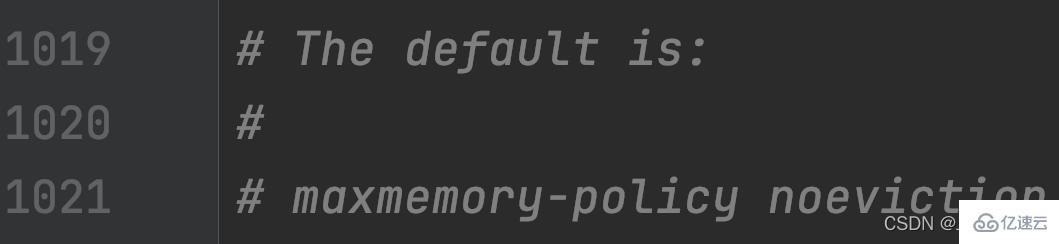

• maxmemory-policy，设定Redis server内存淘汰策略，包括近似LRU、LFU、按TTL值淘汰和随机淘汰等

所以，一旦设定maxmemory选项，且将maxmemory-policy配为allkeys-lru或volatile-lru，近似LRU就被启用。allkeys-lru和volatile-lru都会使用近似LRU淘汰数据，区别在于：

• allkeys-lru是在所有的KV对中筛选将被淘汰的数据

• volatile-lru在设置了TTL的KV对中筛选将被淘汰数据

Redis如何实现近似LRU算法的呢？

• 全局LRU时钟值的计算

  如何计算全局LRU时钟值的，以用来判断数据访问的时效性

• 键值对LRU时钟值的初始化与更新

  哪些函数中对每个键值对对应的LRU时钟值，进行初始化与更新

• 近似LRU算法的实际执行

  如何执行近似LRU算法，即何时触发数据淘汰，以及实际淘汰的机制实现

2.1 全局LRU时钟值的计算

近似LRU算法仍需区分不同数据的访问时效性，即Redis需知道数据的最近一次访问时间。因此，有了LRU时钟：记录数据每次访问的时间戳。

Redis对每个KV对中的V，会使用个redisObject结构体保存指向V的指针。那redisObject除记录值的指针，还会使用24 bits保存LRU时钟信息，对应的是lru成员变量。这样，每个KV对都会把它最近一次被访问的时间戳，记录在lru变量。

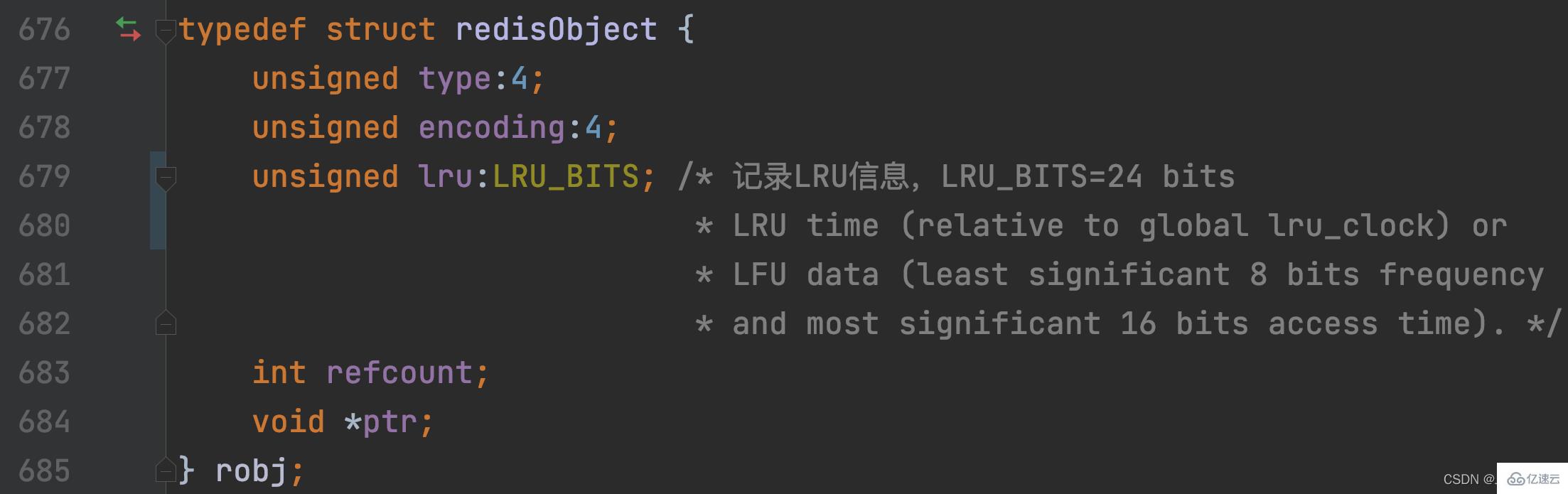

redisObject定义包含lru成员变量的定义：

每个KV对的LRU时钟值是如何计算的？Redis Server使用一个实例级别的全局LRU时钟，每个KV对的LRU time会根据全局LRU时钟进行设置。

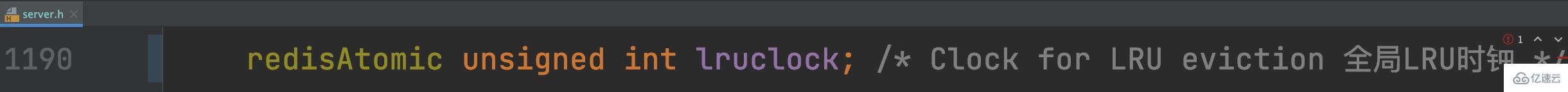

这全局LRU时钟保存在Redis全局变量server的成员变量lruclock

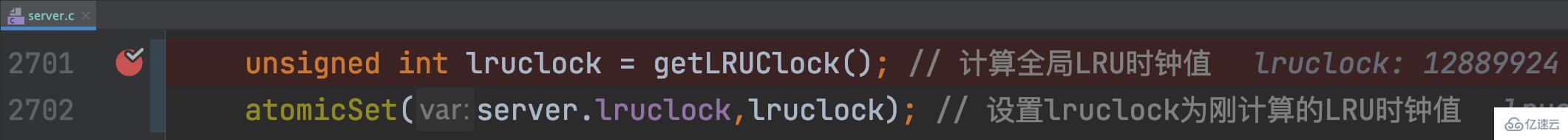

当Redis Server启动后，调用initServerConfig初始化各项参数时，会调用getLRUClock设置lruclock的值：

于是，就得注意，**若一个数据前后两次访问的时间间隔＜1s，那这两次访问的时间戳就是一样的！**因为LRU时钟精度就是1s，它无法区分间隔小于1秒的不同时间戳！

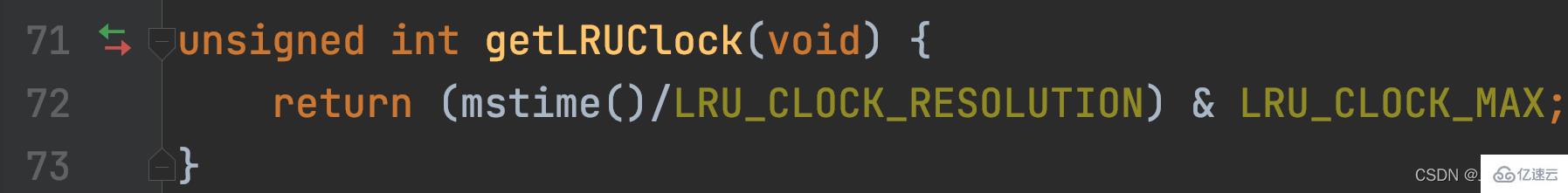

getLRUClock函数将获得的UNIX时间戳，除以LRU_CLOCK_RESOLUTION后，就得到了以LRU时钟精度来计算的UNIX时间戳，也就是当前的LRU时钟值。

getLRUClock会把LRU时钟值和宏定义LRU_CLOCK_MAX（LRU时钟能表示的最大值）做与运算。

所以默认情况下，全局LRU时钟值是以1s为精度计算得UNIX时间戳，且是在initServerConfig中进行的初始化。

那Redis Server运行过程中，全局LRU时钟值是如何更新的？和Redis Server在事件驱动框架中，定期运行的时间事件所对应的serverCron有关。

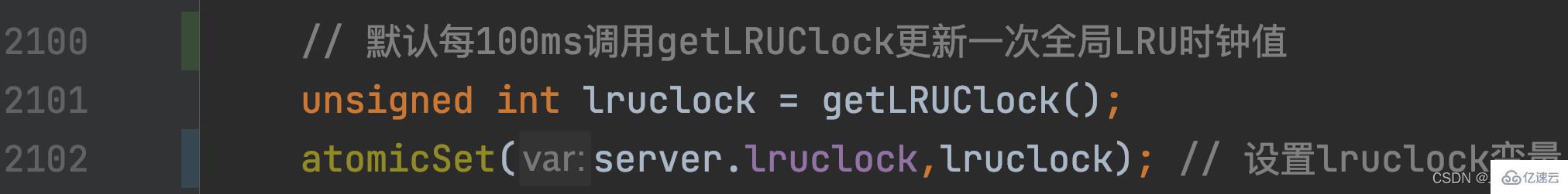

serverCron作为时间事件的回调函数，本身会周期性执行，其频率值由redis.conf的hz配置项决定，默认值10，即serverCron函数会每100ms（1s/10 = 100ms）运行一次。serverCron中，全局LRU时钟值就会按该函数执行频率，定期调用getLRUClock进行更新：

这样，每个KV对就能从全局LRU时钟获取最新访问时间戳。

对于每个KV对，它对应的redisObject.lru在哪些函数进行初始化和更新的呢？

2.2 键值对LRU时钟值的初始化与更新

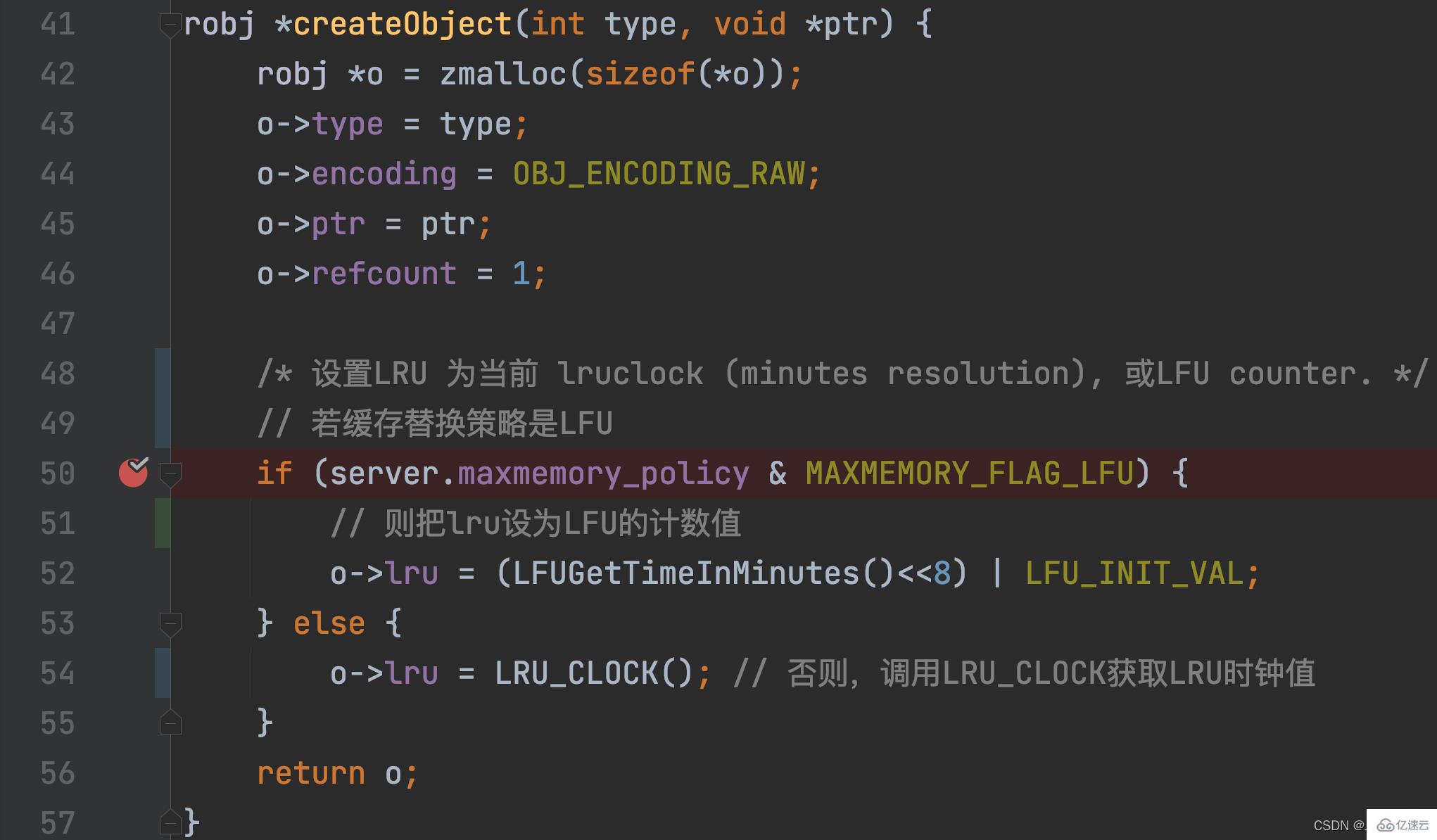

对于一个KV对，其LRU时钟值最初是在这KV对被创建时，进行初始化设置的，这初始化操作在createObject函数中调用，当Redis要创建一个KV对，就会调用该函数。

createObject除了会给redisObject分配内存空间，还会根据maxmemory_policy配置，初始化设置redisObject.lru。

• 若maxmemory_policy=LFU，则lru变量值会被初始化设置为LFU算法的计算值

• maxmemory_policy≠LFU，则createObject调用LRU_CLOCK设置lru值，即KV对对应的LRU时钟值。

LRU_CLOCK返回当前全局LRU时钟值。因为一个KV对一旦被创建，就相当于有了次访问，其对应LRU时钟值就表示了它的访问时间戳：

那一个KV对的LRU时钟值又是何时再被更新？

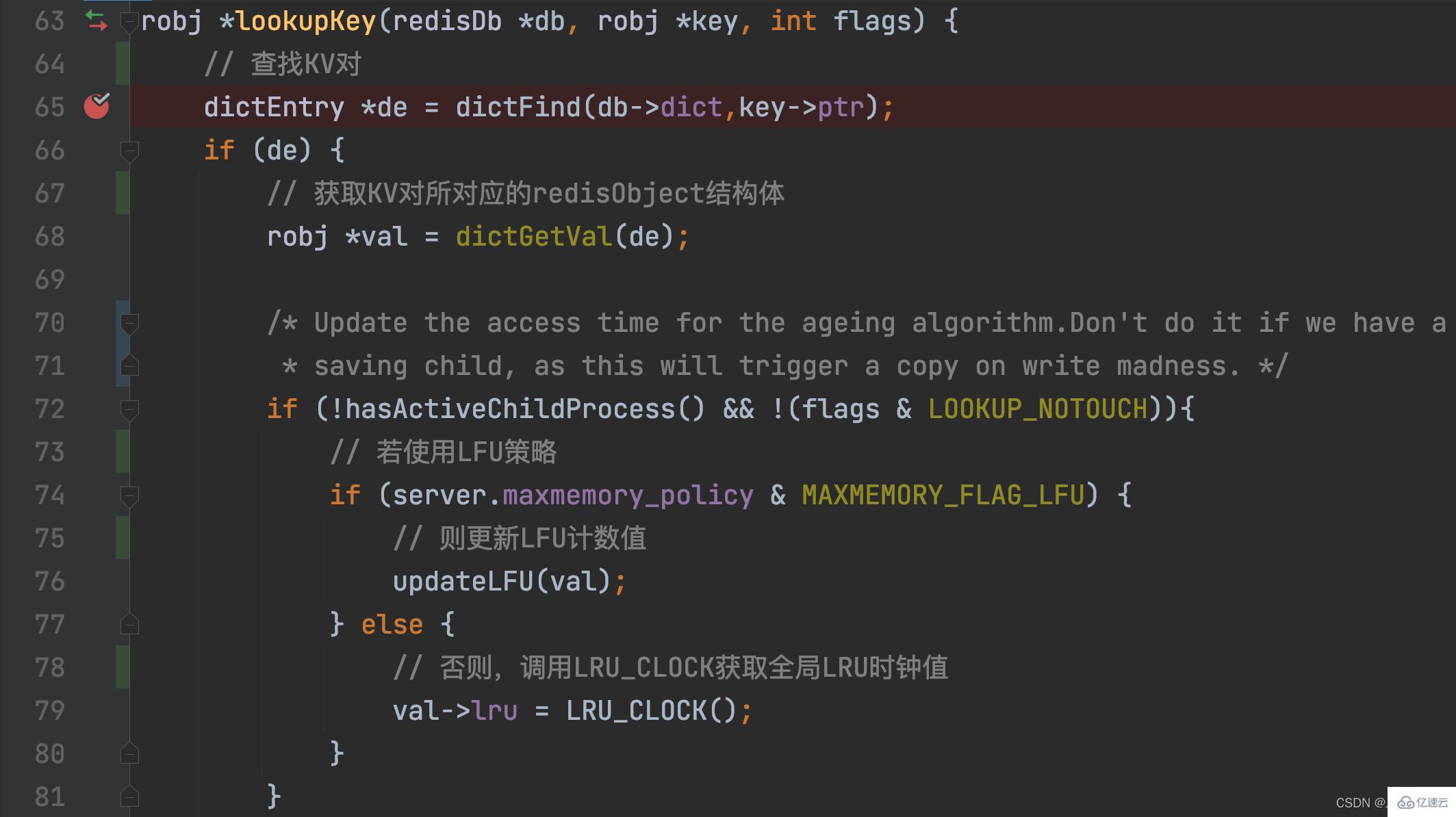

只要一个KV对被访问，其LRU时钟值就会被更新！而当一个KV对被访问时，访问操作最终都会调用lookupKey。

lookupKey会从全局哈希表中查找要访问的KV对。若该KV对存在，则lookupKey会根据maxmemory_policy的配置值，来更新键值对的LRU时钟值，也就是它的访问时间戳。

而当maxmemory_policy没有配置为LFU策略时，lookupKey函数就会调用LRU_CLOCK函数，来获取当前的全局LRU时钟值，并将其赋值给键值对的redisObject结构体中的lru变量

这样，每个KV对一旦被访问，就能获得最新的访问时间戳。但你可能好奇：这些访问时间戳最终是如何被用于近似LRU算法进行数据淘汰的？

2.3 近似LRU算法的实际执行

Redis之所以实现近似LRU，是为减少内存资源和操作时间上的开销。

2.3.1 何时触发算法执行？

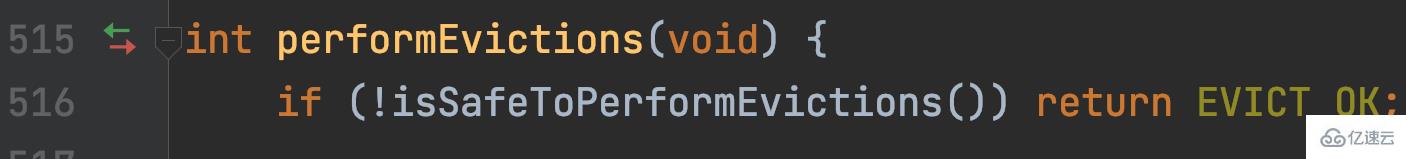

近似LRU主要逻辑在performEvictions。

performEvictions被evictionTimeProc调用，而evictionTimeProc函数又是被processCommand调用。

processCommand，Redis处理每个命令时都会调用：

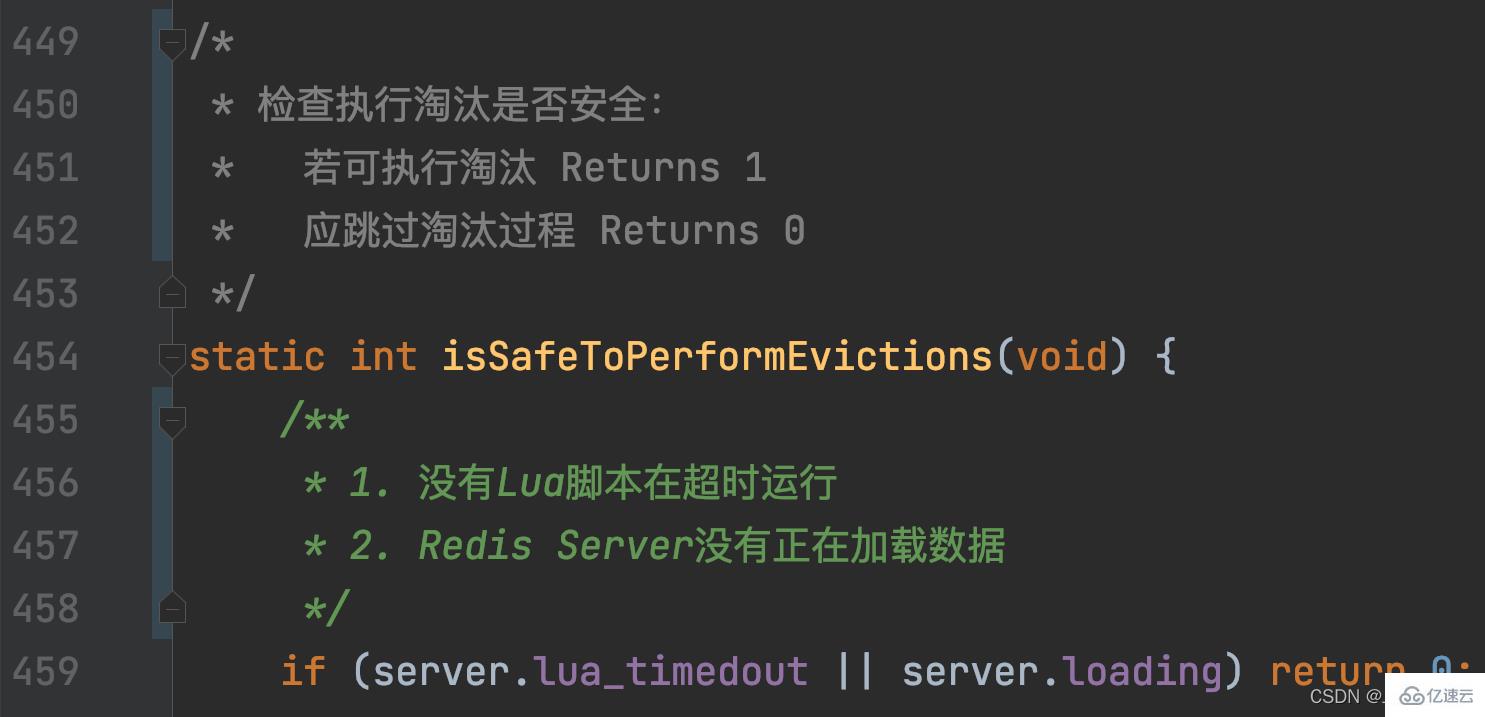

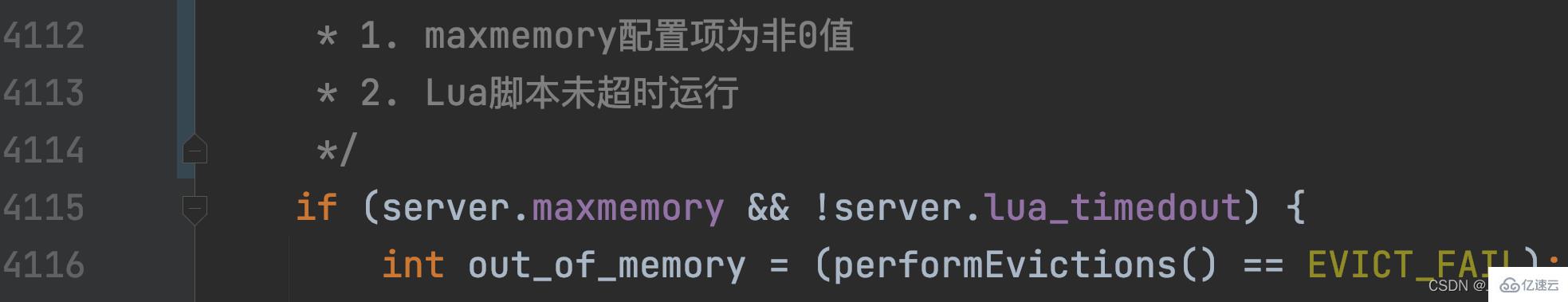

然后，isSafeToPerformEvictions还会再次根据如下条件判断是否继续执行performEvictions：

一旦performEvictions被调用，且maxmemory-policy被设置为allkeys-lru或volatile-lru，近似LRU就被触发执行了。

2.3.2 近似LRU具体执行过程

执行可分成如下步骤：

2.3.2.1 判断当前内存使用情况

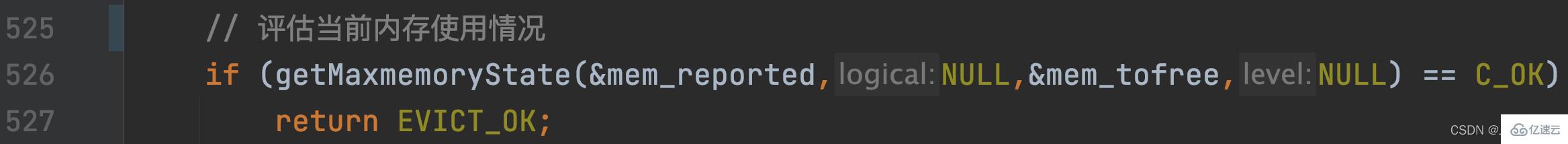

调用getMaxmemoryState评估当前内存使用情况，判断当前Redis Server使用内存容量是否超过maxmemory配置值。

若未超过maxmemory，则返回C_OK，performEvictions也会直接返回。

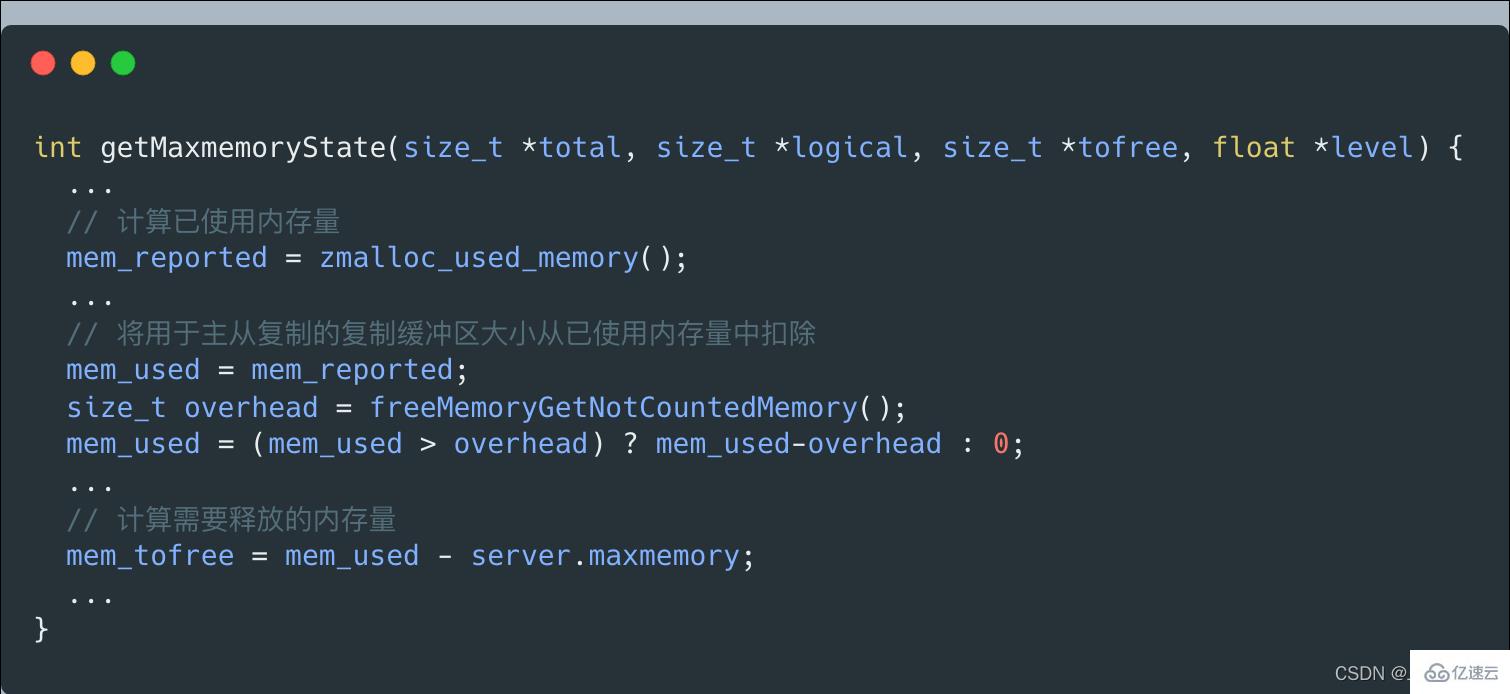

getMaxmemoryState评估当前内存使用情况的时候，若发现已用内存超出maxmemory，会计算需释放的内存量。这个释放内存大小=已使用内存量-maxmemory。

但已使用内存量并不包括用于主从复制的复制缓冲区大小，这是getMaxmemoryState通过调用freeMemoryGetNotCountedMemory计算的。

而若当前Server使用的内存量超出maxmemory上限，则performEvictions会执行while循环淘汰数据释放内存。

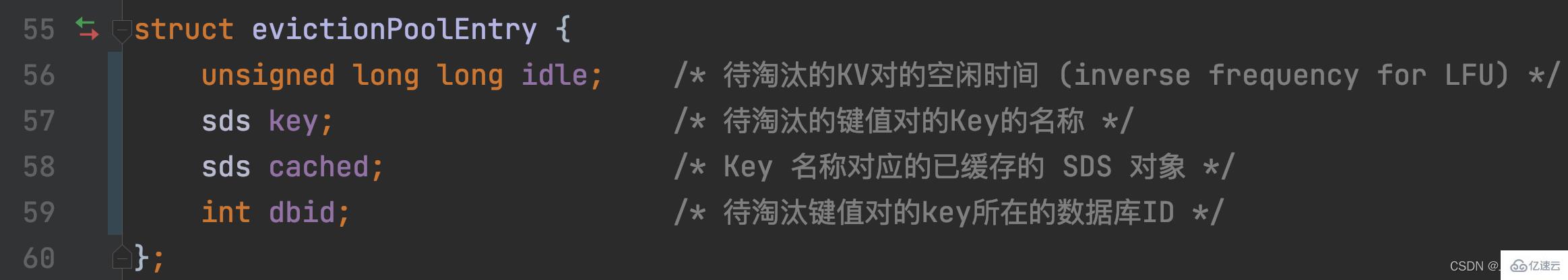

为淘汰数据，Redis定义数组EvictionPoolLRU，保存待淘汰的候选KV对，元素类型是evictionPoolEntry结构体，保存了待淘汰KV对的空闲时间idle、对应K等信息：

这样，Redis Server在执行initSever进行初始化时，会调用evictionPoolAlloc为EvictionPoolLRU数组分配内存空间，该数组大小由EVPOOL_SIZE决定，默认可保存16个待淘汰的候选KV对。

performEvictions在淘汰数据的循环流程中，就会更新这个待淘汰的候选KV对集合，即EvictionPoolLRU数组。

2.3.2.2 更新待淘汰的候选KV对集合

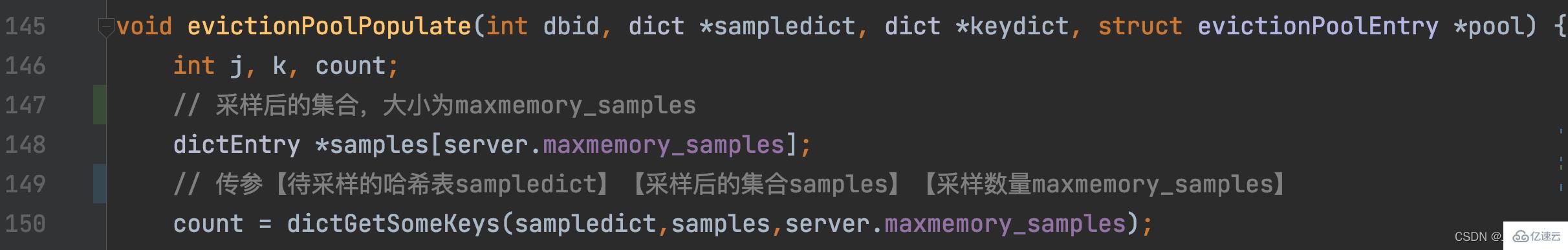

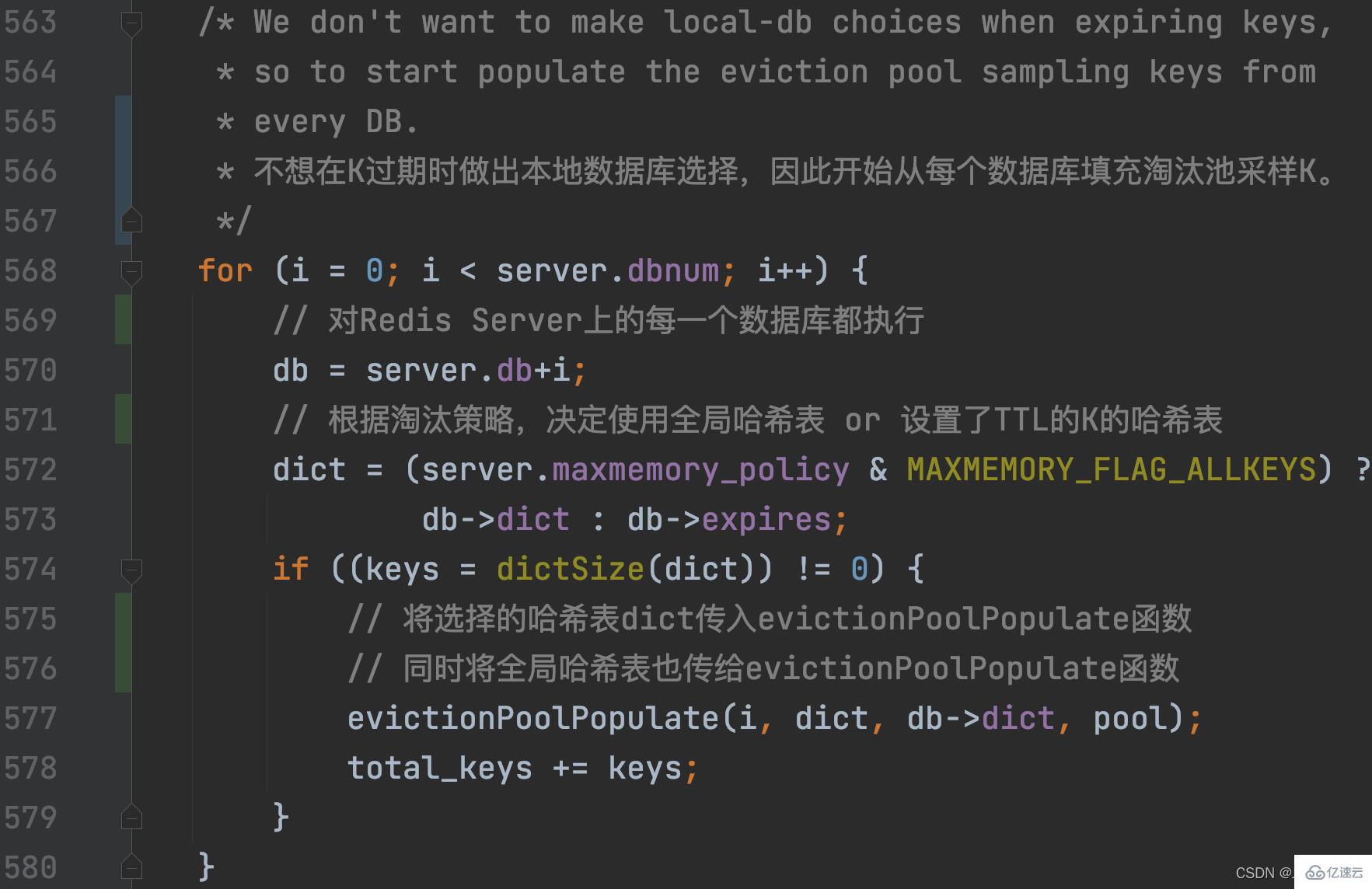

performEvictions调用evictionPoolPopulate，其会先调用dictGetSomeKeys，从待采样哈希表随机获取一定数量K：

1. dictGetSomeKeys采样的哈希表，由maxmemory_policy配置项决定：

• 若maxmemory_policy=allkeys_lru，则待采样哈希表是Redis Server的全局哈希表，即在所有KV对中采样

• 否则，待采样哈希表就是保存着设置了TTL的K的哈希表。

2. dictGetSomeKeys采样的K的数量由配置项maxmemory-samples决定，默认5：

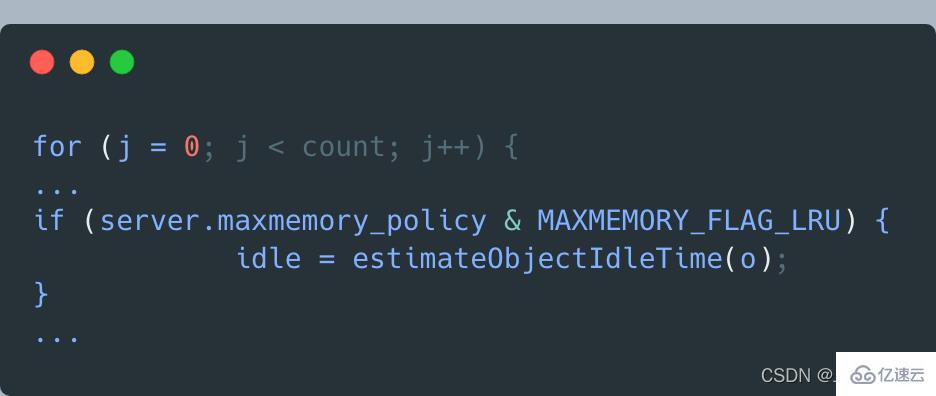

于是，dictGetSomeKeys返回采样的KV对集合。evictionPoolPopulate根据实际采样到的KV对数量count，执行循环：调用estimateObjectIdleTime计算在采样集合中的每一个KV对的空闲时间：

接着，evictionPoolPopulate遍历待淘汰的候选KV对集合，即EvictionPoolLRU数组，尝试把采样的每个KV对插入EvictionPoolLRU数组，取决于如下条件之一：

1. 能在数组中找到一个尚未插入KV对的空位

2. 能在数组中找到一个KV对的空闲时间＜采样KV对的空闲时间

有一成立，evictionPoolPopulate就能把采样KV对插入EvictionPoolLRU数组。等所有采样键值对都处理完后，evictionPoolPopulate函数就完成对待淘汰候选键值对集合的更新了。

接下来，performEvictions开始选择最终被淘汰的KV对。

2.3.2.3 选择被淘汰的KV对并删除

因evictionPoolPopulate已更新EvictionPoolLRU数组，且该数组里的K，是按空闲时间从小到大排好序了。所以，performEvictions遍历一次EvictionPoolLRU数组，从数组的最后一个K开始选择，若选到的K非空，就把它作为最终淘汰的K。

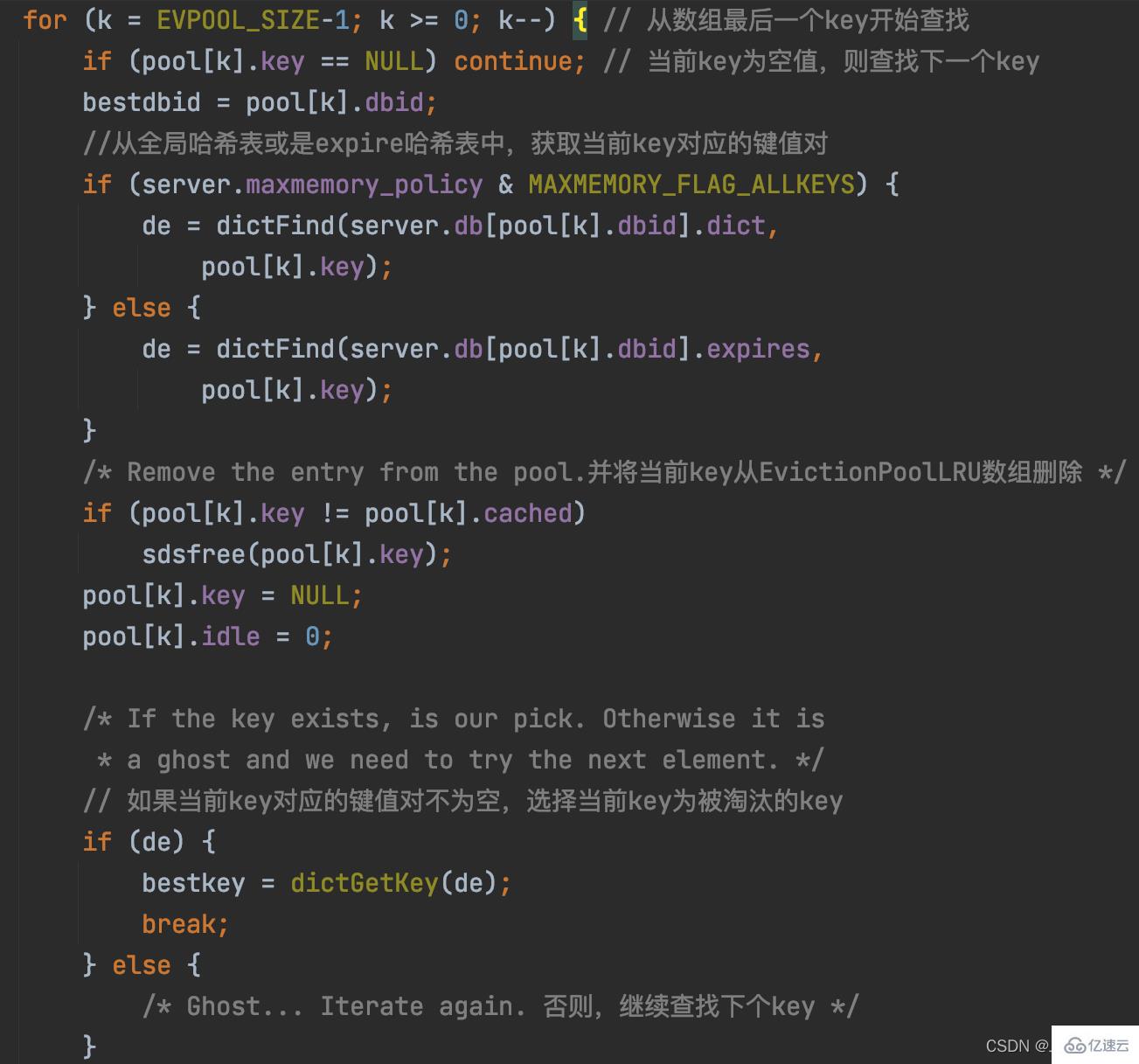

该过程执行逻辑：

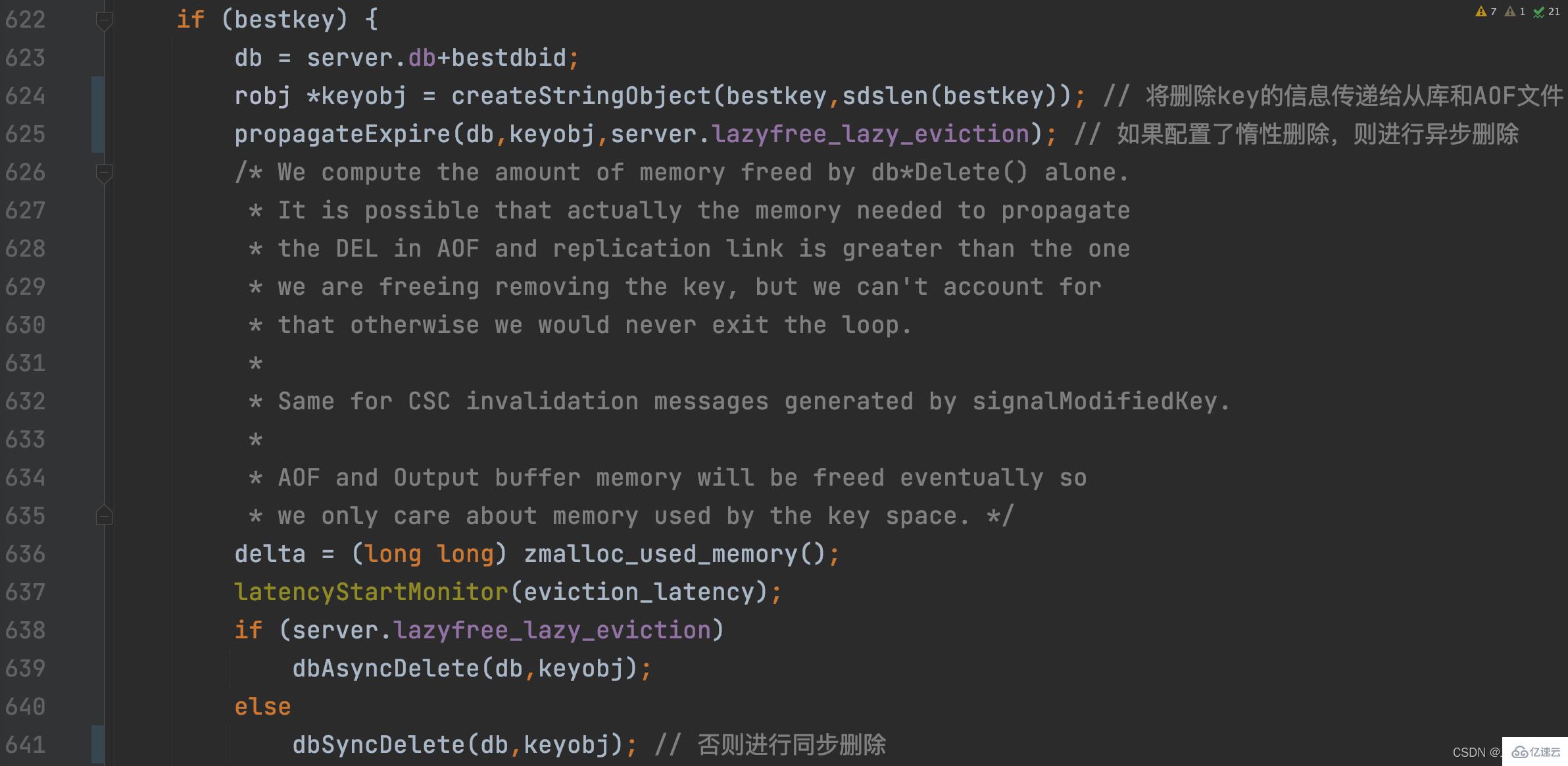

一旦选到被淘汰的K，performEvictions就会根据Redis server的惰性删除配置，执行同步删除或异步删除：

至此，performEvictions就淘汰了一个K。若此时释放的内存空间还不够，即没有达到待释放空间，则performEvictions还会重复执行前面所说的更新待淘汰候选KV对集合、选择最终淘汰K的过程，直到满足待释放空间的大小要求。

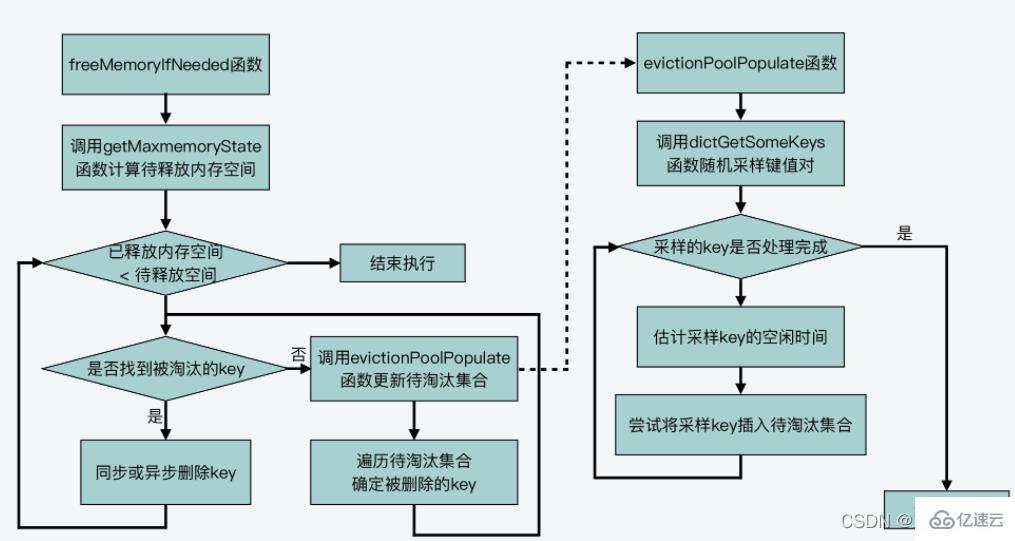

performEvictions流程：

近似LRU算法并未使用耗时且耗空间的链表，而使用固定大小的待淘汰数据集合，每次随机选择一些K加入待淘汰数据集合。

最后，按待淘汰集合中K的空闲时间长度，删除空闲时间最长的K。

总结

根据LRU算法的基本原理，发现若严格按基本原理实现LRU算法，则开发的系统就需要额外内存空间保存LRU链表，系统运行时也会受到LRU链表操作的开销影响。

而Redis的内存资源和性能都很重要，所以Redis实现近似LRU算法：

• 首先是设置了全局LRU时钟，并在KV对创建时获取全局LRU时钟值作为访问时间戳，及在每次访问时获取全局LRU时钟值，更新访问时间戳

• 然后，当Redis每处理一个命令，都调用performEvictions判断是否需释放内存。若已使用内存超出maxmemory，则随机选择一些KV对，组成待淘汰候选集合，并根据它们的访问时间戳，选出最旧数据淘汰

一个算法的基本原理和算法的实际执行，在系统开发中会有一定折中，需综合考虑所开发的系统，在资源和性能方面的要求，以避免严格按照算法实现带来的资源和性能开销。
