制作一个针孔摄影机的数字传感器应用指南

重新编写的内容：数据分析报告发布

来源：IEEE

近年来，人们对针孔摄影的兴趣不断增长，相关活动也越来越多，针孔相机开始在各种商业和国际摄影活动中受到关注

针孔相机在光学方面具有一些无法比拟的特点。首先，它具有实际上的无限景深，也就是说不论物体离相机有多近或多远，在相机视野中的所有物体都能清晰可见。其次，针孔相机不会产生色差等畸变问题

然而，针孔相机的缺点同样非常明显。无论是购买的还是自己制作的针孔相机都需要使用胶片或相纸，这使得拍照的成本迅速增加了许多。此外，拍照和看到结果之间还存在一定的延迟

针孔相机的最重要之处也许在于它基于胶片，拍摄照片需要很长的曝光时间。即使在明亮的阳光下，通常也需要几秒钟的时间，这增加了拍摄行为被破坏或打断的可能性

在这个名叫David的博主看来，使用数字传感器似乎可以解决上述问题。他有一个价值10美元的ESP32-Cam板，该板集成了支持Wi-Fi的ESP32微控制器、microSD卡插槽、LED指示灯以及用于多个低成本图像传感器的接口

他使用的摄像头模块是OV2460，当与ESP32-CAM配合使用时，最大分辨率可达到1,600 x 1,200像素

在制作过程中，他还将一个微型开关连接到该板的通用输入/输出引脚之一，编写了一些固件，以使用该开关作为快门控制并将图像保存到microSD卡

此外，他还对LED指示灯进行了编程，以便在出现问题时闪烁一些错误代码，例如尝试写入完整的microSD卡。由于ESP32-CAM有许多可用的软件库，编写这段粘合代码并不需要很长时间

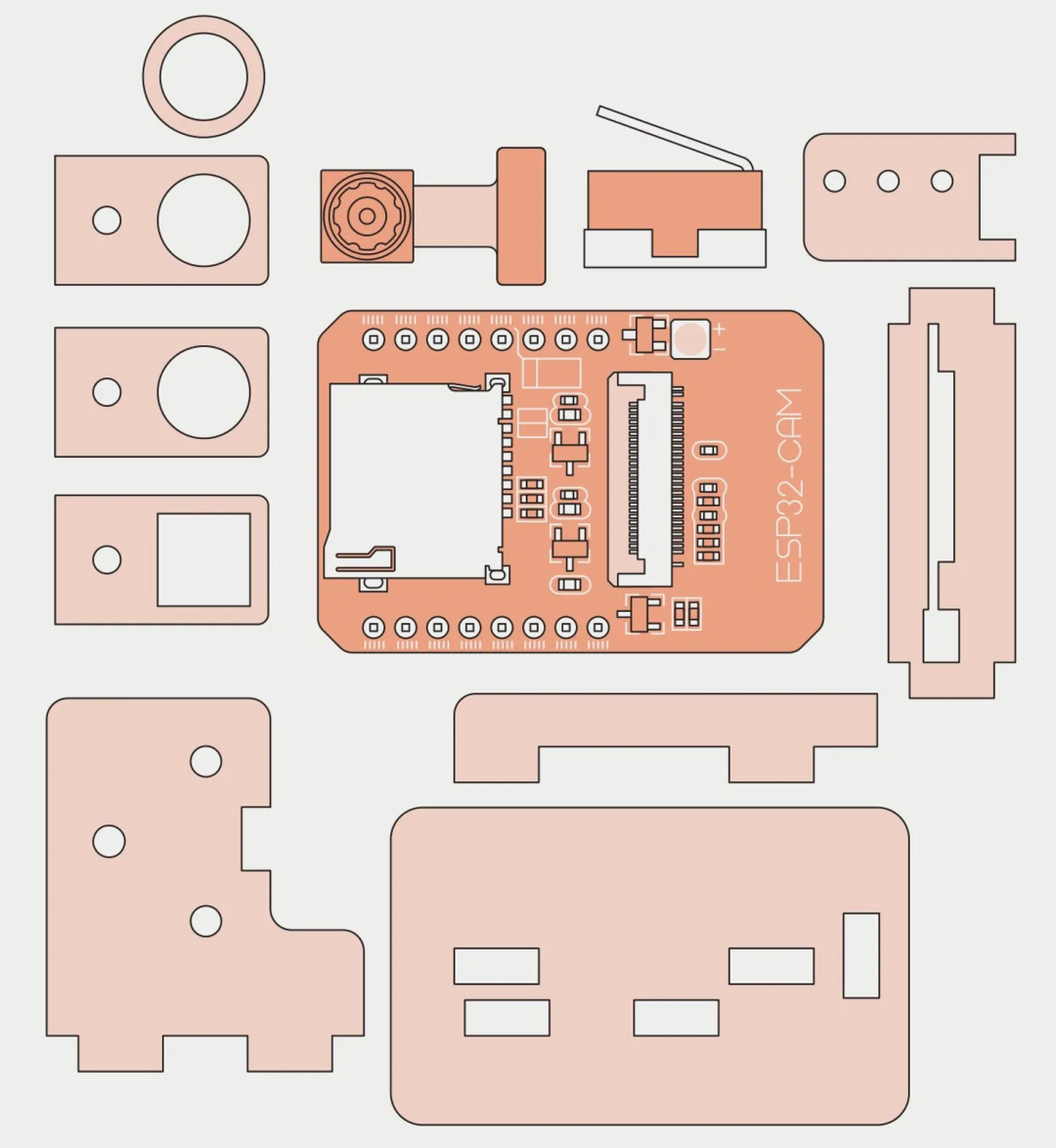

在硬件方面，他使用Glowforge激光切割机制作了一个木箱，用于存放传感器、ESP32-CAM板和快门开关。其中，关键的针孔组件设计成可拆卸的形式，以便通过更换不同的组件来调整焦距，从而调整相机的视野

这也使得针孔摄影能够拥有可拆卸镜头的灵活性

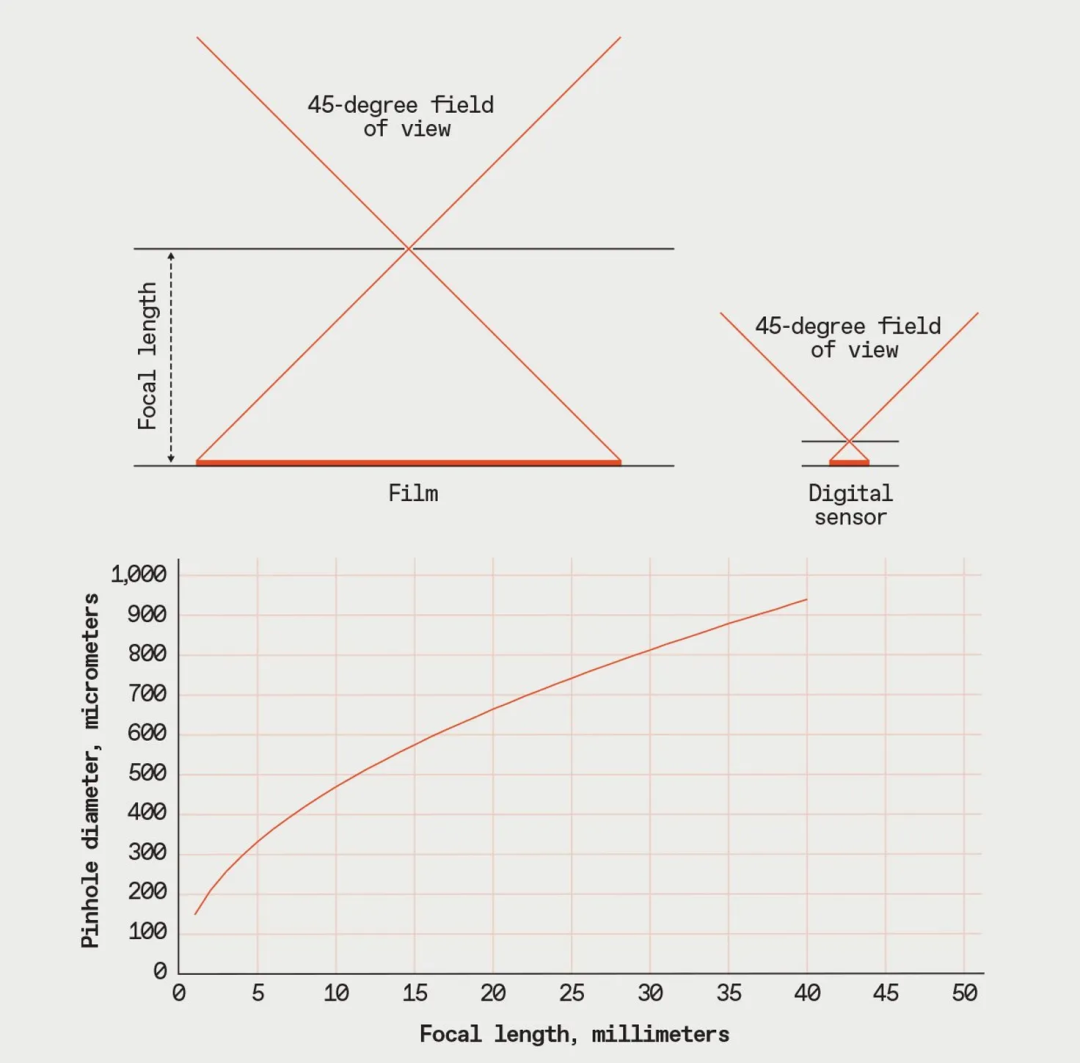

然而，没有什么是白白得来的。针孔的大小确实各不相同，所有这些数字优势的代价就是必须制造比传统针孔相机更小的相机针孔。这是因为传感器比胶片帧小得多：传感器宽度为4毫米，而胶片宽度为35或120毫米

为了确保针孔产生的完整图像落在传感器的表面上，传感器必须比胶片更靠近针孔。在计算所需的光学器件时，我们发现需要一个更小的针孔

大卫首先找到了一块薄黄铜，然后用中心冲头在上面打了一个凹痕。接着从另一侧打磨黄铜，直到刚好突破到凹痕。这样制作出了一个漂亮的小孔。然而，毫无疑问，这项工作非常繁重，并且测试相机时需要准备一些针孔


最终，David选择了使用铝箔，他试着拉伸一些铝箔并用针刺穿。通常情况下，这会导致出现较大的洞。但是，如果将铝箔放在工作台的塑料表面上，然后轻轻将针压入铝箔中，塑料只会让针尖刺入铝箔

尽管这种方法并不十分可靠，但它可以让我们更快速、更方便地制作许多针孔，并找到理想直径的针孔

大功告成，现在就是时候拿起相机了！

大卫带着相机去了当地的一座灯塔，并连接了电池。由于图像传感器的敏感度很高，所以只需要几分之一秒的曝光时间，他还能够从microSD卡下载照片并在现场查看

大卫发现，这些拍摄的照片保留了传统针孔摄影特有的发光外观，可以说是非常成功的

在他看来，整个相机还有一些可以优化的地方。比如，在可互换光学组件的内部涂上一些哑光黑色材料，这样可以减少内部反射，避免照片出现模糊感。另外，还可以考虑添加一个LCD屏幕，这样可以实时准确地查看相机所拍摄的内容。ESP32控制器具备足够的计算能力，可以驱动小型显示器

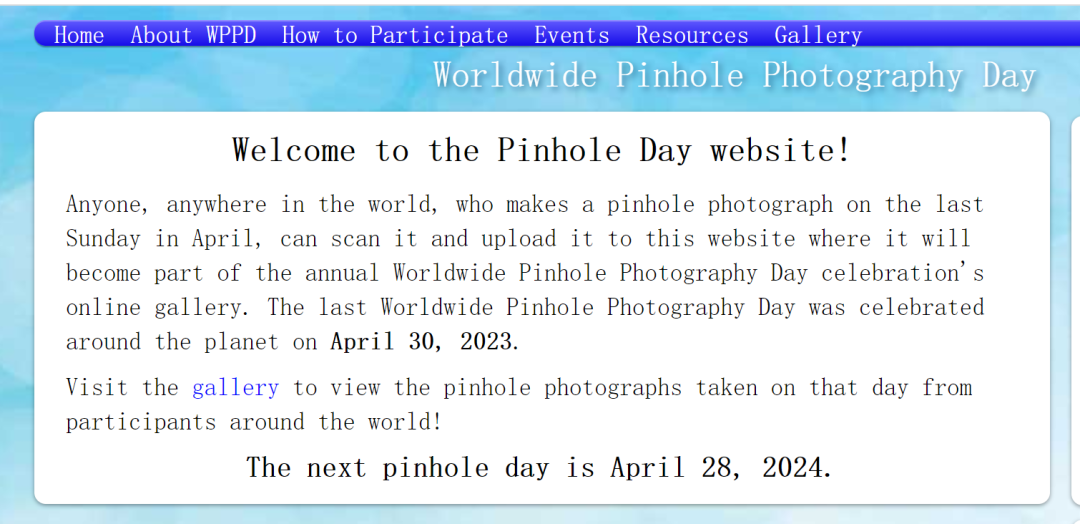

摩拳擦掌，大卫已经迫不及待地期待明年4月的WPPD了！

大家赶紧动手试试吧，欢迎在评论区分享你们的使用心得~
