QJ71MB91与欧姆龙温控器自动刷新通讯设置攻略

大家好，接下来将为大家详细介绍如何利用Q系列Modbus模块-QJ71MB91通过自动刷新的方式进行通讯操作。

为了帮助大家更好地理解这一过程，我们以欧姆龙温控器为例进行了实际操作。

1、功能介绍

2、软硬件配置图和型号

3、PLC侧参数设置步骤

4、温控器参数设置步骤

1、功能介绍

QJ71MB91是三菱Q系列的一款专用于Modbus通讯的模块，其使用非常简便，尤其配备了自动刷新功能，我们只需进行简单的设置即可实现Modbus数据交互。

2、硬件配置图和型号

本次使用的硬件设备如下：

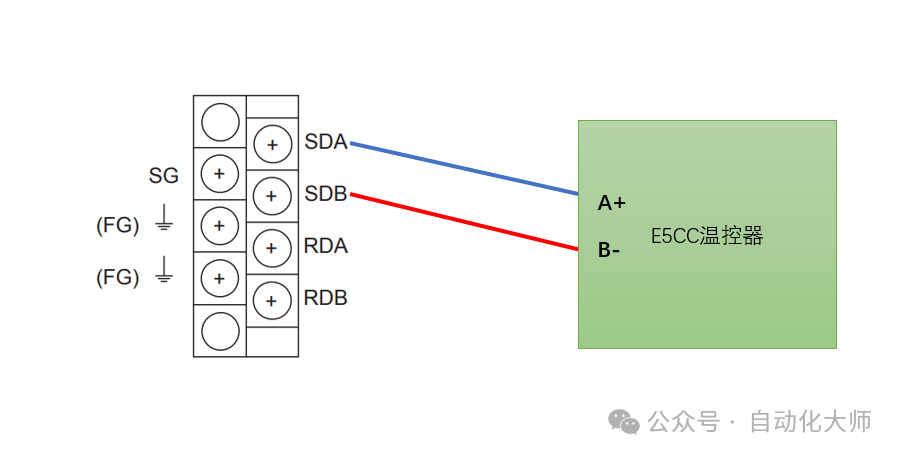

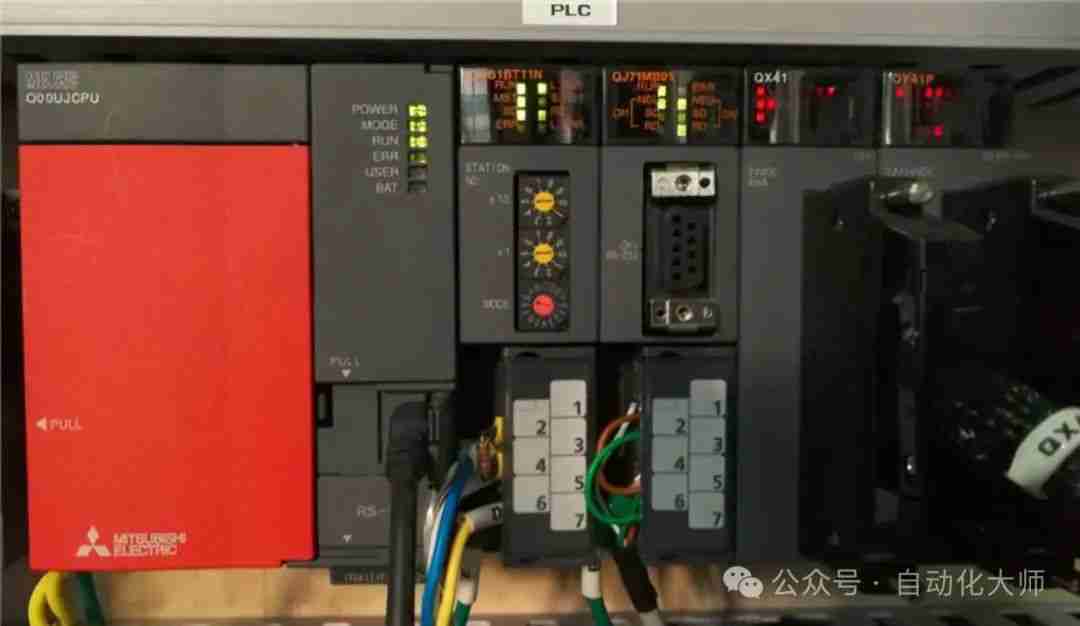

实际接线案例

3、PLC侧参数设置步骤

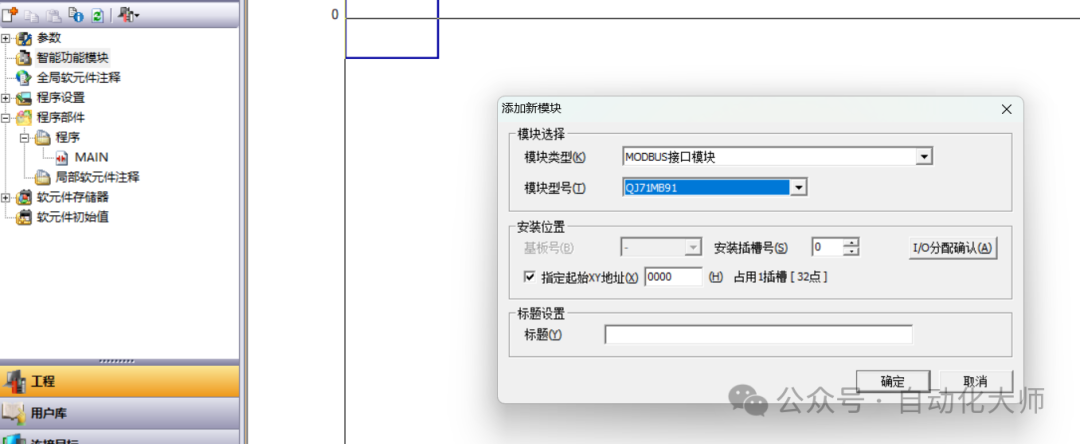

1，选择Modbus模块：

在参数➡智能模块➡右键添加型模块中选择Modbus接口模块,选择Modbus的型号为QJ71MB91（或相应的Modbus型号），指定安装的槽号和地址，按确定。

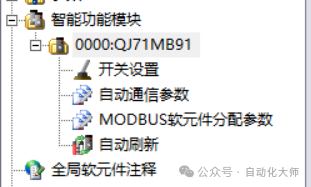

2，选择Modbus模块：

完成第一步设置后，在智能功能模块下会显示设定的Modbus模块的型号。

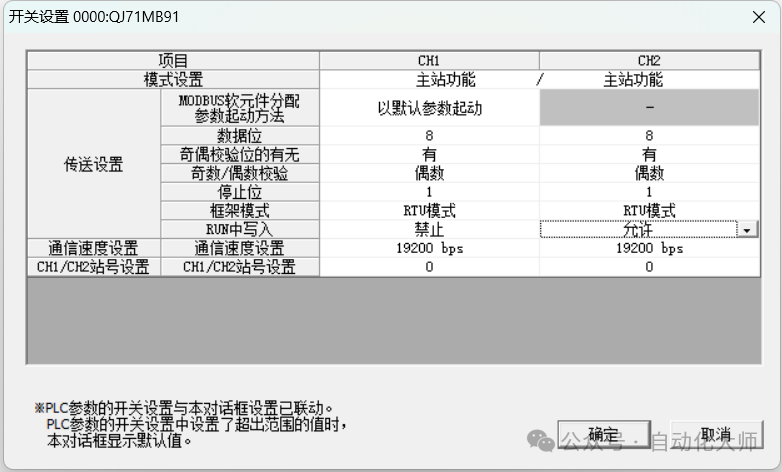

3，开关设置：

默认模式设置为主站功能，由于我们需要读取温控器，故设置为主站。主站设置包括数据位、奇偶校验位、停止位、框架模式、波特率和站号（如果做主站，站号为0，这里我们根据温控器的实际情况设置）。从站设置：指的是此模块为从站时进行设置，今天案例不需要设置。选择从站功能，设置相关数据位和账号（不能为0，按实际Modbus从站地址设置）。

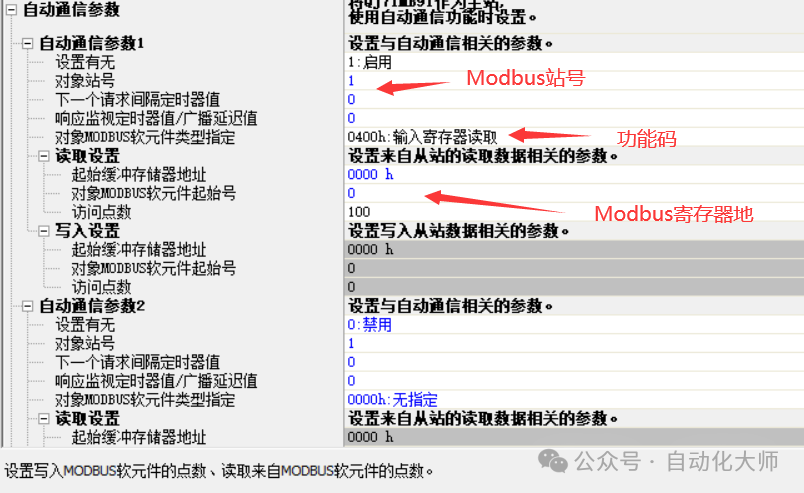

4，通讯参数设置：

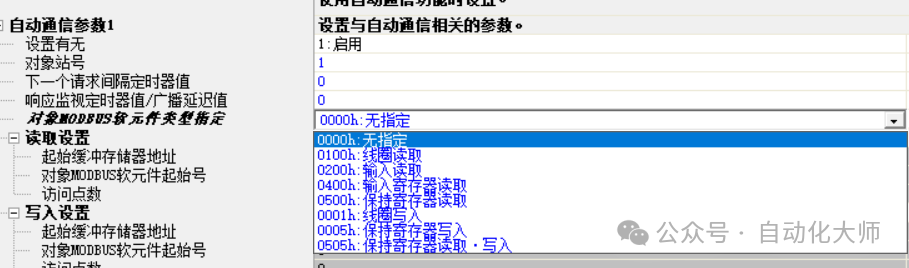

双击进入通讯参数设置，使用相应的通道。通讯站号对象按从站的实际站号设置。Modbus软元件类型选择（功能码指定）：起始缓存地址：自行根据具体配置设置。Modbus软元件起始地址：按从站（温控器）实际地址设置。访问点数：按实际设置。起始缓存寄存器地址：根据具体配置设置。Modbus软硬件起始号：按实际设置。访问点数：按实际设置。写入操作：这里指的是需要写入从站寄存器的地址，可以在自动刷新中设置。

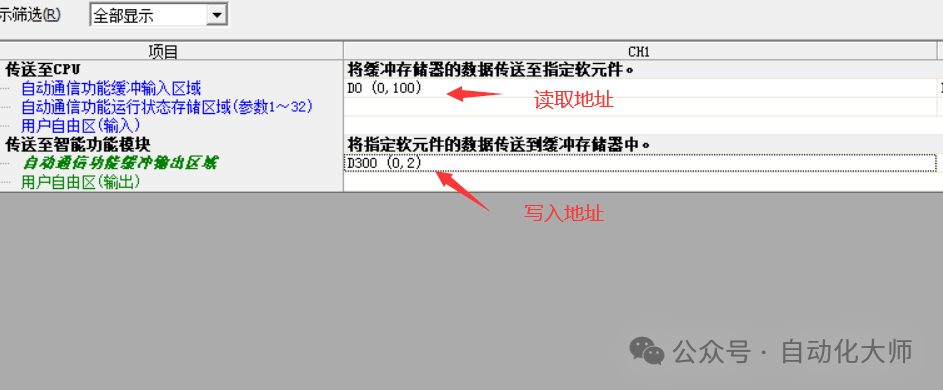

5，自动刷新设置

目的：通过Modbus通讯直接通过PLC地址进行数据的发送和接收,无需编写程序。

传送至CPU的设置：

相应通道设置。

软元件指定：根据具体配置设置，如D0号寄存器，设置传送100个地址和偏置值(部分从站地址需要偏置，具体以实际为准，这里不需要)。

传送至智能功能模块的参数区：

指定PLC（或相应通信处理器）地址：根据具体配置设置，如D300号寄存器，设置偏置值和传送个数。

至此，PLC端设置完成。

4、温控器参数设置步骤

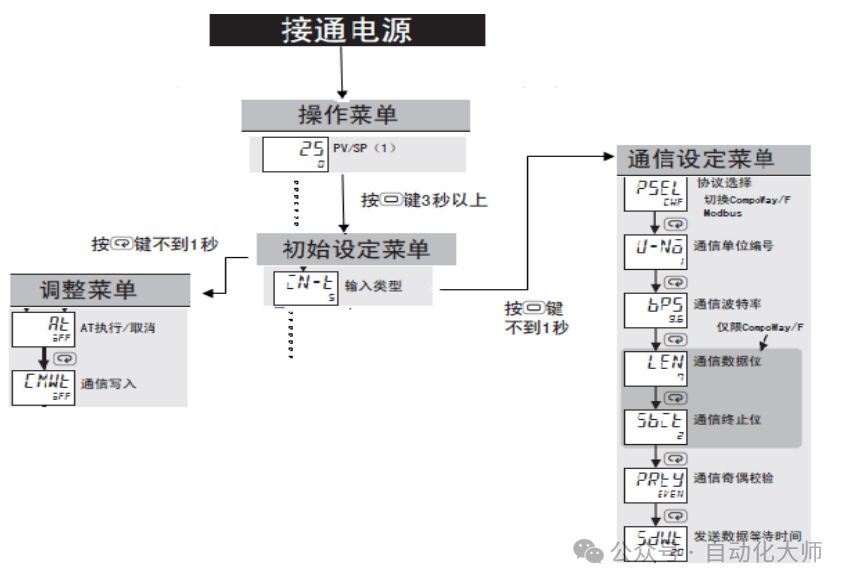

1，温控器的设置方法

1、短按空白键1秒内进入调整菜单，按循环键找到CMWT，将CMWT设置为ON。

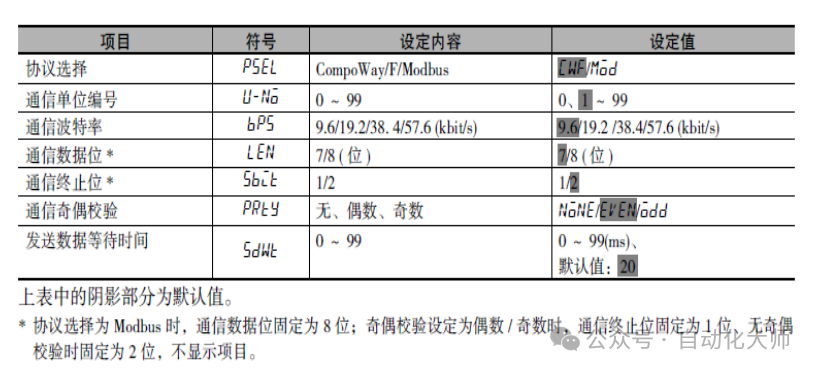

2、长按空白键3秒以上进入初始设定菜单，再短按一下空白键，进入通讯设定菜单。

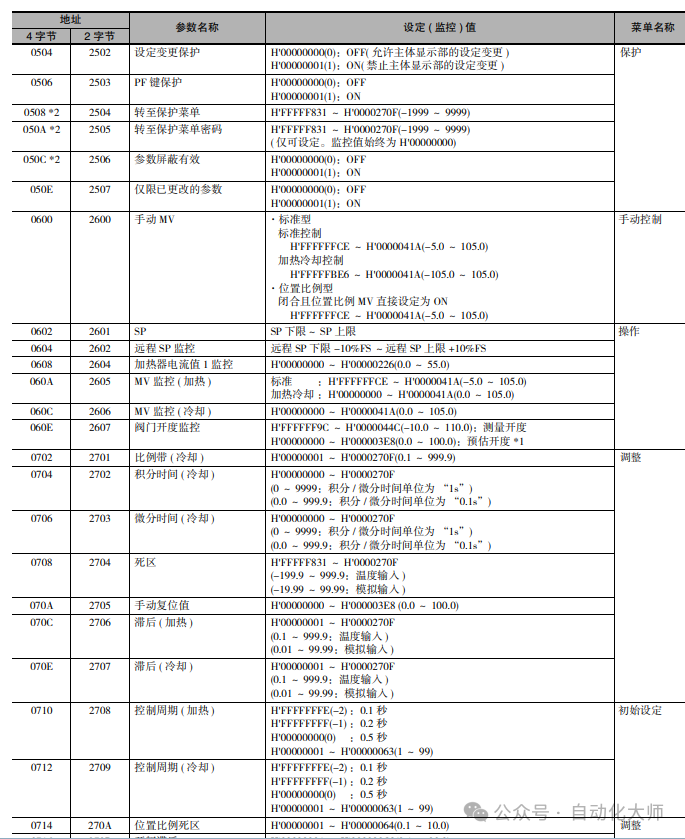

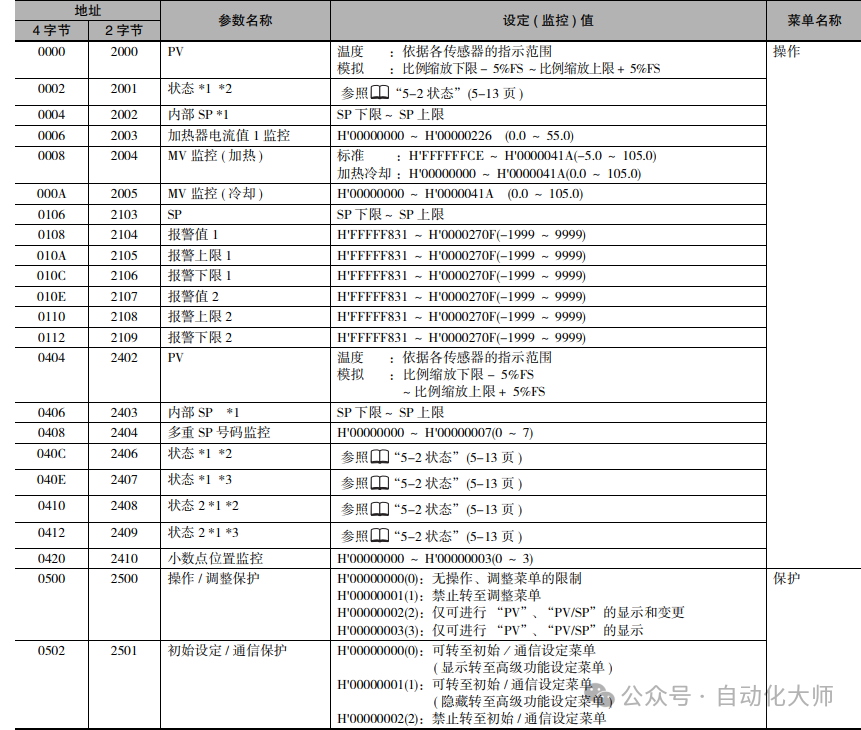

Modbus地址如下：
