硬件笔记26：高速电路中滤波电容怎么选？超详细解析

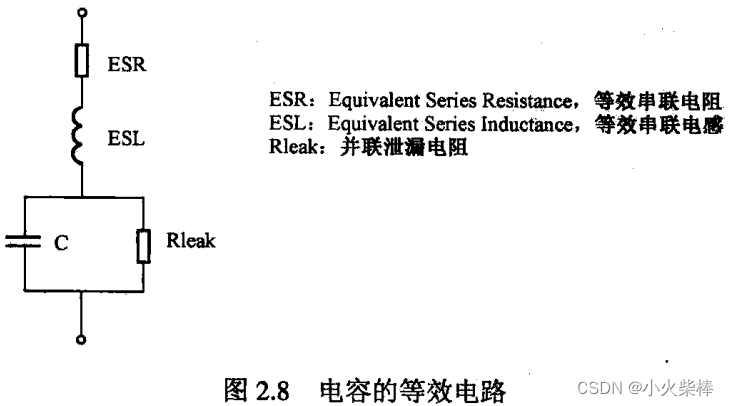

要了解电容的等效电路，首先需要知道电容的等效电路模型。

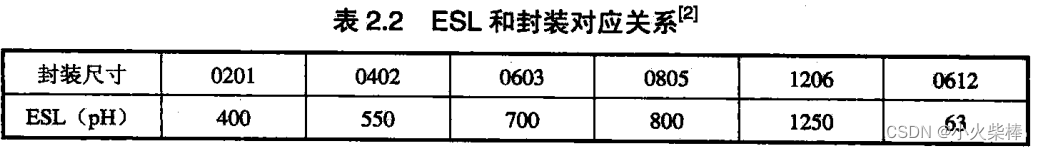

其中，电感（ESL）受电容类型和封装的影响很大。以贴片陶瓷电容为例，相较于直插式电解电容，它们的ESL较小。根据下表，封装尺寸越大，ESL通常也越大，但0612封装是个例外。

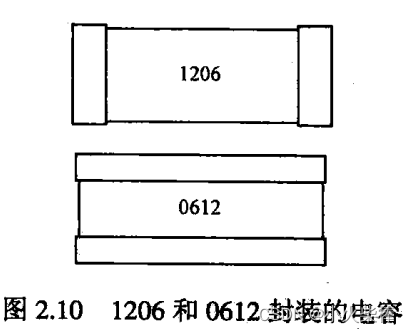

0612和1206封装的区别在于长短边，0612的焊接边为长边，这不仅增加了焊接面积，还缩短了内部电容体到焊盘的距离，因此具有最低的ESL。

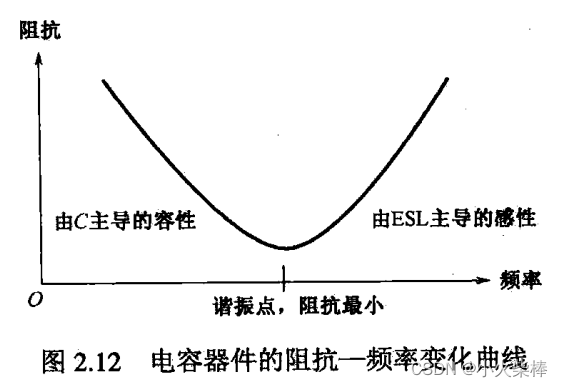

电容器在其谐振频率时阻抗达到最小值。在谐振点之前，阻抗主要由电容决定；在谐振点之后，则由ESL主导。

然而，在滤波应用中，如果仅使用不同容值但相同封装的电容，可能会遇到这种情况。
