S7-200仿真软件使用指南(非官方)
作者:OpenWorld
时间:2025-06-25
来源:正软商城
浏览:28
S7-200模拟工具并非由西门子官方开发,但当手头没有真实的S7-200PLC设备时,此工具可以用来模拟程序的运行,便于调试和学习。在完成S7-200程序编写后,通过编程软件的文件菜单选择导出功能,把程序保存到特定目录(如桌面),生成的文件扩展名为.awl。启动S7-200模拟工具,进入配置菜单选择CPU型号,挑选与编程时所用PLC相匹配的型号。配置完PLC型号后,依次点击程序选项卡里的载入程序按钮,随后会跳出载入CPU窗口。在此窗口中全选,并将导入文件的版本调整至与S7-200编程软件相同。确认无误后
本文目录
S7-200模拟工具并非由西门子官方开发,但当手头没有真实的S7-200 PLC设备时,此工具可以用来模拟程序的运行,便于调试和学习。

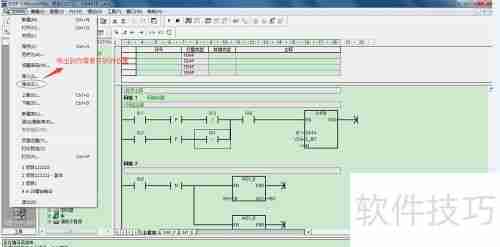

- 在完成S7-200程序编写后,通过编程软件的文件菜单选择导出功能,把程序保存到特定目录(如桌面),生成的文件扩展名为.awl。

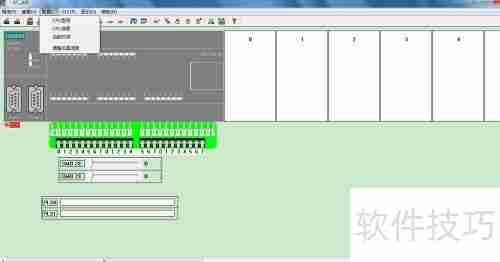

- 启动S7-200模拟工具,进入配置菜单选择CPU型号,挑选与编程时所用PLC相匹配的型号。

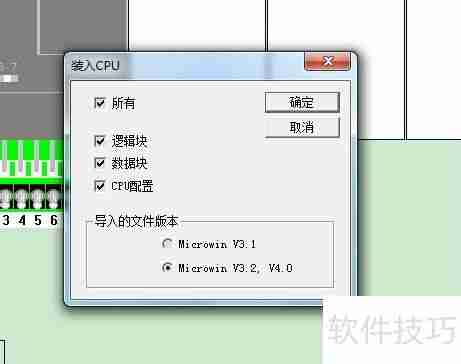

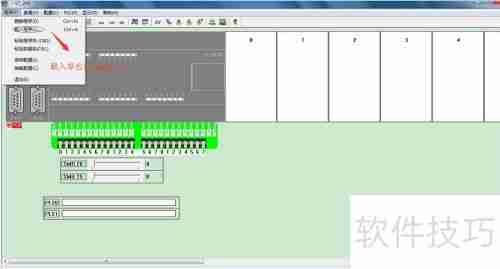

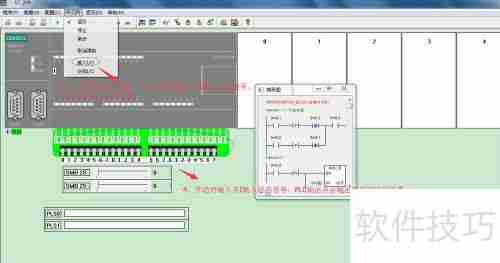

- 配置完PLC型号后,依次点击程序选项卡里的载入程序按钮,随后会跳出载入CPU窗口。在此窗口中全选,并将导入文件的版本调整至与S7-200编程软件相同。确认无误后,定位到先前导出的.awl文件位置。

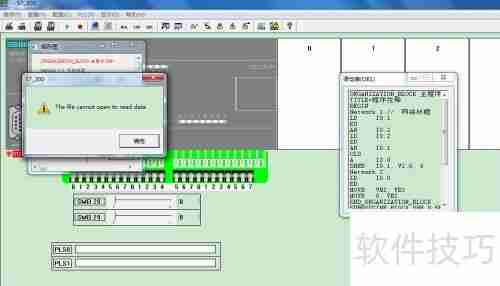

- 若加载过程中出现“The file cannot open to read data”的提示,点击确定后按照指示进行操作。

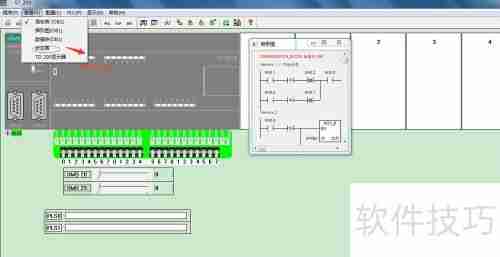

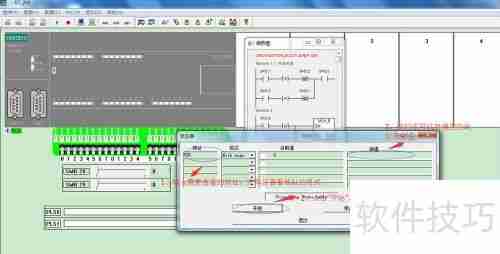

- 若要观察地址的状态信息,可通过查看菜单下的状态表功能实现。打开状态表窗口后,输入想要查询的目标地址并启动,就能看到当前值,还可以修改该地址的数值。

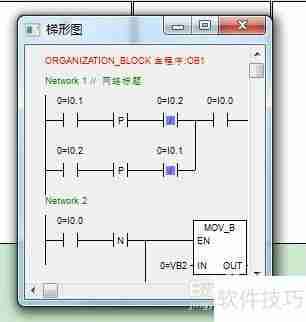

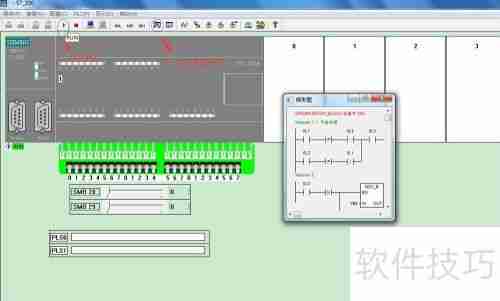

- 利用梯形图视图能够实时监控程序的执行情况。

- 这就是S7-200模拟工具的基本使用流程。尽管该工具不能完全支持所有指令的仿真,但它依然能帮助我们更好地理解和应用部分复杂指令以解决实际问题。
