还在为画流程图发愁?IDEA这款插件超好用!

图片总有童鞋问,这个流程图图怎么绘制的,这个UML类图用什么工具做的等等,今天给大家推荐一款idea插件PlantUml,来帮助大家快速快速完成绘制。PlantUml是什么PlantUml是一个支持快速绘制的开源项目。其定义了一套完整的语言用于实现UML关系图的描述,并基于强大的Graphviz图形渲染库进行UML图的生成。绘制的UML图还可以导出为图片,以及通用的矢量SVG格式文件。PlantUML的优点完全文本方式编辑,无需控件拖拽,自动调节图元距离,简单美观与开发平台完全无关,不受平台限制,只要有P

还发愁画流程图?IDEA这款神仙插件全部帮你搞定!



总有童鞋问,这个流程图图怎么绘制的,这个UML类图用什么工具做的等等,今天给大家推荐一款idea插件PlantUml,来帮助大家快速快速完成绘制。

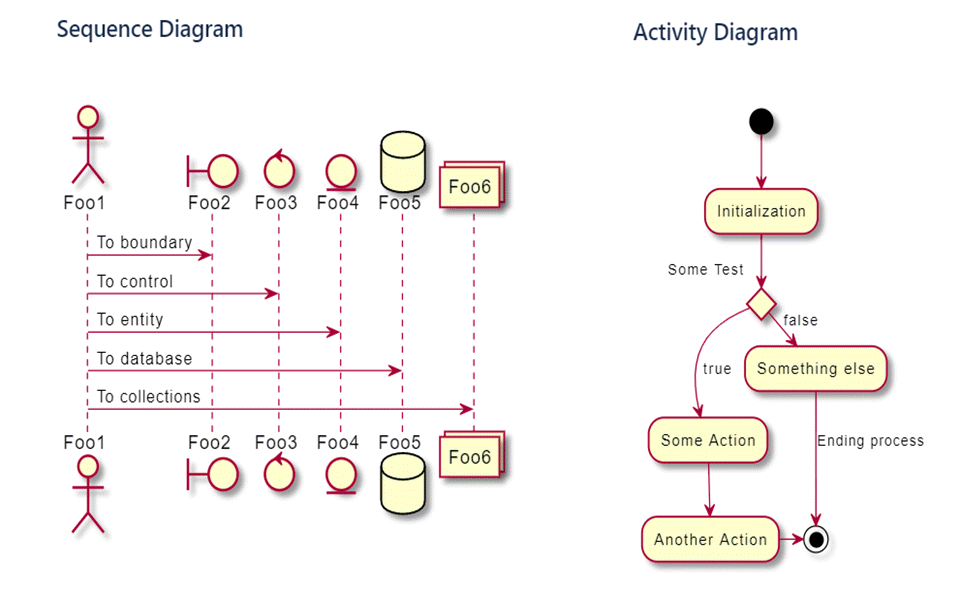

PlantUml是什么

PlantUml是一个支持快速绘制的开源项目。其定义了一套完整的语言用于实现UML关系图的描述,并基于强大的Graphviz图形渲染库进行UML图的生成。绘制的UML图还可以导出为图片,以及通用的矢量SVG格式文件。

PlantUML的优点完全文本方式编辑,无需控件拖拽,自动调节图元距离,简单美观与开发平台完全无关,不受平台限制,只要有PlantUML jar包就能生成UML图支持多种文本编辑器、ide的集成,例如idea、eclipse、notepad++等

作为一个Java coder,通常使用idea作为首选开发工具,我们以idea中的使用为主作介绍

idea安装 PlantUML插件

File -> Settings -> Plugins 搜索 PlantUML ,找到 PlantUML integration 并安装

电脑安装graphviz

下载地址

配置环境变量

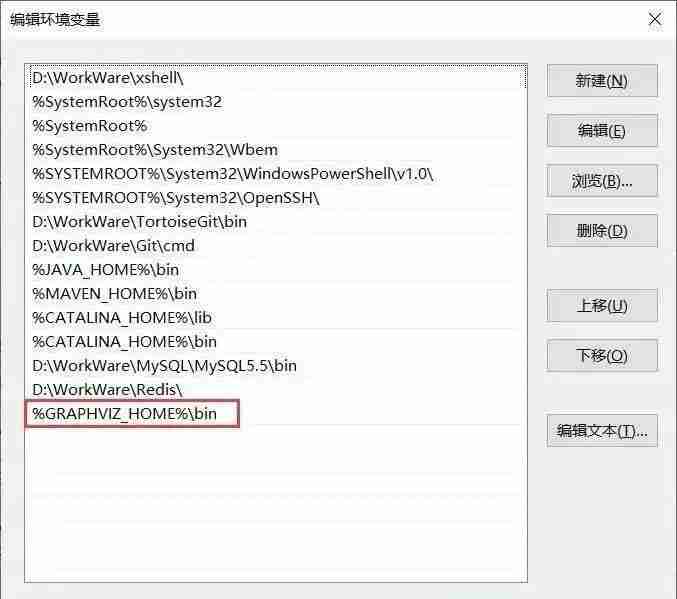

首先添加一个变量名GRAPHVIZ_HOME, 变量值为安装路径 D:\WorkWare\Graphviz2.38 在Path目录下添加 %GRAPHVIZ_HOME%\bin, 多个配置之间要用 “;” 隔开 配置GRAPHVIZ_DOT, 变量值为 %GRAPHVIZ_HOME%\bin\dot.exe

还发愁画流程图?IDEA这款神仙插件全部帮你搞定!


还发愁画流程图?IDEA这款神仙插件全部帮你搞定!

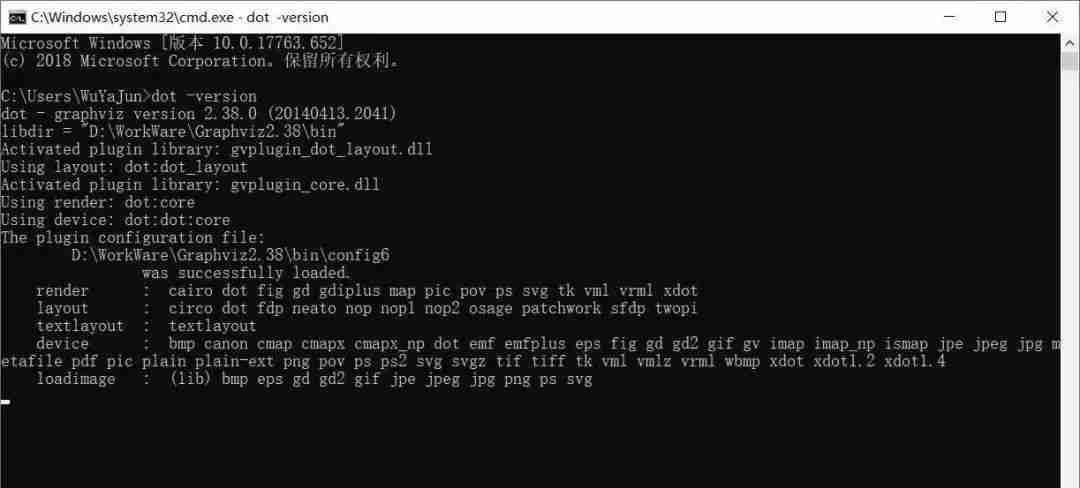

打开windows命令行, 使用dot -version出现以下页面就代表配置正常

还发愁画流程图?IDEA这款神仙插件全部帮你搞定!


idea 配置graphviz

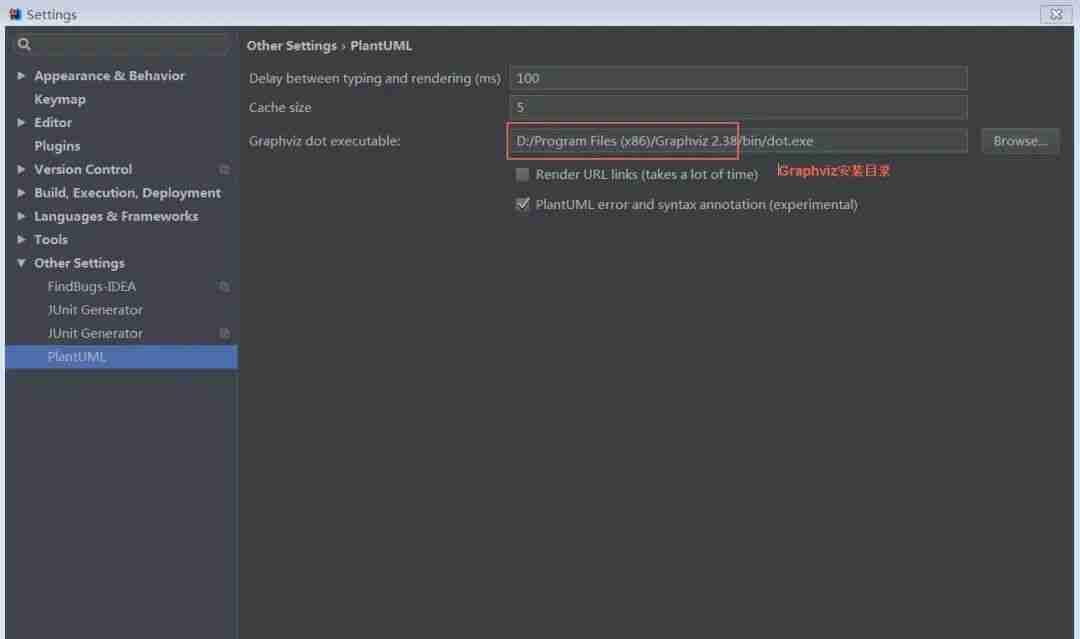

File -> Settings -> Other Settings -> PlantUML

还发愁画流程图?IDEA这款神仙插件全部帮你搞定!


使用plantUML画流程图

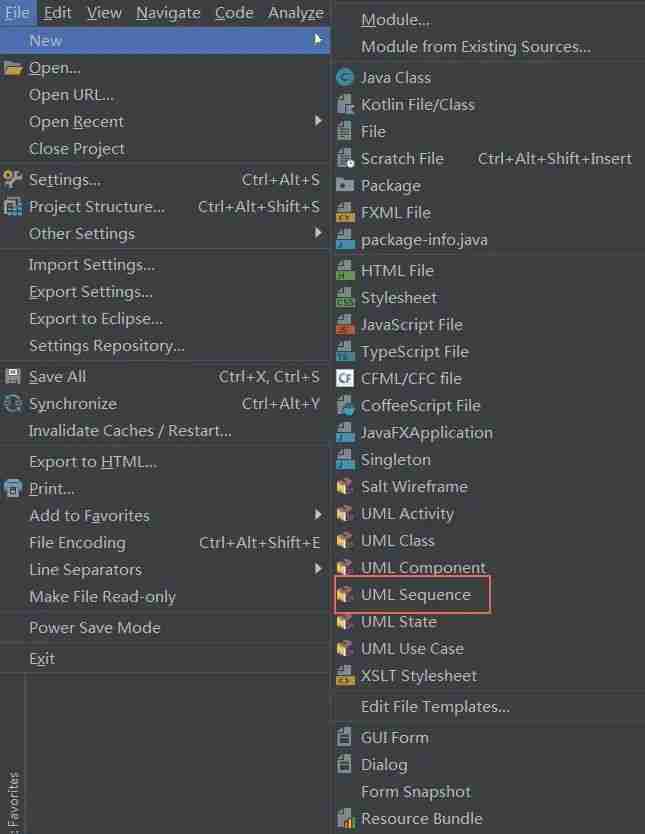

新建uml 文件

还发愁画流程图?IDEA这款神仙插件全部帮你搞定!


输入测试文字

代码语言:javascript代码运行次数:0运行复制
@startuml  Alice -> Bob: Authentication Request  Bob --> Alice: Authentication Response    Alice -> Bob: Another authentication Request  Alice <-- Bob: another authentication Response  @enduml

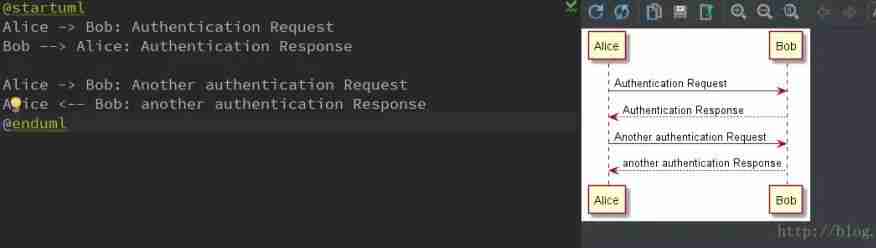

右边会实时现实流程图

还发愁画流程图?IDEA这款神仙插件全部帮你搞定!

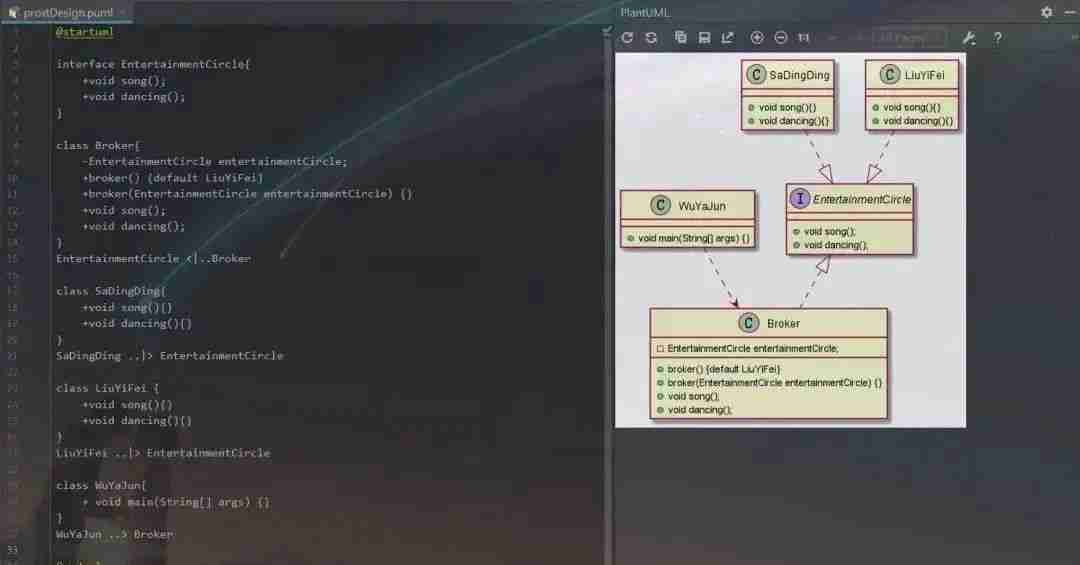

也可以根据所写的类,创建一个UML类图。也可以参考我们前天推荐的方式:IDEA中一个被低估的功能,一键把项目代码绘制成UML类图

还发愁画流程图?IDEA这款神仙插件全部帮你搞定!


其他

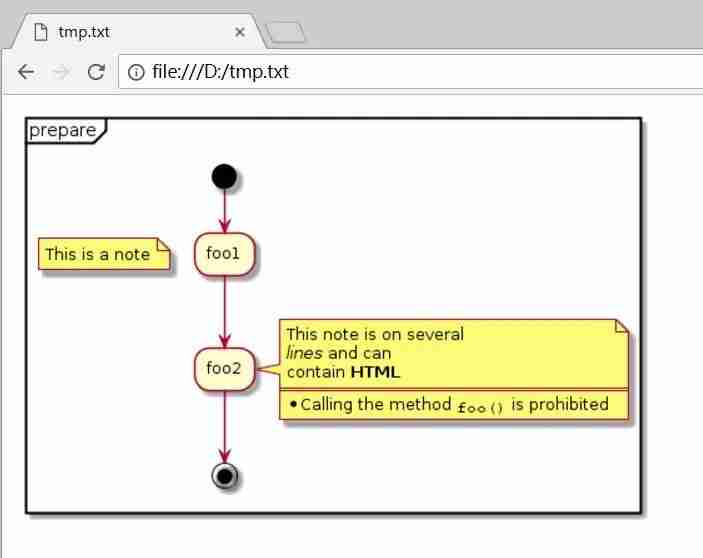

如果不想装graphviz,想直接用,可以下载chrome插件PlantUML Viewer,安装之后直接编辑文本,可以在浏览器直接显示。

还发愁画流程图?IDEA这款神仙插件全部帮你搞定!


代码语言:javascript代码运行次数:0运行复制
PS:如果觉得我的分享不错,欢迎大家随手点赞、在看。
本文内容来源于互联网,如有侵权请联系删除。
