SOLIDWORKS钣金展开:天圆地方技巧解析
作者:归人云淡风轻
时间:2025-07-12
来源:正软商城
浏览:110
使用SOLIDWORKS设计一个天圆地方的钣金件,并绘制其展开平面图。1、创建零件图纸2、绘制一个少了一角的圆形3、在拉伸凸台时设置参考几何体的方法4、确保两侧都绘制缺口5、放样折弯完成后进行轮廓设定即可完成。6、展开平面图示
本文目录
使用SOLIDWORKS设计一个天圆地方的钣金件,并绘制其展开平面图。

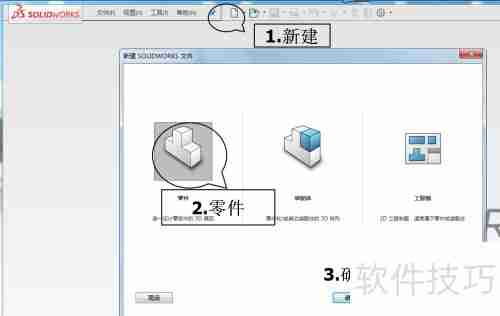

1、 创建零件图纸

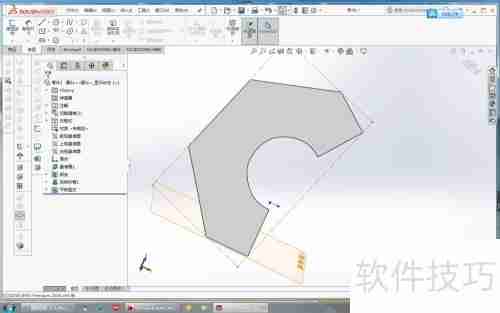

2、 绘制一个少了一角的圆形

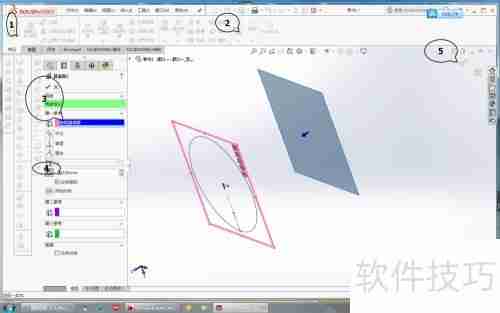

3、 在拉伸凸台时设置参考几何体的方法

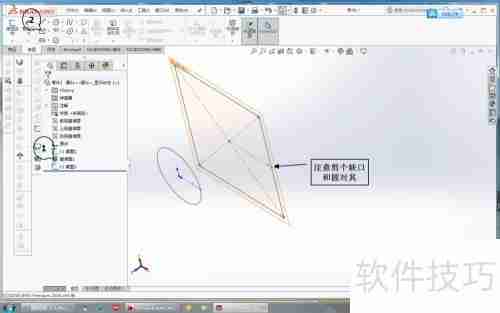

4、 确保两侧都绘制缺口

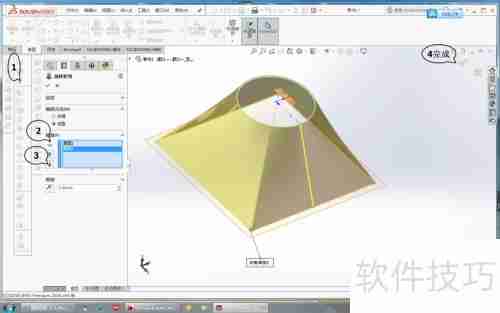

5、 放样折弯完成后进行轮廓设定即可完成。

6、 展开平面图示
