Win10 CAD填充图案添加方法
CAD作为基础设计中用于输出图纸的常用软件,其中的图案填充功能是我们经常使用的命令。然而,CAD自带的填充图案种类有限,如果想要添加自定义的图案,应该如何操作呢?本文将为大家介绍如何在CAD中添加和使用自定义图案的技巧。第一步:下载并整理填充图案首先,从网络上下载所需的填充图案包,并为文件夹命名以便日后查找和管理。第二步:定位CAD安装目录打开CAD的安装根目录,通常位于“E:\ProgramFiles\AutoCAD2010”,然后找到“Support”文件夹。该文件夹是放置自定义文件的理想位置。第
CAD作为基础设计中用于输出图纸的常用软件,其中的图案填充功能是我们经常使用的命令。然而,CAD自带的填充图案种类有限,如果想要添加自定义的图案,应该如何操作呢?本文将为大家介绍如何在CAD中添加和使用自定义图案的技巧。

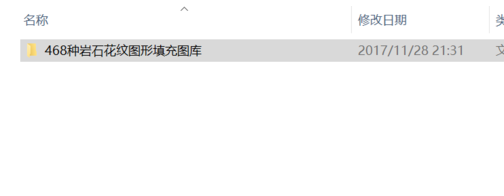

第一步:下载并整理填充图案
首先,从网络上下载所需的填充图案包,并为文件夹命名以便日后查找和管理。

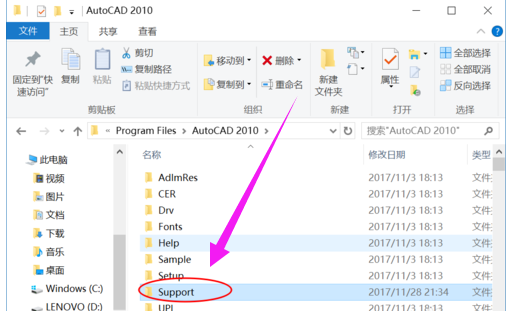

第二步:定位CAD安装目录
打开CAD的安装根目录,通常位于“E:\Program Files\AutoCAD 2010”,然后找到“Support”文件夹。该文件夹是放置自定义文件的理想位置。

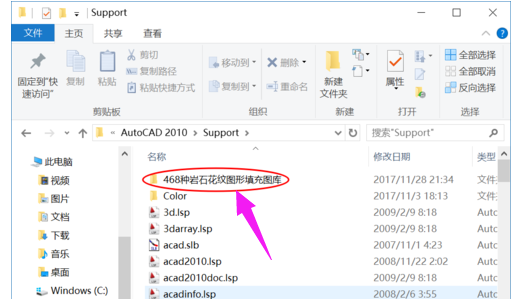

第三步:添加图案包到CAD
将下载好的填充图案包移动至“Support”文件夹内,并记住其具体路径,便于后续配置。

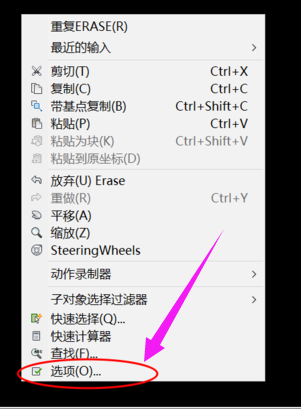

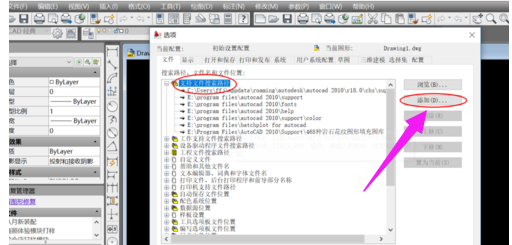

第四步:配置CAD支持路径
右键点击CAD界面底部的选项按钮,选择“选项”进入设置界面。在“支持文件搜索路径”选项卡中,点击“添加”,并将之前复制的图案包路径粘贴进去。

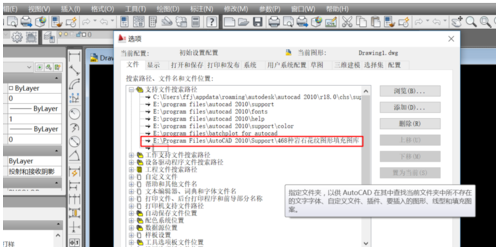

第五步:确认加载成功
完成路径添加后,点击确定保存设置。此时,新的图案包应已成功加载至CAD中。

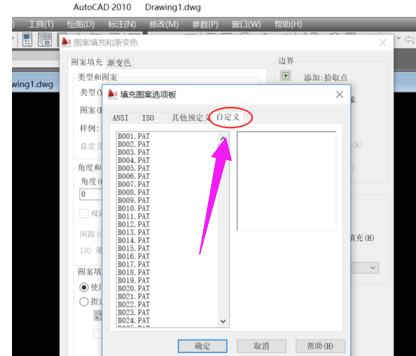

第六步:使用自定义图案
在使用填充命令时,选择“预定义”类型,然后点击“样例”区域进入自定义选项,即可调用刚刚添加的图案。


通过以上步骤,您就可以轻松地在CAD中添加并使用自定义的图案了。希望这篇教程对您有所帮助!
