Multisim14.0电路仿真入门教程
Multisim14.0是一款widely应用的绘图工具。对于初次接触电路仿真的用户来说,面对软件的英文界面可能会有些迷茫。接下来的内容将为大家详细介绍如何在Multisim14.0中完成基础电路的仿真操作,帮助大家迅速掌握技巧,顺利达成学习目的。1、首先打开已经下载好的Multisim14.0软件,如图所示(还未下载的朋友可以通过百度搜索下载)。2、然后把需要的电容、电阻等电子元件摆放到合适的位置,如下图所示。3、当选择某个元件时,会跳出一个窗口,里面可以挑选该类元件的具体型号,具体见下图。4
Multisim14.0是一款 widely 应用的绘图工具。对于初次接触电路仿真的用户来说,面对软件的英文界面可能会有些迷茫。接下来的内容将为大家详细介绍如何在Multisim14.0中完成基础电路的仿真操作,帮助大家迅速掌握技巧,顺利达成学习目的。
1、 首先打开已经下载好的Multisim14.0软件,如图所示(还未下载的朋友可以通过百度搜索下载)。

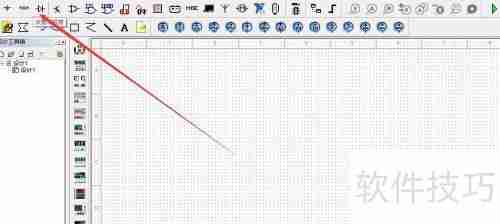

2、 然后把需要的电容、电阻等电子元件摆放到合适的位置,如下图所示。

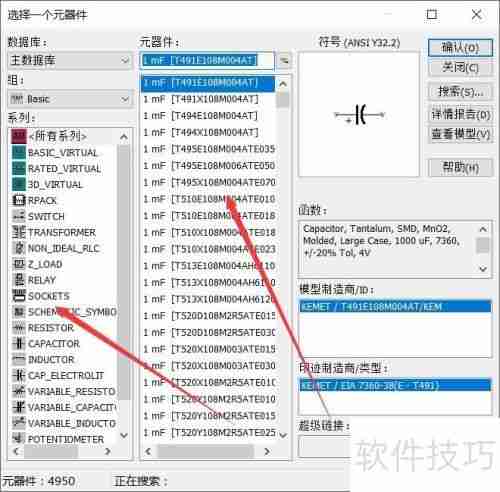

3、 当选择某个元件时,会跳出一个窗口,里面可以挑选该类元件的具体型号,具体见下图。

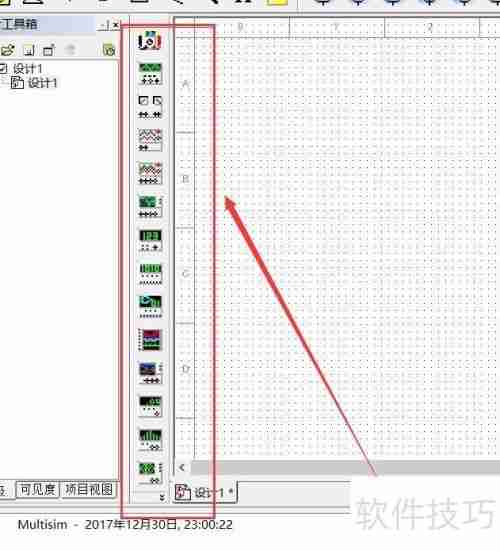

4、 在这里我们已经放置了一个电阻元件,并且选择了需要用到的仪表,具体如图所示。

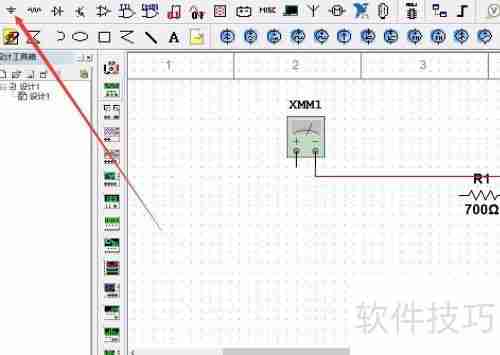

5、 完成布局后,如果发现没有电源,那么电路是无法工作的。这时就需要添加电源,点击箭头指向的选项即可,如下图所示。

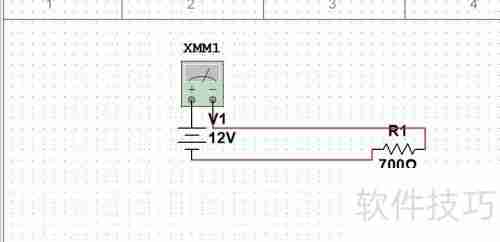

6、 添加完电源之后,基本的电路回路就构建好了,具体情况可参考下图。

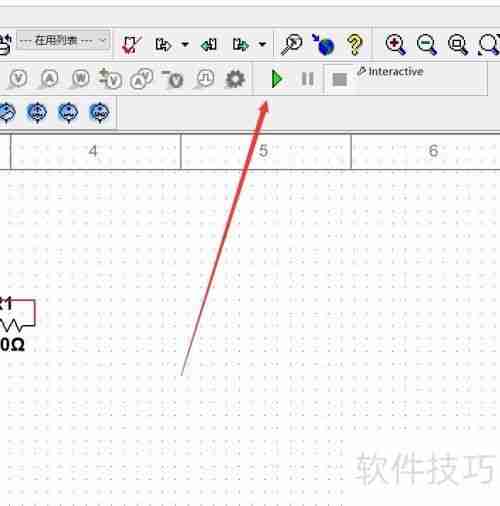

7、 最后一步就是启动仿真功能了,只需点击运行按钮就可以开始模拟了,整个过程如图所示。这样,整个电路的设计也就完成了。
