CAXA数控车编程入门教程详解

数控车床一般可以采用手动编程或者自动编程的方式。自动编程是指利用计算机或特定软件进行编程,例如UG、Pro/E、MasterCAM以及国产的CAXA等软件均具备自动编程的功能。本文将以零件加工为例,详细介绍其具体步骤。首先,启动CAXA数控车软件,把待加工零件的图纸绘制出来。在数控车床上加工此类回转体零件时,无需绘制完整的零件图形,仅需绘制一半轮廓即可,并确保图形的位置精确,如下图所示。这样做不仅能提升效率,还能保证加工的精度。接着,对图形进行处理:明确毛坯尺寸及加工后的轮廓形状,最终的效果如下图所示。毛

本文目录

    数控车床一般可以采用手动编程或者自动编程的方式。自动编程是指利用计算机或特定软件进行编程,例如UG、Pro/E、MasterCAM以及国产的CAXA等软件均具备自动编程的功能。本文将以零件加工为例,详细介绍其具体步骤。

    首先,启动CAXA数控车软件,把待加工零件的图纸绘制出来。在数控车床上加工此类回转体零件时,无需绘制完整的零件图形,仅需绘制一半轮廓即可,并确保图形的位置精确,如下图所示。这样做不仅能提升效率,还能保证加工的精度。

    CAXA数控车自动编程入门指南

    接着,对图形进行处理:明确毛坯尺寸及加工后的轮廓形状,最终的效果如下图所示。毛坯直径设定为50。

    CAXA数控车自动编程入门指南

    随后,通过指定带有激光剖线的部分作为多余的材料,通知电脑这些部分需要被移除,如下图所示。

    CAXA数控车自动编程入门指南

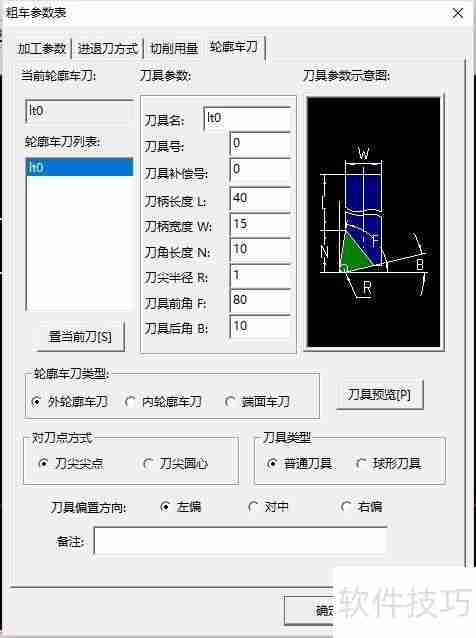

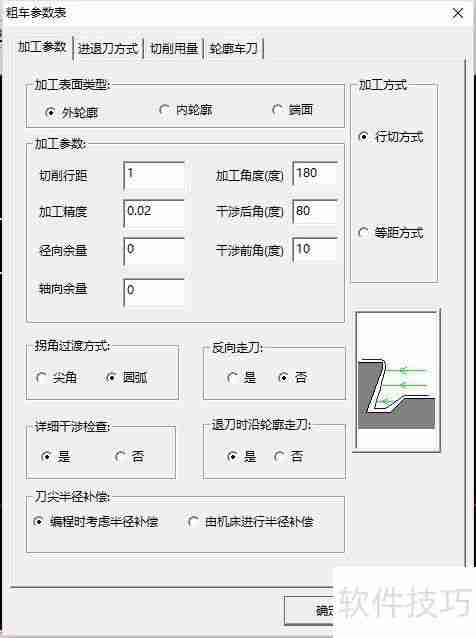

    接下来,运用CAM功能来设置参数,从而生成走刀路径。相关的切削参数已经预设为默认值,可以根据实际情况进行调整。

    CAXA数控车自动编程入门指南

    CAXA数控车自动编程入门指南

    然后,选取零件轮廓和毛坯,以此生成刀具路径轨迹,同时记住要选择限制链的拾取模式。

    CAXA数控车自动编程入门指南

    之后,选定刀具路径轨迹,进行模拟加工,验证轨迹是否准确无误。

    CAXA数控车自动编程入门指南

    最后,生成所需的加工程序,在将程序导入机床之前,务必确认通信接口类型,比如USB、CF卡或是RS232串口等,再将程序正确传输到机床中完成设置。

    CAXA数控车自动编程入门指南

    CAXA数控车自动编程入门指南
