Power LED正负极接法教学
如今电脑已十分普及,不少用户选择自己动手组装或维修主机。机箱内部的各种接口通常通过公母插头设计或字母标签进行区分,接线时相对直观易辨。然而一旦电源相关的排线被拔下,线缆杂乱且标识模糊,即便是有经验的用户也容易混淆,重新连接时常让人感到棘手。1、接口的第1脚和第3脚分别对应高清指示灯(HDLED)的正极与负极。2、第2脚和第4脚则为电源指示灯(PowerLED)的正负极定义端。3、第5、8、9脚均连接至接地端,也就是GND(地线)。4、第6脚为电源开关信号线(标记为power_SW),需与第8脚
如今电脑已十分普及,不少用户选择自己动手组装或维修主机。机箱内部的各种接口通常通过公母插头设计或字母标签进行区分,接线时相对直观易辨。然而一旦电源相关的排线被拔下,线缆杂乱且标识模糊,即便是有经验的用户也容易混淆,重新连接时常让人感到棘手。

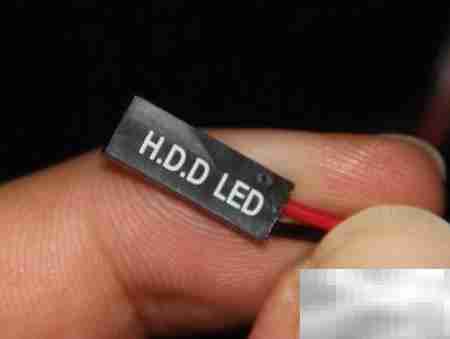

1、 接口的第1脚和第3脚分别对应高清指示灯(HD LED)的正极与负极。

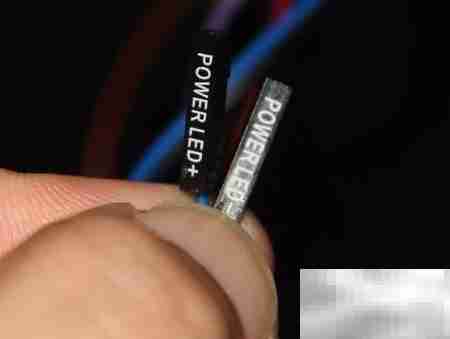

2、 第2脚和第4脚则为电源指示灯(Power LED)的正负极定义端。

3、 第5、8、9脚均连接至接地端,也就是GND(地线)。

4、 第6脚为电源开关信号线(标记为power_SW),需与第8脚短暂导通以触发开机操作。

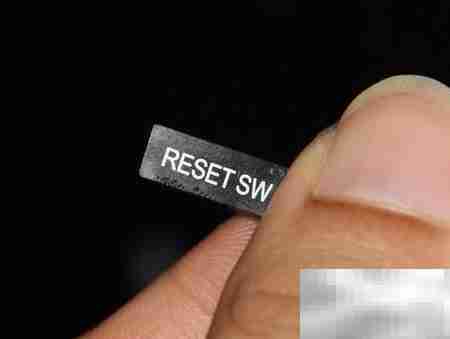

5、 第7脚为重启信号线(Reset SW),当其与第5脚短接时,可实现系统重启功能。

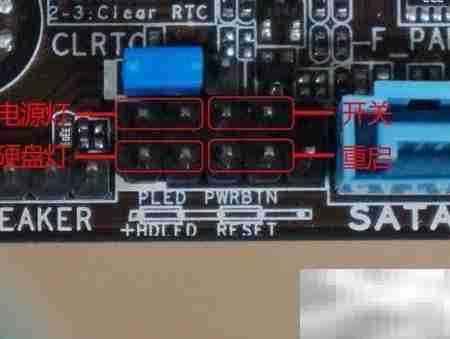

6、 针脚1与3用于连接硬盘活动指示灯(HD LED)
7、 针脚2与4是电源指示灯(Power LED)的连接位置
8、 重启功能由第5脚和第7脚配合完成
9、 开关机控制通过第6脚与第8脚的通断实现
