Ansys Workbench面载荷施加方法详解

本文详细讲解在Ansys Workbench中针对任意指定表面施加载荷的实际操作流程。

1、 在Workbench界面中新建一个静力学结构分析项目。

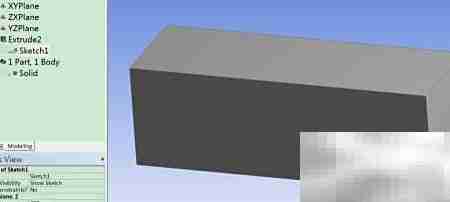

2、 建立所需的几何模型

3、 双击Geometry模块，进入DesignModeler环境，绘制一个长方体基础体。

4、 创建新草图，并通过拉伸生成三维实体。

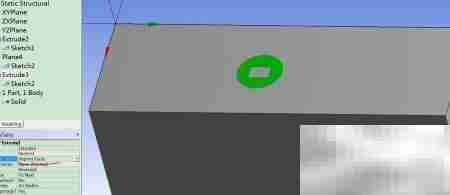

5、 在长方体上表面绘制草图并执行拉伸操作，注意选择“印记（Imprint）”模式以保留拓扑边界。

6、 进行网格划分设置

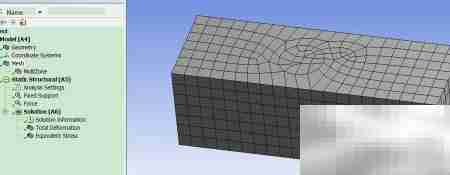

7、 双击Mechanical模块进入求解器环境，开展网格生成工作。

8、 推荐采用Muti-Zone划分方法，避免默认生成全四面体网格，从而提升计算精度与收敛性。

9、 添加边界约束条件

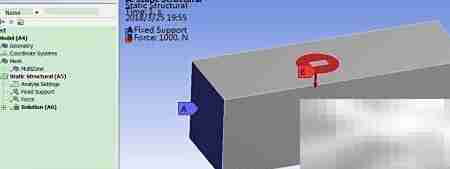

10、 对模型左端面施加“Fixed Support（固定支撑）”约束。

11、 施加外部载荷

12、 在先前通过印记方式创建的表面上施加垂直向下的压力载荷。

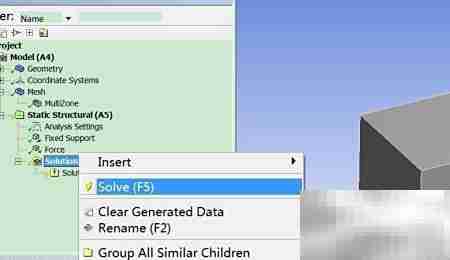

13、 执行求解运算

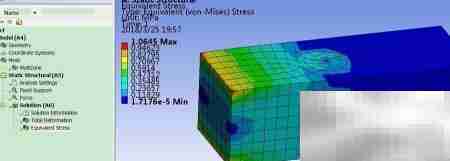

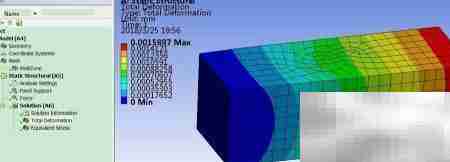

14、 查看并分析整体变形云图及等效应力（von Mises Stress）分布结果
