CAD绘制三菱标志教程详解

今天为大家带来一个CAD二维绘图小练习：三菱标志的绘制方法，操作清晰、步骤简洁，非常适合CAD新手学习与实践。

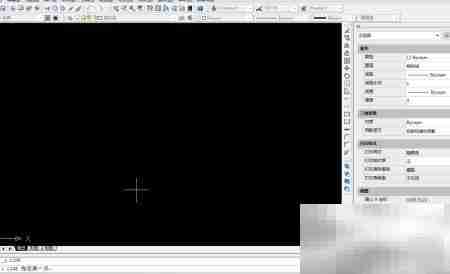

1、打开CAD软件，新建一个空白图纸文件。

2、调用“直线”命令（快捷键L）

3、先绘制第一个菱形轮廓。

4、输入坐标点“260,230”，回车确认

5、接着输入“230,190”，回车确认

6、再输入“3,260,150”，回车确认（注：此处“3”为相对极坐标前缀，表示长度3单位，角度260°，距离150？但按常规应为绝对坐标或标准极坐标格式；此处保留原文输入方式）

7、随后输入“4,290,190”，回车确认（同理，“4”为前缀，按原步骤执行）

8、按下C键并回车，完成首个多段线闭合

9、再次启动直线绘制命令（L）

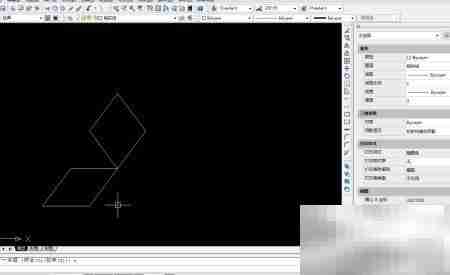

10、绘制第二个菱形结构。

11、输入起点坐标“260,150”，回车确认

12、输入“2,210,150”，回车确认

13、输入“3,180,110”，回车确认

14、输入“4,230,110”，回车确认

15、按C键+回车，闭合该菱形

16、继续启用直线命令（L）

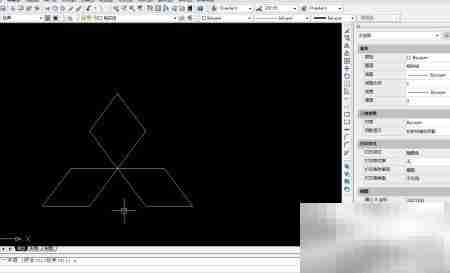

17、第三个菱形已成功绘制完成。

18、以“260,150”为起始点，回车确认

19、输入“2,310,150”，回车确认

20、输入“3,340,110”，回车确认

21、输入“4,290,110”，回车确认

22、最后按C键并回车，实现闭合
