中望CAD2020如何标注角度

在开展图形设计工作时，可以利用中望CAD2020软件进行绘图操作，建议从基本功能学起，比如为图形添加角度尺寸标注。那么，在该软件中如何实现角度标注？接下来将分步讲解详细的操作流程，助力用户高效掌握此项实用技能。

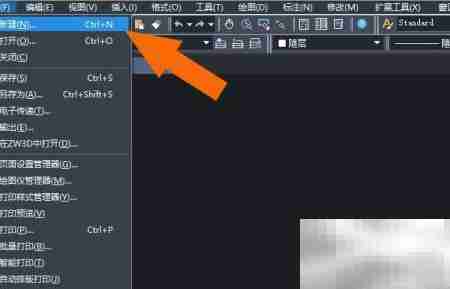

1、 开机后，启动中望CAD2020软件，进入界面后点击顶部菜单栏中的“新建”命令，操作如下图所示。

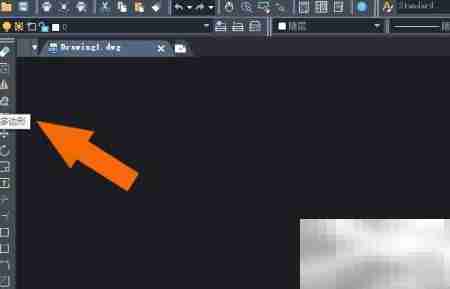

2、 在界面左侧的绘图工具栏中，单击“正多边形”图标，如下图所示。

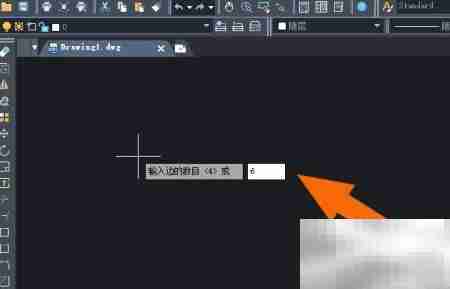

3、 激活正多边形绘制功能，在绘图区域指定边数并完成图形创建，具体操作参见下图。

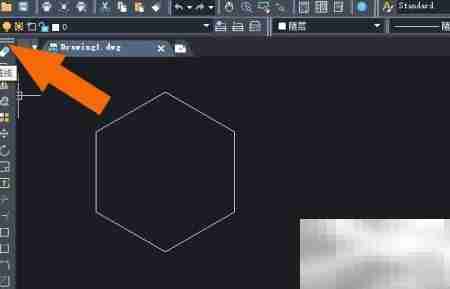

4、 在画布中绘制一个正六边形，随后使用鼠标左键点击左侧工具栏中的“直线”工具，如下图所示。

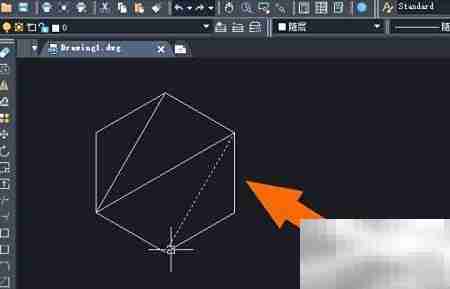

5、 切换至直线模式后，在绘图区依次点击三点，绘制出由三条线段构成的三角形，效果如下图所示。

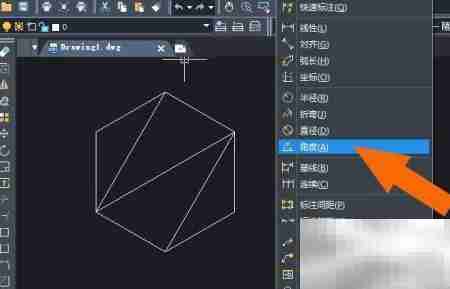

6、 点击顶部菜单栏中的“标注”→“角度”，或直接在标注工具栏中选择“角度标注”按钮，操作示意如下图。

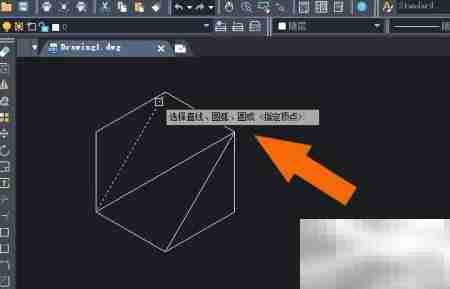

7、 根据提示，在画布中依次选取构成目标夹角的两条边（即三角形的两条边），如下图所示。

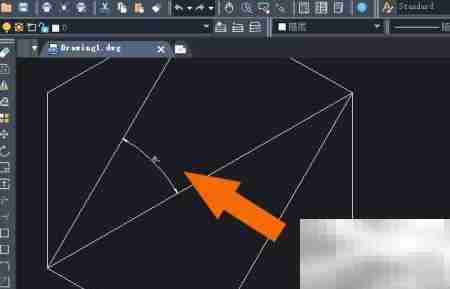

8、 完成选取后，系统自动生成角度数值标注，结果清晰可见，如下图所示。按此流程操作，即可熟练运用中望CAD2020完成图形的角度标注任务，操作直观、上手快捷，适用于日常设计需求。
