CNT电信1X网络测试技巧分享

在通信行业,网络优化工作具有极其重要的地位。对于刚入行的初级工程师而言,扎实掌握基础操作技能尤为关键。本文将围绕电信信号测试软件CNT,详细讲解1x模式下的测试流程,旨在帮助新手快速理解并上手网络优化的核心实践环节。1、首先需熟悉GPS模块与加密狗(文中简称“狗”)的物理外观。2、认识CNT软件图标,明确其专属界面标识。3、将待测手机、GPS定位设备及硬件加密狗依次接入电脑USB接口。4、启动CNT程序,进入主操作界面。5、右键点击“此电脑”→选择“管理”→进入“设备管理器”→展开“端口(COM

在通信行业,网络优化工作具有极其重要的地位。对于刚入行的初级工程师而言,扎实掌握基础操作技能尤为关键。本文将围绕电信信号测试软件CNT,详细讲解1x模式下的测试流程,旨在帮助新手快速理解并上手网络优化的核心实践环节。

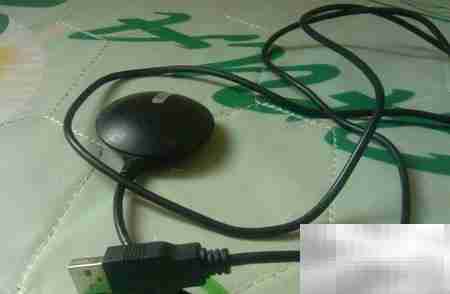

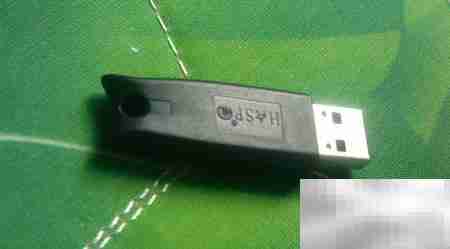

1、 首先需熟悉GPS模块与加密狗(文中简称“狗”)的物理外观。

CNT电信1X网络测试方法

CNT电信1X网络测试方法

2、 认识CNT软件图标,明确其专属界面标识。

CNT电信1X网络测试方法

3、 将待测手机、GPS定位设备及硬件加密狗依次接入电脑USB接口。

4、 启动CNT程序,进入主操作界面。

CNT电信1X网络测试方法

5、 右键点击“此电脑”→选择“管理”→进入“设备管理器”→展开“端口(COM 和 LPT)”,即可查看各设备所占用的串口编号。

CNT电信1X网络测试方法

6、 如图所示:8号端口对应GPS设备,20号端口用于手机数据通信;因同时插入了上网卡,系统还识别出6号端口。

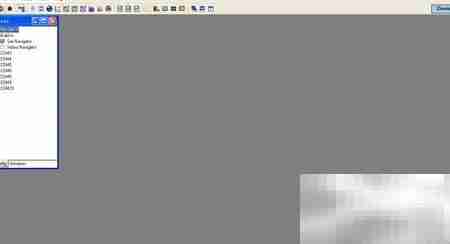

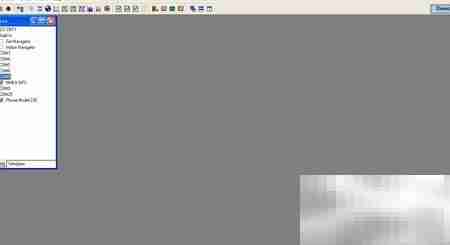

7、 软件启动后,需通过配置端口完成设备连接(此时端口已识别,但设备尚未完全握手成功,详见下图)。

CNT电信1X网络测试方法

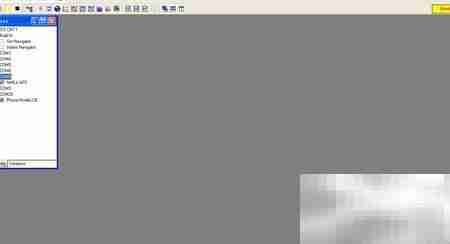

8、 完成设备连接后,点击界面上方红色按钮,当其变为蓝色方形状态即表示连接成功。注意观察窗口底部——若无红色报错提示,则说明通信正常;一旦出现红色文字,表明连接异常,需排查原因。

CNT电信1X网络测试方法

CNT电信1X网络测试方法

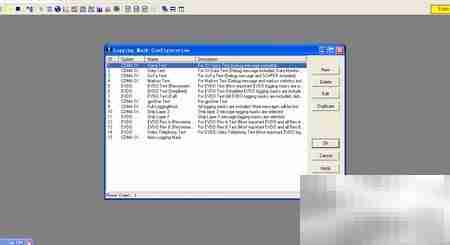

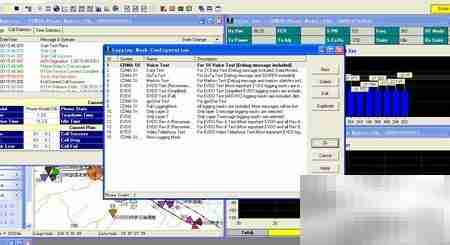

9、 将当前设备连接设置窗口最小化,保存为1X专用测试模板:点击“保存”按钮,勾选第一个选项(模板保存),确认后立即点击“取消”,无需另存文件即可完成模板固化。

CNT电信1X网络测试方法

CNT电信1X网络测试方法

10、 对比左右两张图可清晰看出标题栏变化:左侧为未保存状态,右侧显示“已保存模板”,标志配置已完成。

CNT电信1X网络测试方法

CNT电信1X网络测试方法

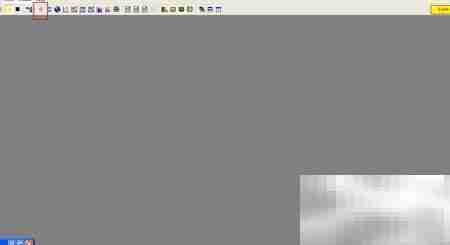

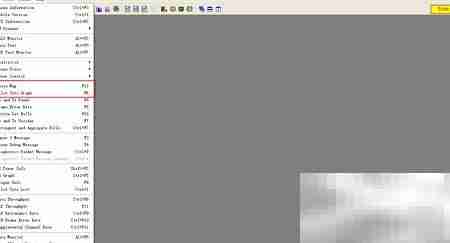

11、 点击对应功能图标即可打开测试视图窗口。由于当前仅接入一台终端设备,界面中仅呈现单一测试画面。

CNT电信1X网络测试方法

12、 按需开启各项监测窗口。

CNT电信1X网络测试方法

CNT电信1X网络测试方法

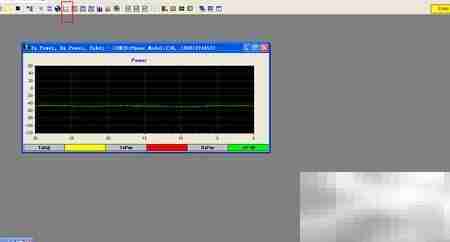

13、 下方区域为动态状态指示栏:手机空闲时显示一条横线;拨通电话后则升级为三条横线,直观反映通信链路激活状态。

CNT电信1X网络测试方法

CNT电信1X网络测试方法

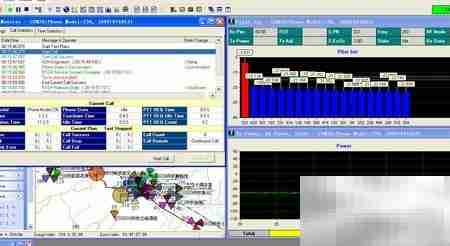

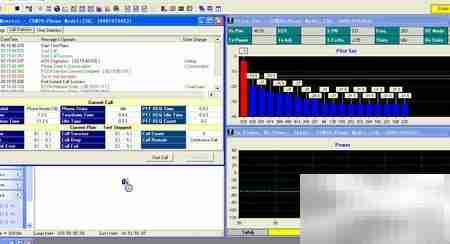

14、 所有需启用的测试窗口均已打开后的完整界面展示。

CNT电信1X网络测试方法

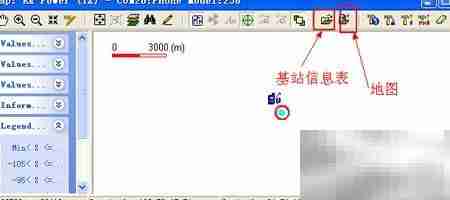

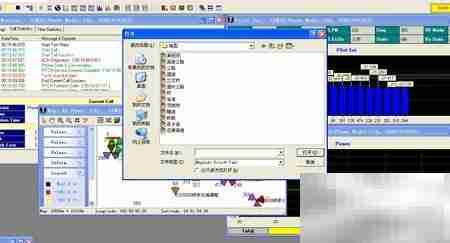

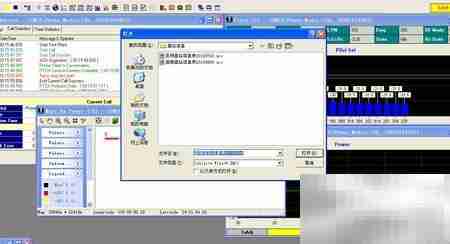

15、 在地图模块中导入电子地图与基站地理信息数据,构建可视化测试环境。

CNT电信1X网络测试方法

CNT电信1X网络测试方法

CNT电信1X网络测试方法

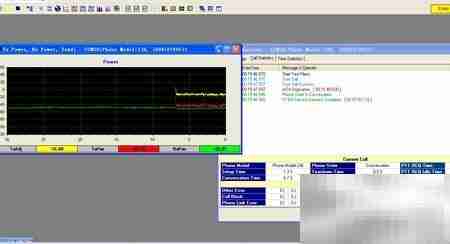

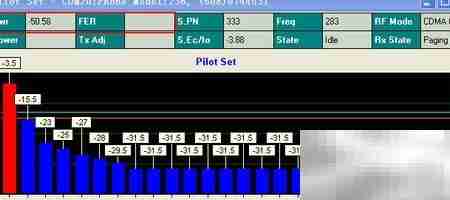

16、 实际测试过程中需重点关注右上角窗口中的关键参数:

  • RX pwr(接收功率):数值越小(负值越大),信号越弱,通话质量越差;
  • FER(误帧率):该值越高,语音断续或失真越明显;
  • S.PN(扇区PN码):用于区分不同基站扇区,辅助定位信号来源。
    在农村等广覆盖场景中,RX pwr维持在-85dBm左右基本满足通话需求;若低于-90dBm甚至接近-100dBm,则语音清晰度将显著劣化。

CNT电信1X网络测试方法

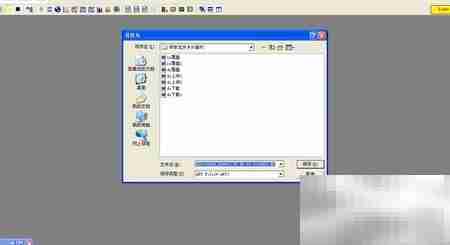

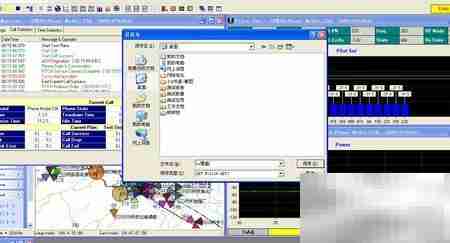

17、 数据记录前需先点击“保存”图标,待其变为灰色即代表路径已设定完毕,随后即可正式开始测试任务。

CNT电信1X网络测试方法

CNT电信1X网络测试方法

CNT电信1X网络测试方法

18、 设置就绪后,直接发起语音呼叫即可启动实时测试流程。

19、 至此,CNT软件中关于CDMA 1X模式的全流程测试操作已全部讲解完毕。

20、 测试全程务必开启自动保存功能,并在任务结束后第一时间对采集数据进行本地备份,确保结果可追溯、可复盘。
