CAD图怎么转换为JPG图片格式并进行导出

怎么导出CAD图 CAD图怎么转换成JPG图片格式

方法一：

导出的文件格式为JPG，并且底色为纯白色。

1. 调整视角

2.操作：在CAD的命令行输入“plot”并按下空格或回车，会弹出“打印”对话框。在对话框中找到“打印设备”选项并点击，然后选择“打印机配置”中的“名称（N）”。接着，点击下拉三角形，选择“PublishToWeb JPG.pc3”。继续向右下角滚动，找到“打印到文件”中的“文件名和路径”，将地址更改为您需要的位置，例如：桌面。

3. 注意：在进行绘图之前，请确保在CAD上将要打印的图形完整呈现出来，切勿在打印后才发现图形不完整。

另外一种方法：

导出的文件可以是BMP格式、3DS格式等，而且文件的背景色是黑色的。

1. 操作：在CAD的命令行中输入"export"，然后按下空格或回车键，将弹出"输出数据"对话框。在对话框的"文件类型（T）"中，点击下拉菜单选择所需的文件类型，以BMP为例，选择"位图（*.bmp）"。接下来选择要保存的路径，然后点击"保存"按钮。

2. 请注意：确保图像的完整性。

proe零件图怎么转换成cad图

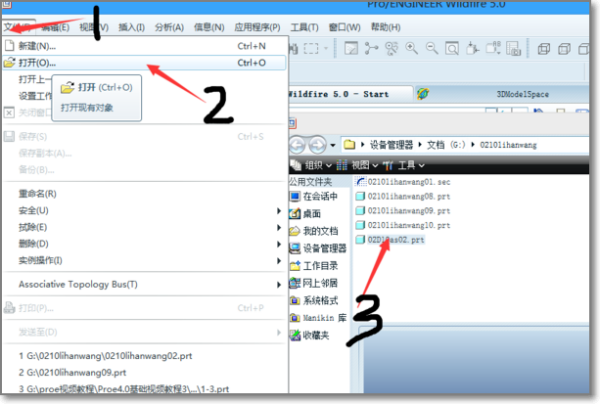

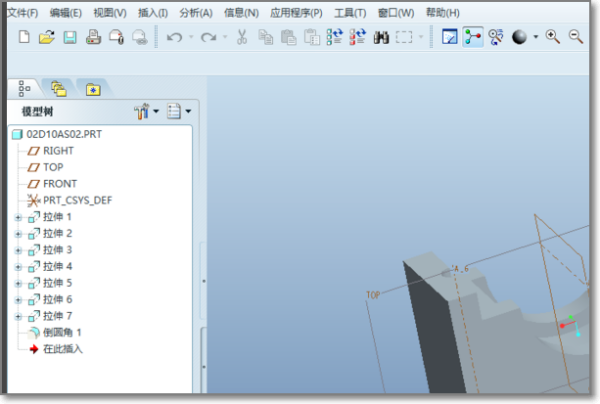

1、成功启动proe软件后，点击"文件"，再点击"打开"，找到并选择已经绘制好的proe 3D图形。点击"预览"，最后点击"确定"。这个步骤的主要目的是加载文件，要注意在加载文件时点击预览，以防加载错误的文件。

2、当文件加载完成后，会出现图形文件。在这一步，需要仔细检查图形是否已经完整绘制出来，因为如果在这个阶段出现问题而没有及时修正，最终生成的2D图纸也会是不合格的。因此，这一步也是非常重要的。

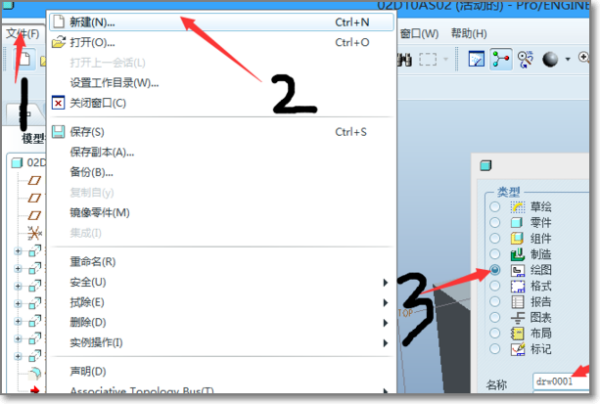

3、点击选项栏中的“文件”按钮，然后选择“新建”。接着，会弹出一个新建对话框，在该对话框中选择“绘图”选项。在指定文件名称后，取消勾选“使用默认模板”，最后点击“确定”按钮，即可进入下一步。

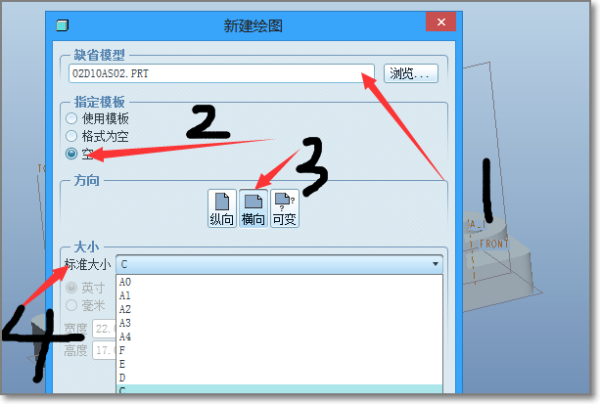

4、红线1标注的内容无需修改。红线2标注的是是否使用模板，具体是否使用需根据实际情况自行决定。红线3标注的是图纸的放置方向，可根据需要选择横向或竖向放置。红线4标注的是选择适合零件大小的图纸尺寸，根据具体情况自行决定。

5、进入2D转换界面后，在空白的图纸上点击鼠标右键，在弹出的对话框中选择“插入普通视图”，然后再次点击空白图纸（你点击的位置将作为绘图的起始点）。

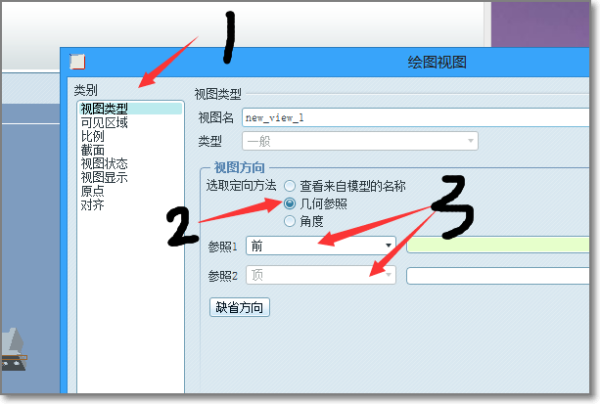

6、完成上一步操作后，会跳出一个选项对话框。请选择“视图类型”，在视图方向选择框中选择“几何参照”（对于初学者来说，建议选择几何参照）。然后，在其子选框中选择/设置相应的参照面。最后，点击“确定”按钮。

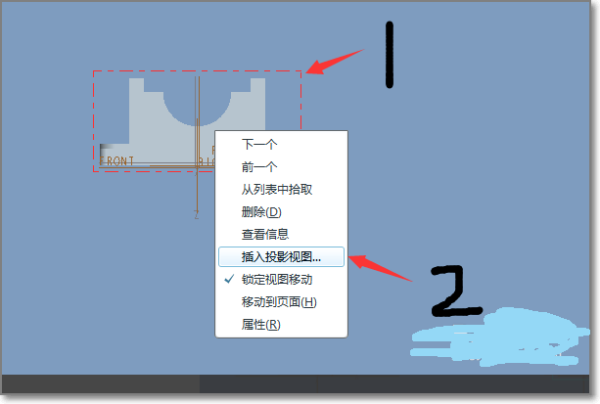

7、在图形上单击鼠标右键，选择“插入投影视图”选项。会出现一个对话框，在对话框中选择“插入投影视图”。这时候，你会看到鼠标光标下方出现一个投影视图的方框，只需将方框拖动到适当的位置即可。

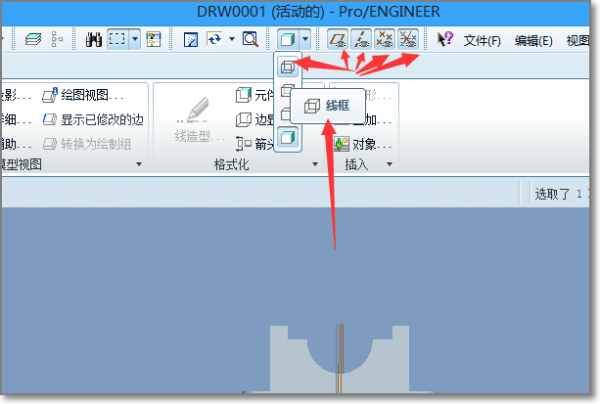

8、在进行下一步之前，点击“图形显示方式”，取消勾选“坐标系”和“参照”。请注意，如果不取消勾选，转换为2D图形时可能会出现干扰线段，导致图纸不够简洁。

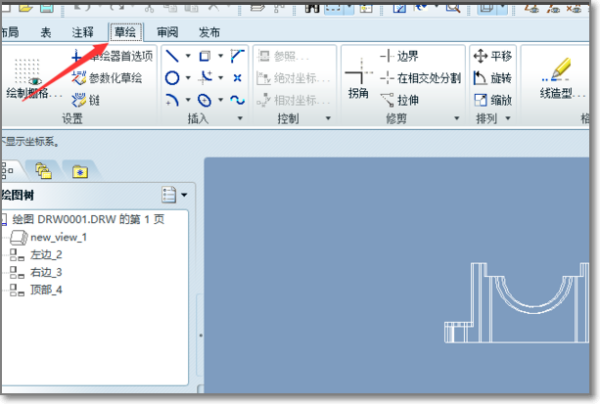

9、接下来的步骤是对图纸进行修改。如果对软件绘制的图形有不满意的地方，可以进行相应的修改。点击选项栏中的“草绘”按钮。这里的操作逻辑与AutoCad相似，如果你懂AutoCad，那么你就会使用这个功能。

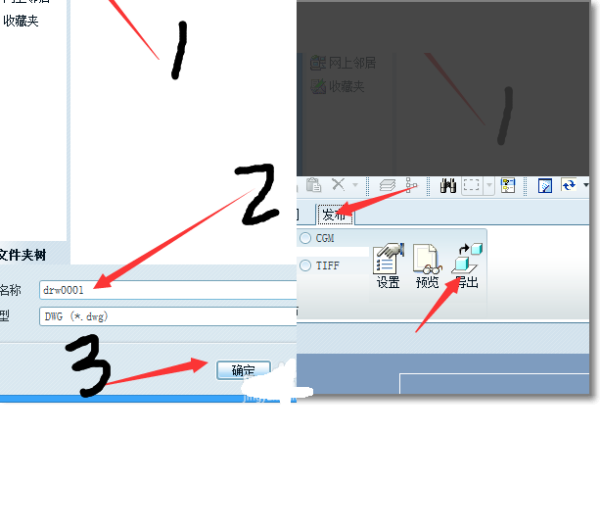

最后一步是点击选项栏中的“发布”按钮，然后选择“DWG”格式，再选择“导出”按钮。在弹出的对话框中，选择存储位置并给文件命名，最后点击“确定”来保存Proe 3D图为AutoCad 2D工程图，这样就完成了。
