CAD中如何制作动态块不要帮助里面的

CAD中如何制作动态块不要帮助里面的

动态块中的参数和动作有很多选择，无法一一列举。这里给个简单的例子，比如我画了一个简单的螺栓，虽然只是示意，并不是非常精确。希望不要对细节过于苛责。

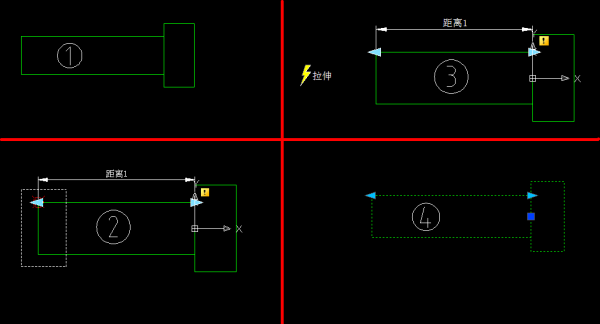

1. 画一个简易的螺栓。如图。

2. 进入块编辑器后，在如图所示的位置，可以通过增加一个“线性参数”来调整螺纹长度。此时，你会看到直线的两个端点上出现了两个青色的箭头。

然后切换到动作模式，在动作选项中选择“拉伸动作”。选择参数时，选择“线性参数”，这是在之前标注的参数上选择的。接下来选择与动作相关联的参数点，参数点就是参数上的两个点。现在想要改变螺栓长度的话，选择左侧的那个点。移动到该点时，会有一个红色圆圈提示。只能选择左点和右点，所以现在选择左点。然后选择拉伸框，在图2中按照白色矩形框选一下。接下来选择拉伸的对象，选择上下两根水平直线和左边的竖直直线。最后选择移动位置，由于拉伸动作是根据线性参数进行拉伸的，所以随便点一下就可以了，放在外部或者内部都没有关系，拉伸动作对此不敏感。

3. 处理完以上步骤后，图像将呈现出图3中的样子。此时，关闭图像编辑器之前，确保选择保存修改。

4. 退出块编辑器后，选择该块，如图4所示，在箭头处会出现一个方向指示。由于我们定义的拉伸是按照左侧的点动作进行的，所以当你拖动左边的箭头时，螺栓的长度会发生变化，而拖动右边的箭头则不会有任何变化。

总结一下，动态块的关键在于具备参数和动作，并且要能够将动作与参数关联起来。举个例子，拉伸动作对图形的效果是，两条水平线会被拉长，而短竖线则会被移动。这个效果可以通过使用拉伸命令（S）来实现，你可以自己研究一下具体的操作方法。至于其他的参数和动作，以及如何使用参数集，我就不多说了，因为打字实在太累了，还要作图、截图，所以我决定悬赏5分给大家，呃...天啊！

= CAD技术智囊团 =

怎么制作CAD中的查询动态块

1. 画一个简易的螺栓。

2. 进入块编辑器后，在如图所示的位置，可以通过增加一个“线性参数”来调整螺纹长度。此时，你会看到直线的两个端点上出现了两个青色的箭头。

然后切换到动作模式，在动作选项中选择“拉伸动作”。选择参数时，选择“线性参数”，这是在之前标注的参数上选择的。接下来选择与动作相关联的参数点，参数点就是参数上的两个点。现在想要改变螺栓长度的话，选择左侧的那个点。移动到该点时，会有一个红色圆圈提示。只能选择左点和右点，所以现在选择左点。然后选择拉伸框，在图2中按照白色矩形框选一下。接下来选择拉伸的对象，选择上下两根水平直线和左边的竖直直线。最后选择移动位置，由于拉伸动作是根据线性参数进行拉伸的，所以随便点一下就可以了，放在外部或者内部都没有关系，拉伸动作对此不敏感。

3. 处理完以上步骤后，图像将呈现出图3中的样子。此时，关闭图像编辑器之前，确保选择保存修改。

4. 退出块编辑器后，选择该块，如图4所示，在箭头处会出现一个方向指示。由于我们定义的拉伸是按照左侧的点动作进行的，所以当你拖动左边的箭头时，螺栓的长度会发生变化，而拖动右边的箭头则不会有任何变化。
