SolidWorks钣金展开技巧详解
SolidWorks作为众多机械领域的首选工具,因其简洁性和实用性而广受欢迎。雄关机械分享了钣金自动展开的实用技巧。1、启动零件图,在前视基准面上构建钣金部件,如L100×50×2(t=2.0),宽度为50,内部折弯半径设为R0.5。折弯参数采用K因子(K=0.45),配置完毕后确认,结果如图所示。2、钣金模块中的展开功能可以用来验证零件是否能成功展开,如图所示。3、在设计树中,选取平板样式1,右键点击后找到输出DXF/DWG选项,点击确定,将其保存至指定文件夹或桌面上方便日后查阅,如图所示。4、
SolidWorks作为众多机械领域的首选工具,因其简洁性和实用性而广受欢迎。雄关机械分享了钣金自动展开的实用技巧。

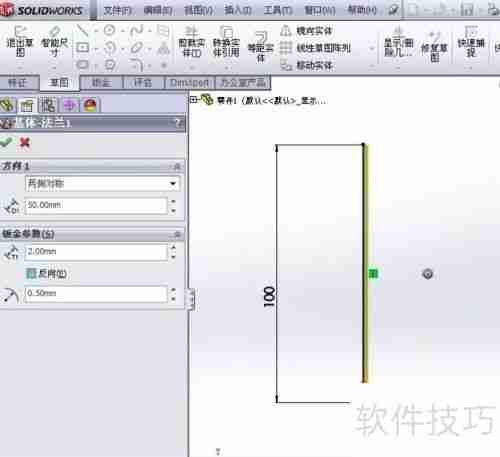

1、 启动零件图,在前视基准面上构建钣金部件,如L100×50×2(t=2.0),宽度为50,内部折弯半径设为R0.5。折弯参数采用K因子(K=0.45),配置完毕后确认,结果如图所示。

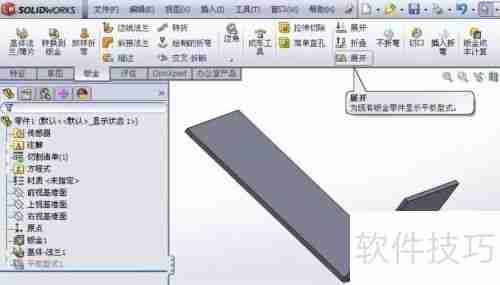

2、 钣金模块中的展开功能可以用来验证零件是否能成功展开,如图所示。

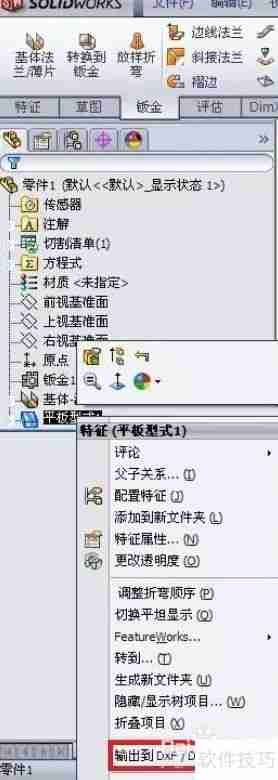

3、 在设计树中,选取平板样式1,右键点击后找到输出DXF/DWG选项,点击确定,将其保存至指定文件夹或桌面上方便日后查阅,如图所示。

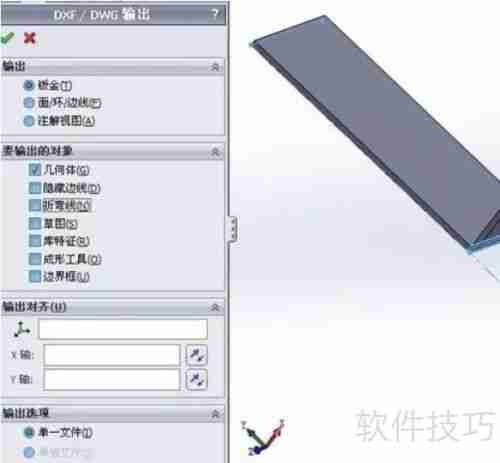

4、 保存时会弹出DXF/DWG参数设置窗口,直接使用默认设置即可。如果需要,可以勾选要导出的DXF/DWG文件中的折弯线,如图所示。检查无误后,继续保存以完成整个过程。
