excel怎么制作半圆气泡信息图表

Excel怎么制作半圆气泡信息图表

先来看原始数据。下图展示了一组典型的增长数据，其中“倍数”这一列是跟随年份逐年攀升的。这种数据趋势，用常规的柱状图或折线图当然可以展示，但视觉冲击力往往不够。今天要做的，就是用一种更直观、更具设计感的半圆气泡图来呈现。

直接拿原始数据是画不出目标图表的，关键一步在于构建辅助列。这一步稍有技巧，但理清逻辑后就很清晰了。

首先，我们需要三组辅助数据：

第一组（辅助列1）： 准备一列全部为0的数据。它的作用很明确，就是让所有气泡的圆心都落在X轴上，为后续形成“半圆”布局打下基础。

第二组（辅助列2）： 这里涉及一个核心原理——气泡图里，气泡的面积（而非半径）与数据大小成正比。为了让气泡的半径能正确反映“倍数”关系，我们需要对原始数据开平方。公式很简单，就是 D2=SQRT(B2)，然后向下填充即可。这一步确保了气泡半径的比例正确。

第三组（辅助列3）： 这是定位的关键，决定了每个气泡圆心的水平位置。思路是这样的：为了让气泡从左到右紧密相切排列，第一个气泡的圆心，其横坐标应该等于它的直径（即半径的2倍）。所以，公式是 E2=2*D2。

那么后续的圆心位置怎么算呢？其实也不复杂：当前气泡的圆心横坐标 = 前面所有气泡的直径之和 + 当前气泡的半径。用公式表达就是 E3=2*(2*SUM($D$2:D2)+D3)，然后向下填充。这个公式里的“乘以2”是为了给气泡放大预留空间，保证它们即使变大也不会重叠。

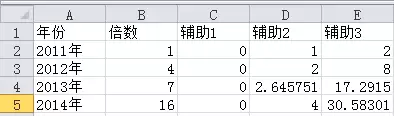

完成这三步，你就会得到下面这样一套完整的辅助数据，这是制作图表的“骨架”。

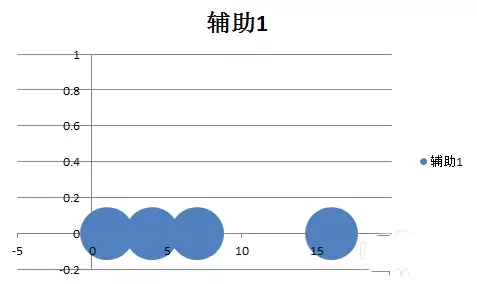

骨架有了，接下来开始“搭肉”。如下图1所示，选中“辅助列3”和“辅助列1”这两列数据（也就是X轴和Y轴的坐标数据），然后点击【插入】-【图表】-【其他图表】，选择“气泡图”。你会得到一个初始的、位置可能不太对的气泡图，如图2所示。

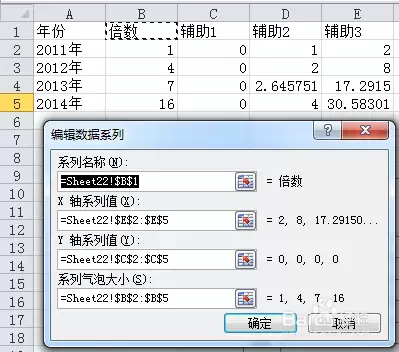

别急，这是因为数据源还没指定对。选中图表，在【图表设计】选项卡中找到【选择数据】，点击【编辑】。在弹出的对话框中（如下图1所示），进行关键设置：

• X轴系列值： 选择我们计算好的“辅助列3”（圆心横坐标）。
• Y轴系列值： 选择“辅助列1”（那列全0的数据，确保圆心在X轴）。
• 气泡大小： 这里选择原始的“倍数”数据列，或者我们计算出的“辅助列2”也可以（因为它们是平方关系）。这决定了气泡的实际大小。

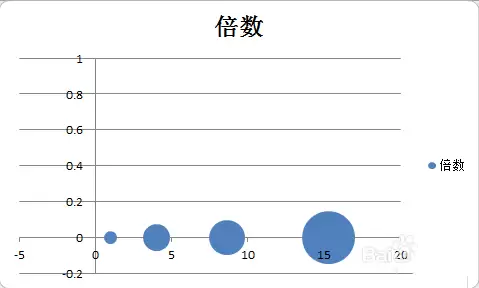

确认后，图表就会立刻变得规整起来，气泡开始按照我们计算的位置和大小排列，如下图2所示。

现在图表雏形已现，但还差最后几步“精修”。首先处理坐标轴：

设置横坐标轴格式： 将最小值设为0，主要刻度单位设为1。接着，把主要刻度线类型和坐标轴标签都设置为“无”，线条颜色也选“无线条”。这样，横坐标轴就从视觉上“消失”了，只留下一条基准线。

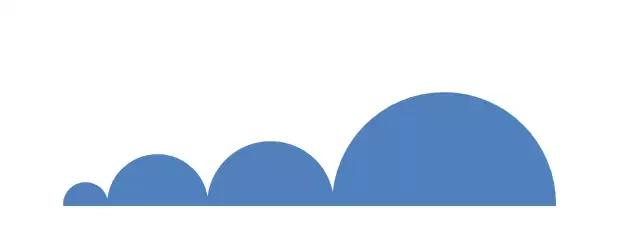

设置纵坐标轴格式： 关键一步来了——将纵坐标轴的最小值也设为0。这样一来，所有气泡的下半部分就被“切掉”了，完美呈现出我们想要的半圆效果。

最后，选中气泡系列，在格式设置中调整“气泡缩放”比例，微调一下，让相邻气泡之间刚好呈现相切的状态，既不重叠也不分离。

到了最有趣的美化环节。你可以为每个半圆设置填充颜色，建议采用同一色系、依次加深的方案，这样既能体现层次感，又显得专业统一。

然后，插入文本框添加标题和数据标签，修改为自己喜欢的字体。如果想增加一些质感，不妨试试将图表区的背景填充设置为某种微妙的图案填充。

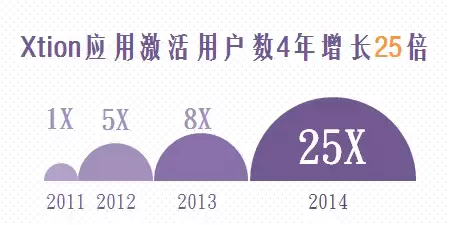

经过这些步骤，一个专业、直观且美观的半圆气泡信息图表就大功告成了。最终效果如下图所示，是不是比单纯的数字表格生动多了？
