autoCAD如何进行倒圆角

在AutoCAD绘图中，倒圆角操作是一项常用的功能

想让设计图纸的边角变得平滑流畅，提升整体的美观度和专业感吗？倒圆角这个功能，绝对是你的得力助手。下面，我们就来一步步拆解，如何在AutoCAD中高效、准确地完成倒圆角操作。

一、打开软件并准备图形

首先，启动你的AutoCAD软件，打开需要编辑的图形文件。如果你是从头开始新建一个图形，可以先用绘图工具，勾勒出带有需要处理尖角的轮廓，为接下来的操作做准备。

二、找到倒圆角命令

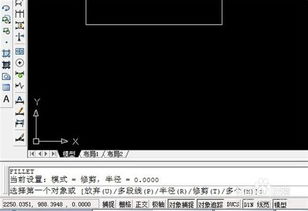

启动命令的路径其实很灵活。最直观的方法，是点击软件界面顶部的“修改”选项卡，在下拉菜单里找到“圆角”命令。当然，对于习惯键盘操作的老手来说，直接在命令行输入“FILLET”然后回车，效率会更高。

三、设置圆角半径

命令启动后，命令行会提示你输入圆角半径。这时候，键入你想要的数值就好，比如输入“5”。如果对当前默认的半径值满意，直接按回车键跳过这步，系统就会沿用之前的设置。

四、选择要倒圆角的对象

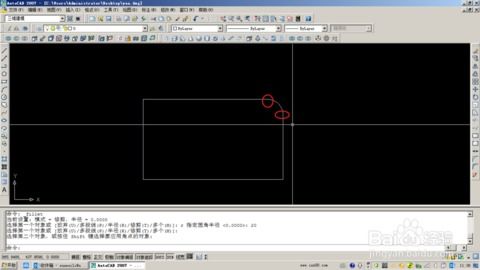

接下来是关键一步：根据提示，依次选择需要倒圆角的两条边。选择时得留个神，确保光标准确点击在目标边上。除了逐一点选，也可以试试窗口选择，一次性框选多条需要处理的边，这对于批量操作尤其方便。

五、完成倒圆角操作

一旦两条边选择完毕，AutoCAD便会瞬间生成平滑的圆角，效果立竿见影。同一个图形上如果还有其他角落需要处理，只需重复上述选择步骤即可，非常高效。

六、检查与调整

操作完成后，别忘了仔细检查一遍。圆角的大小、过渡是否自然，都关系到最终成品的质感。如果发现效果不理想，比如半径设大了或小了，完全不用担心。重新执行命令，修改半径数值，再次选择边线进行调整就好，整个过程可逆且灵活。

掌握以上几个步骤，无论是处理简单的二维草图，还是修饰复杂的三维模型，倒圆角功能都能帮助你轻松提升设计的完成度与精致感，让绘图工作事半功倍。
