如何加载cad图层线型-cad图层线型加载方法
在CAD绘图中,合理加载图层线型是一项重要的基础操作 它能帮助图纸的表达更清晰、设计意图更准确,直接关系到最终图纸的专业性和规范性。说起来,线型加载这事儿,到底该怎么入手呢? 第一步:找到线型管理的入口 打开CAD软件后,你需要在菜单栏中找到“格式”这一项,点击其中的“线型”选项。这一步是整个操作的
在CAD绘图中,合理加载图层线型是一项重要的基础操作
它能帮助图纸的表达更清晰、设计意图更准确,直接关系到最终图纸的专业性和规范性。说起来,线型加载这事儿,到底该怎么入手呢?
第一步:找到线型管理的入口
打开CAD软件后,你需要在菜单栏中找到“格式”这一项,点击其中的“线型”选项。这一步是整个操作的门户。
第二步:打开线型管理器

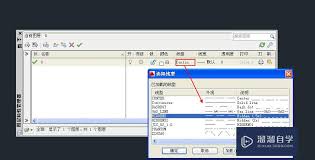

接着,屏幕上会弹出“线型管理器”对话框。这里会清晰地列出当前已经加载好的所有线型。想要加入新的线型?很简单,直接点击对话框里的“加载”按钮。

第三步:选择并加载所需线型
点击之后,“加载或重载线型”对话框就会跳出来。CAD软件自带的丰富线型库都在这里了。挑选的时候,关键得看你的绘图需求——实线通常用来勾勒可见轮廓,而虚线则更适合表示隐藏的边线或内部结构。在列表中找到符合本次任务的那个线型,点击“确定”,它就被顺利地添加到管理器的列表里了。
第四步:设置为当前线型
加载完成后,回到“线型管理器”对话框,选中你刚刚添加的线型,然后果断点击“当前”按钮。这一步至关重要,意味着之后所有的绘图操作,都会默认使用这个线型。

第五步:别忘了调整线型比例
线型加载好,显示效果也得跟上。合适的线型比例能让虚实间隔看起来更舒服,图纸整体也更清晰。在“线型管理器”中选中目标线型,然后在“全局比例因子”框里输入数值。这时候,多看看预览窗口,边调边看,直到效果满意为止。
话说回来,不同的CAD版本在操作界面和细节上可能会有些许不同,但核心的加载逻辑是完全相通的。真正熟练掌握这套方法,绘图效率和质量都会有肉眼可见的提升。无论是建筑平面、机械零件还是电气线路图,合理的线型运用都能让图纸信息传达得更精准、更专业,为后续的每一个工作环节打下清晰、可靠的基础。
