Creo零基础入门：新建零件与第一次拉伸建模完整指南

新建零件与模板选择

在Creo或ProE环境中，第一步是创建正确的文件基础。建议初学者避免直接进行复杂曲面或装配体设计，而是从简单的拉伸实体开始，以熟悉软件的基本交互逻辑。

创建新文件

1. 打开Creo软件，点击 文件 → 新建。
2. 在类型中选择 零件，子类型选择 实体。
3. 文件名建议使用纯英文或数字组合（如 first_part），以避免后续保存、导出或协作时因路径编码问题导致的错误。

确认单位模板

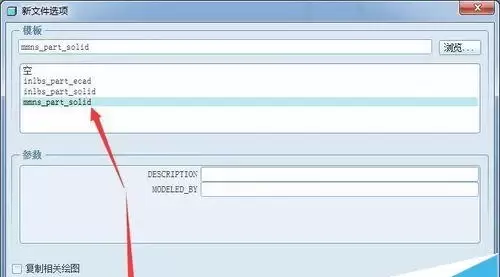

系统通常会弹出模板选择窗口。对于国内大多数工程应用，推荐选择类似 mmns_part_solid 的公制实体模板。

• 关键点：确认单位体系为毫米（mm）且类型为实体。
• 风险提示：若误选英制模板，后续输入尺寸时会出现比例严重不符的问题，导致模型过大或过小。

进入拉伸命令与草绘平面

完成文件创建后，下一步是调用建模命令。不同版本的Creo或ProE界面布局可能略有差异，但核心逻辑一致。

找到拉伸入口

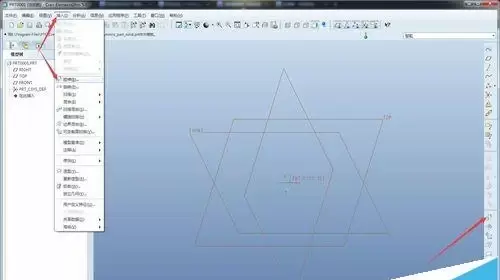

在功能区或菜单中找到 拉伸 命令。若工具栏未直接显示，可通过 插入 → 拉伸 菜单路径查找。该命令是生成三维实体的基础工具。

选择草绘平面

启动拉伸命令后，软件会提示定义草绘平面。初学者建议选择标准基准面之一：TOP（顶视）、FRONT（前视）或 RIGHT（右视）。

• 操作要点：选择平面时需注意其法线方向，拉伸高度将沿垂直于该草绘面的方向生成。
• 建议：首次练习可选择 TOP 面，便于直观理解“从上往下”或“从下往上”的拉伸方向。

绘制草图与设置拉伸深度

草绘是拉伸建模的核心。草图的质量直接决定最终实体的形态。

绘制封闭轮廓

进入草绘环境后，使用绘图工具（如矩形、六边形或圆）绘制一个简单图形。

• 核心要求：轮廓必须封闭。即所有线段首尾相连，无缺口。
• 约束建议：虽然初学者可暂不添加复杂约束，但建议尽量使用水平、垂直约束，以确保图形稳定性。
• 错误处理：若轮廓未封闭，拉伸时系统可能仅生成曲面或提示“截面无效”，无法生成实体。

设置拉伸深度

退出草绘后，在拉伸特征对话框中设置深度参数。

1. 输入数值，如 20 或 30（单位取决于模板，通常为mm）。
2. 观察深度箭头方向：若模型向反方向生成，可通过切换拉伸方向按钮调整，无需重新绘制草图。
3. 点击确认完成特征。

检查结果与常见问题排查

建模完成后，需对结果进行验证，确保符合设计预期。

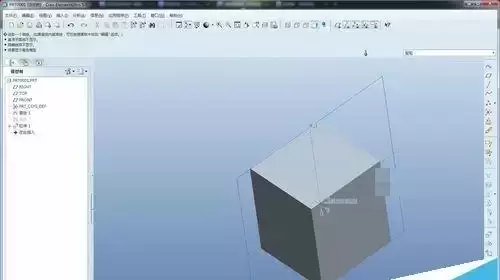

成功标志

• 视图检查：旋转视图，确认零件正面、侧面和顶部完整，无缺面或破孔。
• 模型树：在左侧模型树中应出现新的拉伸特征节点。
• 实体属性：鼠标悬停或右键属性中，类型应显示为“实体”而非“曲面”。

常见问题与解决方法

找不到拉伸按钮

原因：当前可能处于草绘、装配或其他非零件环境。

解决：确认文件类型为“零件”，并从功能区或 插入 菜单重新查找拉伸命令。

拉伸无法生成实体

原因：草图未闭合或存在自相交线段。

解决：返回草绘界面，放大检查线段端点是否重合。使用约束或修剪工具清理多余线段，确保轮廓封闭后重新确认。

模型尺寸比例异常

原因：模板单位与输入数值不匹配（如英制模板输入毫米数值）。

解决：检查模板单位设置（mm/inch），并核对拉伸深度参数。不要仅依赖视图缩放判断尺寸，应查看实际尺寸标注。

操作建议

建议在完成每个稳定特征后保存文件。工程设计软件的学习节奏应遵循“小步快跑”，每完成一个简单特征即保存，以便在后续练习失败时能快速回退到成功状态。

总结

Creo零基础入门的第一条主线是：新建零件 → 选择模板 → 进入拉伸 → 绘制封闭草图 → 生成实体。掌握这一流程后，后续的倒角、孔、阵列和装配操作将变得直观且易于理解。建议读者反复练习此案例，直至形成肌肉记忆，再进阶至更复杂的建模任务。
