SolidWorks圆弧截断标注:从清晰到高效的实用指南

在SolidWorks的绘图世界里,想让尺寸信息既精准又一目了然?圆弧截断标注绝对是绕不开的关键技巧。它就像图纸上的导航,直接影响着模型的理解深度与后续制造的准确性。那么,如何把它用得又快又好呢?

第一步:锚定目标——准确选择标注对象

万事开头准。处理圆弧截断时,第一要务是确保选中的是那段完整且最具代表性的截断轮廓。手一抖选偏了,后续标注的尺寸就可能和实际模样对不上,差之毫厘,后续麻烦可不少。

第二步:安放位置——让尺寸“长”在关键处

尺寸标在哪,大有讲究。理想的位置,既要让截断特征一目了然,又不能破坏视图的整体协调。比如,直接标在圆弧截断的端点,或者跟截断紧密相关的特征线上,让人一眼就能建立尺寸与形状的关联,读图自然就顺畅了。

第三步:对号入座——匹配最合适的标注类型

截断形态不同,标注的“武器”也得换。面对笔直的截断段,线性标注能干净利落地给出长度;如果截断包含弧段,半径标注就是表达弯曲程度的利器;而遇上涉及方向变化的截断,角度标注就能精准锁定几何关系。用对了工具,表达效率直接翻倍。

第四步:追求严谨——确保准确性与一致性

一张图纸里,风格统一是专业度的体现。对于模型中反复出现的类似圆弧截断,坚持使用同一套标注标准和样式。这不仅是给自己行方便,便于后续修改和管理,更能让协作伙伴无缝理解你的设计意图,团队效率自然就上去了。

第五步:善用利器——激活智能标注提效

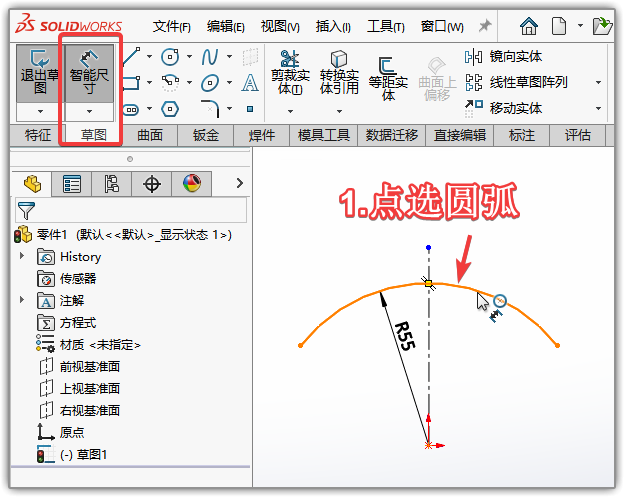

别忘了,SolidWorks自带了“智能帮手”。开启智能标注功能,软件能自动识别圆弧截断的关键几何要素,并给出合理的标注建议。很多重复性劳动可以交给它,能省下大量手动点选手输的时间,何乐而不为?

最后一步:不可或缺的收尾检查

标注完成,工作只算完成了一半。务必花几分钟仔细核对:所有尺寸数字都准确吗?标注位置都恰到好处吗?是否完全符合模型的真实几何状态?只有确认无误,这些标注才能成为后续设计、加工环节里值得信赖的依据,稳稳托住整个项目的推进。说到底,把这些圆弧截断标注的技巧练熟,在SolidWorks里绘图自然会更加得心应手,出图质量和效率的提升,那是实实在在看得见的。
