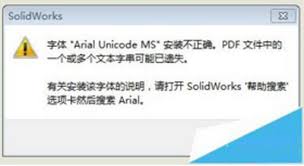

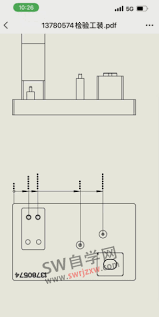

在使用SolidWorks进行工程图绘制并转换为PDF格式时，字体乱码问题常常困扰着用户

这不仅影响了工程图的美观性，更关键的是，它可能导致关键的设计信息传达不准确，甚至引发后续的制造或沟通失误。别担心，这个问题其实很常见，而且有一套成熟的排查和解决方法。接下来，我们就来详细拆解一下，帮你彻底搞定这个烦心事。

确认字体安装情况

一切问题的源头，往往始于最基础的环节。第一步，请务必检查你的电脑系统中是否完整安装了工程图里用到的所有字体。道理很简单：如果PDF阅读器里根本没有对应的字体，它可不就只能用乱码或者默认字体来“凑合”显示了。你可以在系统的控制面板里找到“字体”文件夹，核对一下清单。如果发现有缺失，赶紧把对应的字体文件安装上，这是解决问题最根本的一步。

字体嵌入设置

这是解决乱码问题的核心操作，堪称“一键保平安”。其原理是把字体文件本身打包进PDF里，这样无论文件传到哪台电脑上，都能原样显示。具体操作路径非常明确：

1. 在SolidWorks中打开你的工程图，点击“文件”菜单，选择“另存为”，并将保存类型设置为“PDF”。

2. 在弹出的“另存为PDF”对话框中，别急着点保存，先找到并点击“选项”按钮。

3. 在随后打开的“输出选项”窗口中，切换到“字体”选项卡，然后关键的一步来了——勾选“将所有字体嵌入文件”。这个选项相当于给PDF文件配了个专属字体库，能从根本上避免因目标电脑字体缺失而导致的乱码。设置好后，再保存PDF文件即可。

字体替换

如果某些特殊字体因为版权或技术原因无法成功嵌入，或者嵌入后依然显示异常，那么“替换”就是一个非常有效的备用方案。说白了，就是用一个“靠谱”的通用字体去替代那个可能“挑环境”的字体。

1. 在工程图中，选中所有文字对象，然后通过“格式”菜单打开“字体”设置对话框。

2. 在字体列表中，将它替换为你确认系统中已安装、且在其他文档中显示正常的字体，例如宋体、黑体或Arial等。完成全图替换后，再重新进行一次PDF转换，看看问题是否迎刃而解。

软件版本兼容性

技术软件的世界里，版本兼容是个永恒的话题。有时候，乱码问题的根源在于SolidWorks软件版本过旧，或者其内置的PDF转换模块与当前系统环境存在冲突。这时候，可以尝试两个方向：一是将SolidWorks更新到官方推荐的最新稳定版本；二是检查是否使用了第三方PDF打印机或插件，并尝试切换为SolidWorks自带的PDF输出功能，或者使用系统公认兼容性更好的虚拟打印机（如“Microsoft Print to PDF”）。

重新生成工程图

如果以上“药方”都试过了，问题依然顽固，不妨试试这招“重启大法”。关闭当前的SolidWorks进程，完全退出软件，然后重新启动。新建一个工程图文件，或者将原有内容复制到新文件中，重新进行文字标注和绘图操作，最后再尝试转换PDF。这个方法看似简单，却能解决许多因临时文件错误、软件内存状态异常等引起的灵异问题。

综合运用以上几种方法，绝大部分SolidWorks工程图转PDF的字体乱码问题都能得到有效解决。核心思路就是从源（字体）、过程（嵌入设置）、环境（软件兼容）三个维度进行排查。希望这些清晰的方法能助你高效扫清障碍，让每一份设计图纸都能精准、美观地呈现。
