在CAD绘图中设置毫米单位的详细指南

处理CAD图纸时，经常需要根据项目规范调整绘图单位，其中将单位设置为毫米是最普遍的需求之一。那么，如何确保这一设置准确无误呢？其实步骤并不复杂，关键在于几个核心选项的配置。下面就来详细拆解整个过程。

第一步：启动并定位设置菜单

首先，打开你的CAD软件，进入熟悉的绘图界面。紧接着，把注意力移到顶部的菜单栏，找到那个不起眼但至关重要的“格式”选项。

第二步：打开图形单位对话框

点击“格式”后，会弹出一个下拉菜单。在其中选择“单位”这一项，这时，控制图纸度量基础的“图形单位”对话框就会展现在你面前。

第三步：配置长度类型与精度

对话框中的“长度”区域，决定了图形如何测量和显示。这里通常会显示当前的长度类型和精度。默认设置很可能不是毫米，这就需要我们手动调整。

点击“类型”下拉菜单，选择“小数”。这是最常用、也最直观的数值显示方式。接下来，在“精度”一栏，根据你对图纸精细度的要求，选择相应的小数位数，比如0.00或0.000。别忘了，精度越高，数据看起来就越精确。

第四步（关键步骤）：设置插入比例单位

接下来的“插入比例”区域，往往是容易被忽略但实际影响巨大的部分。请务必将“用于缩放插入内容的单位”设置为“毫米”。这个设置决定了未来插入外部图块或参照时，系统如何进行单位换算，一步设错，可能导致整个图形的比例失调。

第五步：调整角度设置并确认

至于“角度”区域，通常维持默认设置就足够了。当然，如果你有特殊的角度测量和显示需求，也可以在这里调整类型和精度。

所有参数检查无误后，点击“确定”按钮。至此，图纸的单位设置就从理论上完成了。

第六步：验证与深度调整

不过，事情还没彻底结束。如果你的图纸里已经存在一些图形，可能会发现它们的显示比例并未立刻改变。这时，一个快速的验证方法是：观察CAD界面底部的状态栏，看看坐标读数是否以毫米为单位显示。

如果显示不符，别担心。直接在命令栏输入“UNITS”并回车，可以再次调出“图形单位”对话框进行核查和修正。

第七步：同步标注样式

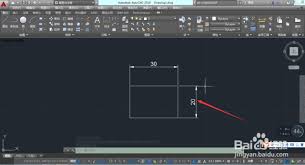

为了使图纸完全规范，最后一步是统一标注样式。你需要打开“标注样式管理器”，确保其中标注的测量单位也同步设置为“毫米”，并配置好合适的精度和格式。这样才能保证图纸上标注的尺寸数值，与实际绘制的毫米尺度完全对应。

遵循以上步骤走一遍，你就能彻底而准确地将CAD图纸单位锁定为毫米。这套操作不仅能让绘图工作符合行业规范，更能从根本上避免因单位混淆导致的各类设计误差，让图纸输出既专业又精确。
