消息称三星正开发下一代 HBM，瞄准高性能端侧 AI 手机

上周，一则来自韩媒Etnews的报道在半导体圈内引起了不小的讨论。报道称，三星电子正在秘密研发一项名为“多层堆叠FOWLP”的下一代HBM技术，其目标直指一个极具挑战性的领域：让高性能的端侧AI在智能手机、平板电脑等移动设备上成为现实。

这可不是简单的技术移植。要知道，服务器机柜里的空间和散热余量，与一部轻薄手机的内部环境相比，简直是天壤之别。在移动设备那方寸之间，要实现大容量、高带宽的HBM，功耗和发热控制就成了必须跨过的第一道门槛，直接照搬现有方案根本行不通。

那么，技术瓶颈到底卡在哪里？目前移动设备普遍使用的LPDDR内存，大多依赖传统的引线键合技术。这种方案的问题在于，其输入/输出接口数量有限，信号传输损耗大，散热效率也不够理想，这些特性让它与对带宽和能效要求极高的HBM技术难以兼容。

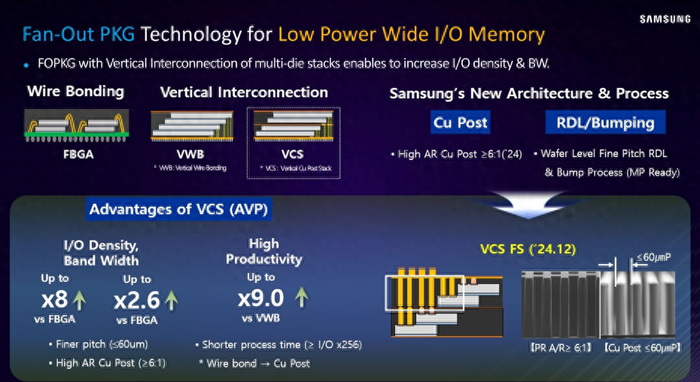

为此，三星把目光投向了改进型的VCS方案。核心思路是，将芯片内部的铜柱高宽比，从现有的3:1到5:1，大幅提升至15:1到20:1。形象点说，就是在单位面积不变的情况下，把铜线做得更“细长”，从而塞进更多连接通道，最终实现带宽的跃升。

但新的问题随之而来。当铜柱直径被压缩到10微米以下时，物理结构会变得脆弱，容易出现弯曲甚至断裂，稳定性面临严峻考验。为了解决这个难题，三星引入了FOWLP技术作为“加固方案”。具体做法是，先对芯片进行模塑封装，然后将布线层向外围扩展。这个扩展出来的部分，不仅能承载更多电路，还能起到支撑那些纤细铜柱的作用，有效防止其变形，可谓一举两得。

如果这套组合拳能顺利通过验证，其理论收益是相当可观的。据分析，带宽有望提升15%到30%。更重要的是，在设备内部空间这个“寸土寸金”的地方，新技术还能在同等面积下集成更多的I/O接口，为未来更复杂的端侧AI计算铺平道路。

当然，这一切目前还处于研发阶段。不过，行业内的观察家们已经给出了一个大胆的预测：三星最快可能会在Exynos 2800的后期修订版本，或者接下来的Exynos 2900芯片中，首次集成这项突破性的内存技术。届时，我们或许将真正迎来手机端侧AI能力的一次质变。
