AutoCAD2007怎么拉伸图形
AutoCAD2007是一款整合二维与三维功能的经典CAD软件,其图形拉伸功能用于调整部分图形尺寸。操作时需切换至经典工作空间,选择对象后启动拉伸命令,使用交叉窗口选择需拉伸部分,指定基点并输入拉伸距离,即可完成变形。
AutoCAD 2007是Autodesk公司推出的一款里程碑式CAD设计软件,它成功地将二维制图与三维建模功能整合于一体,奠定了现代CAD工作的基础。这个版本带来了几项改变游戏规则的技术:动态块(Dynamic Blocks)让设计元素具备了参数化调整的能力;全新的3D建模工具集则大幅提升了实体、曲面和网格建模的效率。此外,创新的SteeringWheels导航系统和优化的3D工作空间重新定义了设计交互体验,而增强的PDF支持和注释缩放功能也显著改善了团队协作的流程。尽管后续版本不断推陈出新,但AutoCAD 2007因其稳定的性能和经典的操作逻辑,至今仍在许多工程、建筑与制造领域的专业场景中占有一席之地。
说到具体操作,图形拉伸是CAD设计中最基础也最常用的编辑功能之一。它允许你调整图形中某一部分的尺寸或形状,而无需重画整个对象。下面,我们就来详细拆解一下在AutoCAD 2007中执行拉伸操作的具体步骤。
第一步:准备工作空间
首先,启动AutoCAD 2007。为了获得最熟悉的操作环境,建议切换到“经典”工作空间。如果界面没有默认显示,可以通过点击顶部菜单栏的“工具” > “工作空间” > “AutoCAD经典”来完成设置。

第二步:创建或选择图形
接下来,你需要一个操作对象。可以使用左侧绘图工具栏中的直线、多段线、矩形等工具绘制一个新图形,或者直接打开一个已有的图纸文件,并选中你想要修改的图形部分。

第三步:启动拉伸命令
激活“拉伸”命令主要有两种方式:一种是在命令行直接输入“STRETCH”并按回车键;另一种是点击“修改”工具栏中的拉伸图标(一个看起来像箭头拉长方形的图标),你也可以通过顶部菜单栏的“修改” > “拉伸”来找到它。

第四步:使用交叉窗口选择对象
这是最关键的一步。启动命令后,命令行会提示你选择对象。此时,你需要使用“交叉窗口”的方式进行框选——即从右向左拖动鼠标,形成一个虚线显示的绿色矩形框。
这里有个重要原则需要牢记:只有完全被这个交叉窗口包围住的对象(或其端点)才会被拉伸;而那些仅仅有一部分在窗口内的对象(比如一条线的一端),则会被整体移动。这个区别决定了编辑的精确性。

第五步:指定基点和拉伸距离

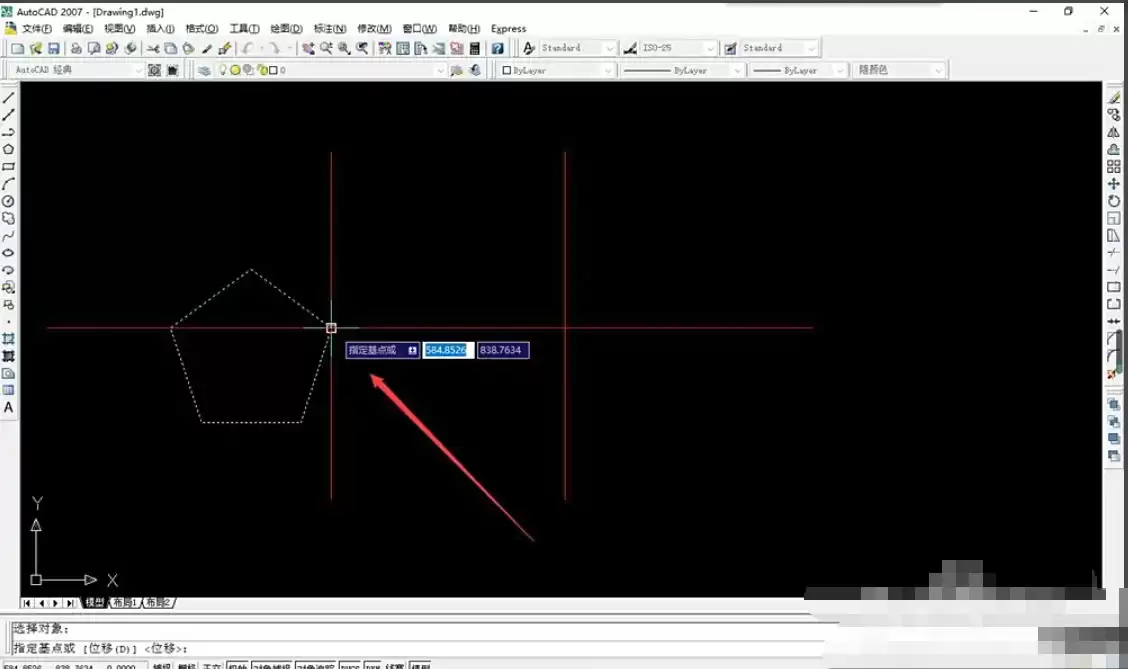

选择好对象后,按回车键确认。命令行会提示“指定基点”,这时你需要在图形上点击一个点作为拉伸的参考基准。然后,移动鼠标来确定拉伸的方向,或者在命令行直接输入具体的距离值。

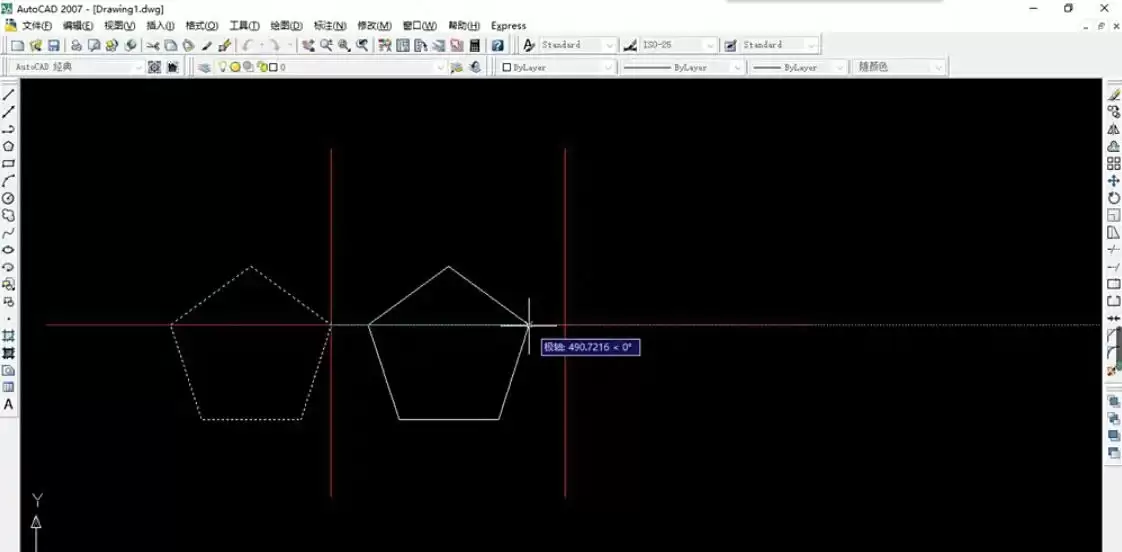

例如,输入“@5,0”就表示将图形沿X轴正方向(通常是向右)拉伸5个单位。通过输入类似的相对坐标(如@X,Y),你可以实现对拉伸量和方向的精确控制。

第六步:完成操作
最后,点击鼠标左键确认新的拉伸位置,或者直接按回车键结束命令。图形就会按照你指定的方式和距离完成拉伸变形。

掌握这个流程后,你就能高效地修改图形尺寸,从而适应各种复杂的设计变更需求。不妨打开软件,亲自尝试一下。
