实用电路图绘制与仿真软件推荐 适合电子工程师和学生的高效EDA工具对比

搞电气这行的朋友都知道,理论学习是一回事,真正上手接线又是另一回事。尤其是对于初学者来说,光看电路图往往很难形成空间感和操作感。要是能在手机或平板上随时模拟接线、排查故障、观察效果,那学习效率可就完全不一样了。正好,下面这五款电工仿真应用,就是为了解决这个痛点而生的。说实话,每一款都有自己的侧重点,

本文目录

    搞电气这行的朋友都知道,理论学习是一回事,真正上手接线又是另一回事。尤其是对于初学者来说,光看电路图往往很难形成空间感和操作感。要是能在手机或平板上随时模拟接线、排查故障、观察效果,那学习效率可就完全不一样了。正好,下面这五款电工仿真应用,就是为了解决这个痛点而生的。

    说实话,每一款都有自己的侧重点,覆盖的场景也从家庭照明到工业控制,跨度挺大。下面就来挨个讲讲它们各自的门道。

    1、《电工仿真接线》

    这款应用最大的亮点,就是“任务驱动”的设计思路。它不是让你干巴巴地记接线图,而是把真实的电工场景——比如照明控制、电机启停、安全保护等——拆成一个个具体任务。你需要根据给定的功能目标,自己选元器件、规划走线路径,然后动手“接线”。系统会实时反馈线路的通断状态和运行效果,接错了当场就能看到问题出在哪。这种“边做边学”的模式,对于培养规范的绘图习惯和工程化思维,确实很有帮助。

    2、《电工仿真软件》

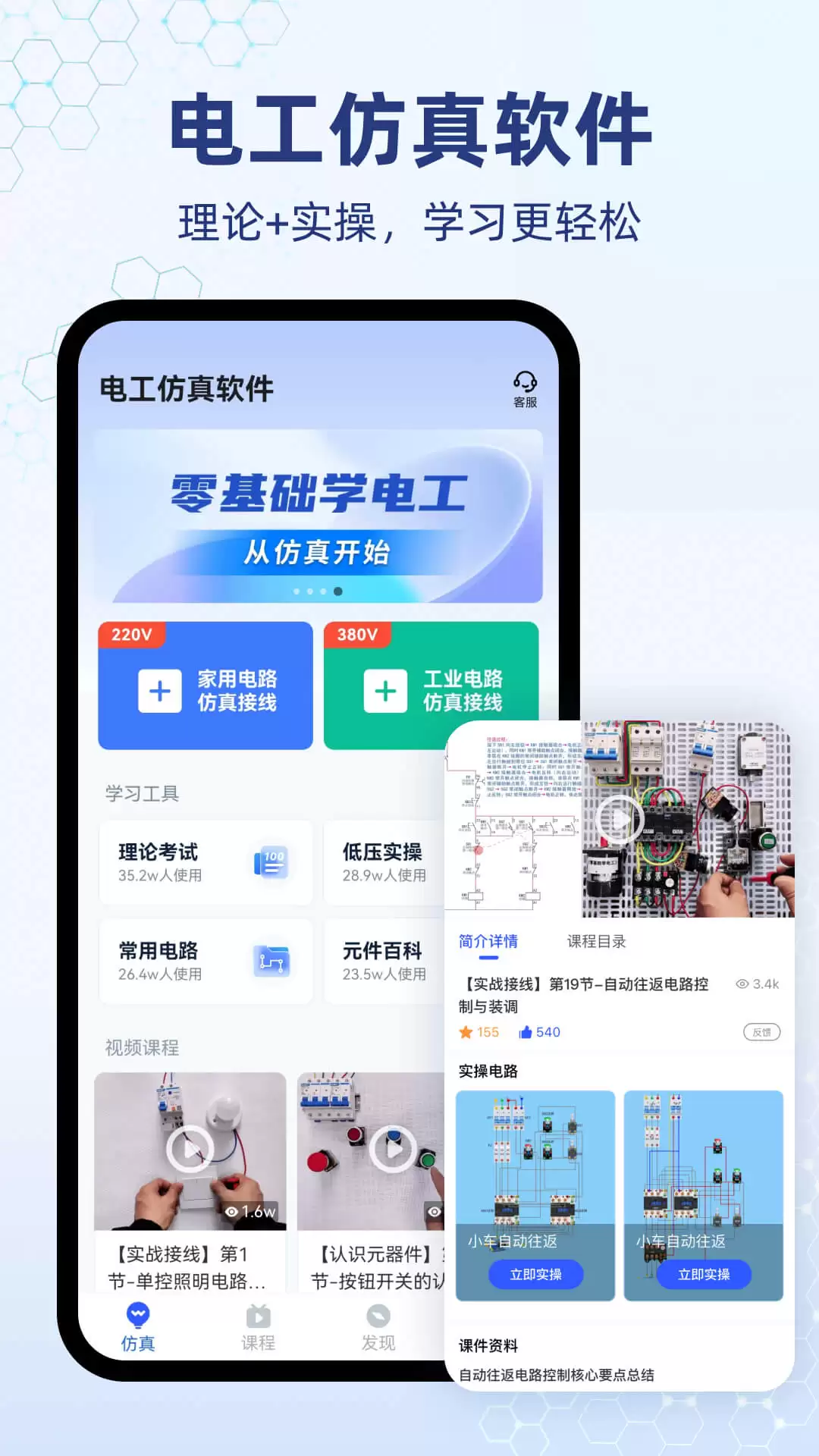

    如果说上面那款偏“练”,那这一款就更偏“学+练”的一体化。它内置了相当完整的课程体系,从直流/交流电路,到暂态分析、三相系统,核心知识点基本都覆盖到了。每个知识点都配有高清讲解视频和图文解析。学完之后,可以直接切换到仿真画布,调出标准符号库来搭建电路。更实用的是,它支持电压/电流测量、波形观测,还能调节参数,实时看波形变化。这样一来,“学—练—测”的闭环就真真切切地打通了。

    3、《零基础学电路》

    从名字就能看出来,这款是专门给电气入门者准备的。它的进阶模式很清晰:先认识元器件,再搞懂连接规则,最后上手构建电路。具体来说,它会逐个拆解电阻、电容、开关、继电器这些常用器件的图形符号、文字符号和物理特性。接着,帮你分清串联、并联、混联的判断依据和绘图规范。最后,再通过阶梯式的模拟设计任务,从最简单的单回路一路练到复合控制电路,循序渐进地把识图和绘图能力给提上来。

    4、《Simubus电路仿真接线》

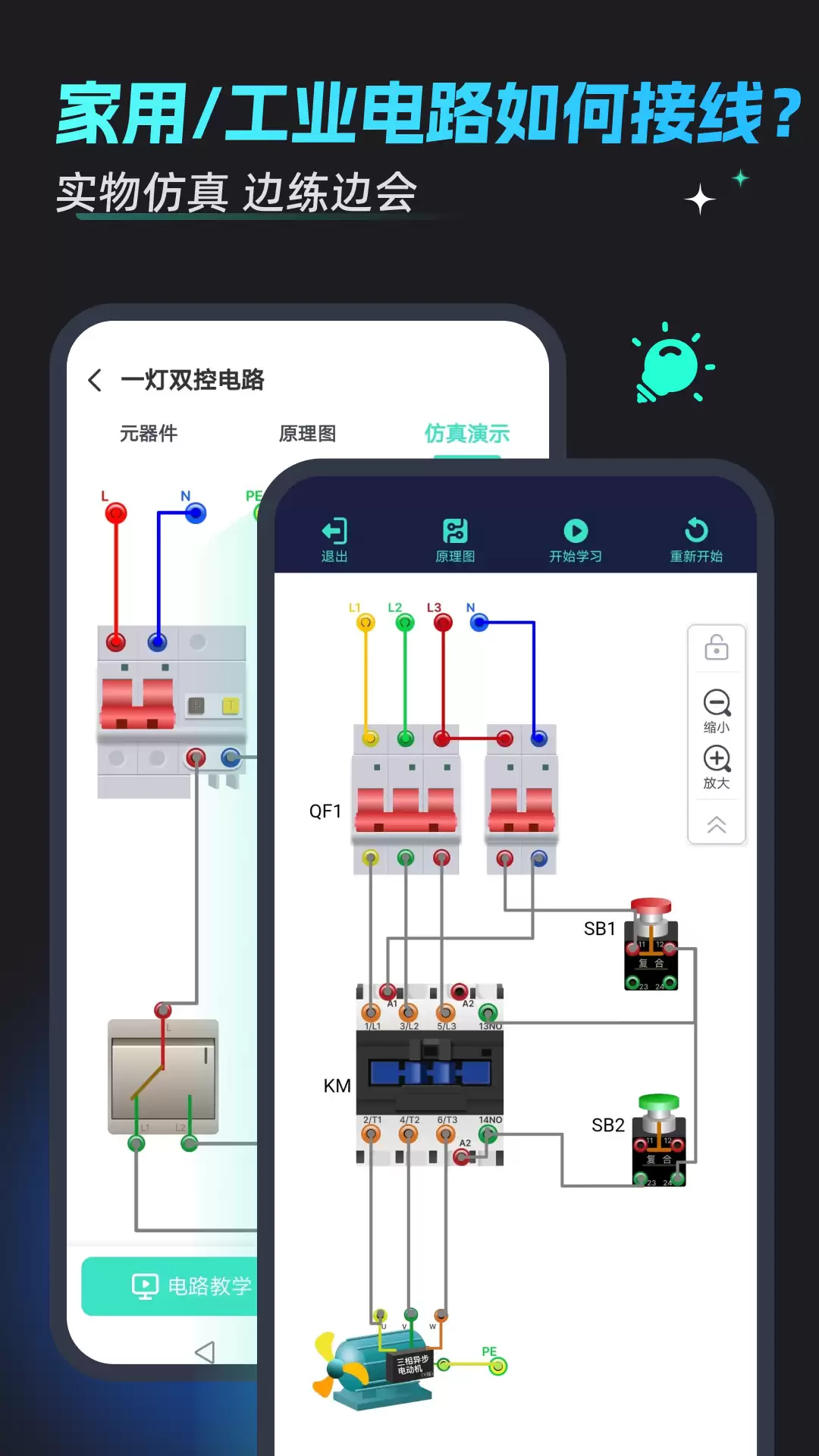

    这款的侧重点在于“多工况适应性训练”。它涵盖的场景很广,家庭配电、工业控制、PLC外围接线、传感器信号采集,都能找到对应的实验。每个实验都设定了明确的输入条件和预期的输出行为,你要做的就是依据电气原理图,在软件里完成实物化的接线模拟。有意思的是,它支持错误检测、路径高亮和分步复位——如果接错了,系统会高亮标出问题路径,还能一步步倒回去重来。这种设计,对于理解复杂电路结构和培养故障排查意识,效果相当显著。

    5、《电工课堂》

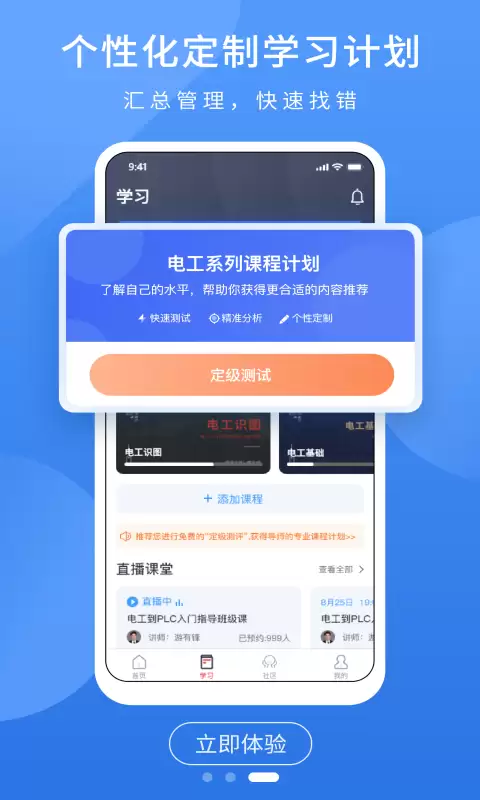

    这款应用在个性化学习上花了心思。首次使用的时候,系统会先给你做个简短诊断测试,评估当前水平,然后自动匹配合适难度的课程模块。理论部分注重关键概念辨析和易错点提醒;实践环节则提供了一个带引导提示的绘图沙盒,支持撤销重做,还会自动校验节点连通性。所有练习完成后,会生成一份可视化的学习报告,哪里薄弱一目了然,非常适合用来查漏补缺、持续精进。

    总体来看,这五款应用有一个共同的优点:全都支持离线仿真和本地保存。不需要额外购买任何硬件,在手机或平板上就能反复演练各种电路结构。无论是课前预习、课后巩固,还是考前冲刺,都能有效弥补传统教学中“纸上谈兵”的短板,实实在在地提升电路识图、绘图和分析的能力。
