ANSYS怎么导出命令流文本

在ANSYS中导出命令流时,需先建立模型,然后从菜单栏选择【List】进入【Files】—【LogFiles】打开日志文件窗口,在命令流窗口中定位并复制所需命令段落,最后粘贴至新建的文本文件保存即可。

本文目录

    在ANSYS中进行建模和分析时,有时我们需要将操作过程保存为命令流文本,以便后续复用或调试。今天,我们就来详细了解一下如何从ANSYS中导出命令流文件。

    第一步:建立模型

    首先,我们需要一个操作对象。这里以一个简单的长方体模型为例,建立好的模型如下图所示。

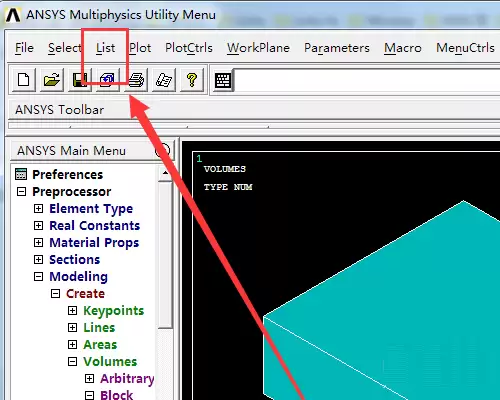

    第二步:打开列表菜单

    模型建立完成后,将目光移到主界面上方的菜单栏。在这里,找到并单击【List】选项,如下图所示。

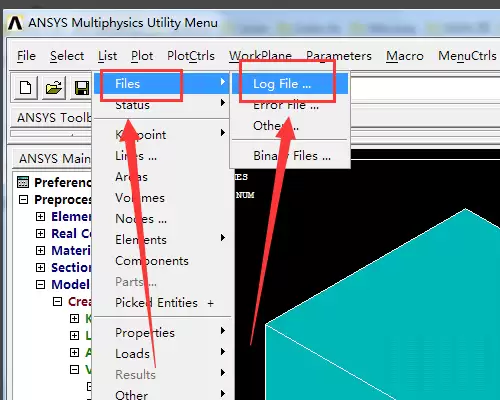

    第三步:定位日志文件

    点击【List】后,会弹出一个新窗口。在这个窗口中,请依次选择【Files】——【Log Files】,如下图所示。这个日志文件记录了ANSYS会话期间的所有命令。

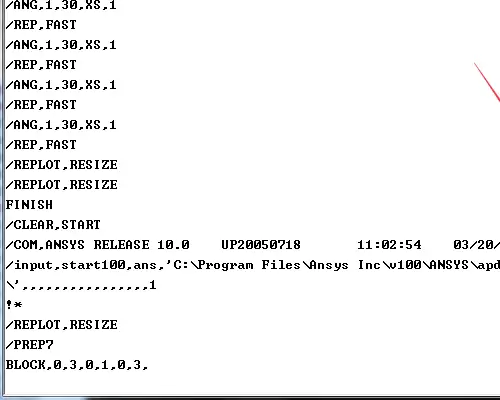

    第四步:查看命令流窗口

    上一步操作会直接打开命令流窗口。窗口内显示了当前会话的所有命令记录。为了找到最新的或所需的命令,可以将右侧的滚动条拉到最底部,如下图所示。

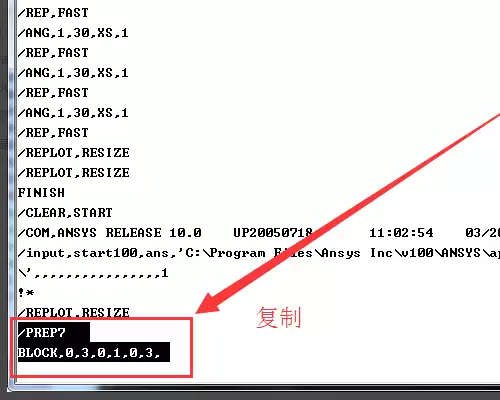

    第五步:查找并复制命令

    在命令流窗口中,浏览并找到与你刚才建模操作相对应的命令流段落,然后将其选中并复制,如下图所示。

    第六步:保存为文本文件

    最后一步,就是在电脑上新建一个文本文档(txt格式),将刚才复制的命令流粘贴进去,如下图所示。后续的所有操作步骤,都可以用同样的方法,将对应的命令流复制并粘贴到这个文档中。全部完成后,保存该文本文档,你就得到了一个完整的ANSYS命令流文件。
