英特尔被取消的Arctic Sound Xe-HP GPU现身：双芯片+四堆HBM2E

英特尔多年前就已叫停的Arctic Sound Xe-HP系列GPU，最近又以一种颇为意外的方式重新进入了公众视野。一块采用双芯片设计、集成四堆HBM2E显存的工程样卡悄然流出，被一些人称为英特尔在2024年放弃的旧路线图中残留下来的“幽灵”。更有意思的是，有用户原本下单的是英特尔的Ponte Vecchio GPU，结果收货时却收到了这块Arctic Sound 2T样品——一款早在数年前就已正式取消的产品，就这样迎来了首次清晰的曝光。

时间拉回到2018年。当时，英特尔的图形团队基于第一代Xe GPU架构，规划了多条产品线，覆盖游戏、工作站以及数据中心等场景。这里面既有采用多芯片封装、体量庞大的Ponte Vecchio，也有面向工作站和服务器市场的Arctic Sound系列。时任架构负责人Raja Koduri曾公开展示过Arctic Sound的芯片实物，并透露该系列将提供1芯片、2芯片和4芯片三种不同配置，以满足不同层次的算力与功耗需求。然而，随着项目推进，技术与产品层面的压力逐渐显现，英特尔最终宣布取消Arctic Sound；Ponte Vecchio本身也遭遇严重延期，直到多年后才在Aurora超级计算机上正式部署。

实际上，英特尔在数据中心与AI加速方面的布局，随后经历了一系列意料之外的转折。公司将重心转向XPU路线，推出了整合CPU与GPU计算的新一代Falcon Shores方案，但这一备受期待的产品线同样在今年彻底被取消。目前，英特尔的目光已经投向计划于2027年登场的Jaguar Shores新平台。这一连串的路线调整，被业界普遍解读为英特尔在数据中心AI时代起步过晚、错失先机的缩影——在高性能加速芯片领域，英伟达与AMD已经在市场与生态上构筑起了遥遥领先的优势。

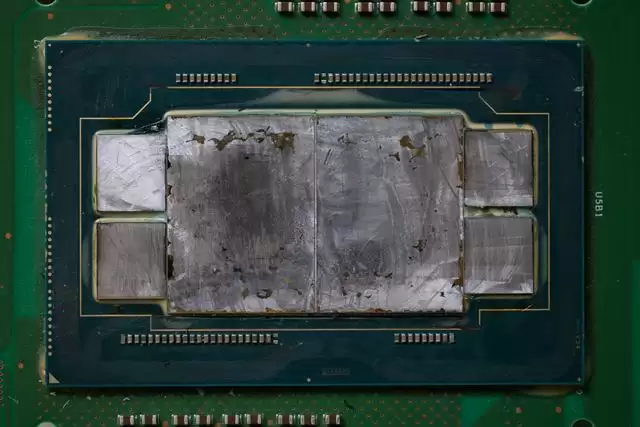

此次曝光的Arctic Sound样卡，由X平台用户ChipsByLayers发布了清晰的图片。整块封装内集成了两颗基于Xe-HP架构的计算芯片组，并配有四个HBM2E显存封装位置。封装顶部印有“Intel Confidential”标识以及“QVS8 1.00 GHz”等样品代号信息。按照当年的内部规划，2-Tile版本的Arctic Sound GPU总计1024个EU，每颗计算芯片为512 EU，整卡理论上可在约300W功耗范围内提供超过20 TFLOPS级别的单精度浮点性能。完整的产品矩阵还包括：1-Tile版本配备512 EU，约有4096个核心，在150W功耗下提供约12.2 TFLOPS；2-Tile版本为1024 EU，约有8192核心；而4-Tile旗舰版本则堆叠至2048 EU、约16384核心，目标性能约36 TFLOPS，对应400W至500W的功耗区间。

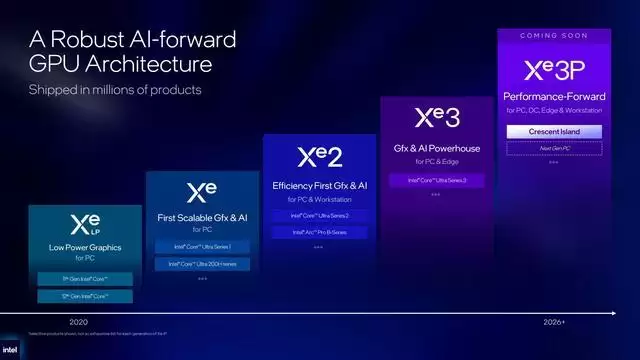

从今天回看，这组照片更像是一段未能兑现的产品史料。如今，英特尔在图形业务上的策略已经发生了明显变化：消费端与轻量级专业市场以集成显卡和采用GDDR或LPDDR显存的独立GPU为主流，高带宽HBM显存则暂时从其新一代图形产品中淡出。当前Arc系列以及面向工作站、服务器的专用显卡，主打AI推理和专业图形领域的性价比；而代号Crescent Island的下一代Xe3P架构GPU，则计划配备最高可达480GB的LPDDR5X内存，从成本和部署灵活性上对标主流AI与加速计算场景。

放眼中长期，业界的目光已经逐步转向Jaguar Shores与Crescent Island等新平台，它们被视为英特尔重返高性能GPU与AI加速赛道的关键节点。不过，相较于英伟达和AMD已经构建起的庞大软硬件生态，英特尔要想在数据中心AI市场实现“追平”，显然仍面临漫长而艰难的追赶过程。在新产品真正上市之前，此次流出的Arctic Sound 2T样卡更像是一个提醒：在当前多芯片GPU与高带宽存储已成主流话题的时代，英特尔曾经也一度走在前列，却最终选择了按下“重启”键。
