使用Visio创建思维导图的方法

怎样用visio画思维导图

Visio绘制思维导图具体操作步骤如下：

1、打开visio； 依次选择 “文件”-》“新建”-》“商务”-》“灵感触发图”；

将左侧的“形状”窗口中的“灵感触发形状”拖拽到绘图区。双击主题文字，将其重写为“脑图”。右击主标题，选择“更改标题形状”，将其更改为矩形。

3、右击主标题，选择 “添加多个副标题...”；并依次添加“什么是？”“有啥用？”“怎么用？”三个副标题；

4、右击其中一个副标题，选择“更改标题形状...”；依次更改标题形状；

5、依次为“什么是？”副标题添加各个副标题；具体标题如下：

分类化、系统化、形象化、辐射状、心脏血管、大脑分支；

6、选择“视图”-》“工具栏”；可依次调出需要的工具栏；如调出墨迹工具栏；

7、由调出的工具为“什么是？”的各个分支标题个性化自定义标识，以方便理解和记忆；涉及到的工具栏有“图片”“墨迹”“设置文字格式”“设置形状格式等”；

8、按上一个步骤，依次为“有啥用？”和“怎么用？”添加详细分支标题；具体标题如下：

有啥用？：发散问题、作计划、读书笔记、作演示；

怎么用？：关键字、层次、手绘、工具（VISIO、XMind、MindManager）;

9、可仿照以上过程，画出自己需要的脑图；

visio流程图怎么画

Visio技巧总结：

1、Visio画图时，两根直线交叉时，总是默认会出现一个跨线的标志，很是不爽，去除方法：选中线条，然后菜单的格式->行为->连接线->跨线->添加->从不，即可。

2、增加连接点。在连接线的按钮旁边有下拉按钮，选择那个叉叉符号，就是连接点的命令了，选中需要增加的框图，按住ctrl+左键，就可以增加连接点了。

3、连接线与对象的吸附。为了方便后期的修改调整，连接线一定要与它连接的对象吸附在一起，否则后期调整时你就等着哭去吧！吸附操作很简单，只需要用鼠标左键拖动连接线至要吸附的对象，看到有个呈辐射状的红点轻轻一闪，就表明连接线与对象成功吸附在一起了，再拖动对象试一下，连接线是不是与对象一起移动了？

4、连接线上文字的添加。很简单！对着线条单击鼠标左键就可以添加文字了！

5、调整画布大小。按住 Ctrl，然后鼠标放在画布边缘，拖动即可。

6、如何让你用visio画得更专业

问题解答：

(1) 如何解决Visio图形粘贴到word中虚线变实线的问题

症状：复制Visio中的图形，粘贴到Microsoft Office文档（如：doc、ppt）中，图形中的虚线显示成了实线。

原因：Visio呈现超长线条和非常细线为实线，以减小增强图元文件（EMF）的嵌入对象。这样做，Visio避免在其他程序文档中嵌入对象时文件大小有所增加，还有助于避免打印机缓冲区溢出。

解决方案：单击图形，进入编辑状态，选中需要修改的虚线线条，单击右键快捷菜单“格式-线条”，将粗细适当加粗，确定保存即可。如果还出现上述症状，说明线条还不够粗，还需要在适当加粗。

(2) 如何在Visio中给手画图形填充颜色

症状：在Visio中画好想要的图形后，结果发现无法填充指定的颜色。

原因：所画的图形为非封闭整体图形，Visio中默认封闭整体图形才能填充颜色。

解决方案：保证所画的图形为封闭整体图形。可以这样验证，点击图形中的每一个元素（如：边、角），如果点击后是整个图形进入编辑状态，说明是整体的，然后放大目测是否封闭，其实这样检查是在无法填充时才需要的。如何保证画的图形为封闭整体图形呢，可以选择绘图中的直线后，一笔画成所需图形，一笔是说，画完一条边后单击鼠标左键，且鼠标不离开转折点，继续画下一条边，直至与起始点重合。

(3) 如何将Visio模板中的图形旋转所需要的角度

症状： 用模板中给定的基本图形元素组合成所需图形时，无法按照所需角度组合

原因：Viso中默认的基本图形的旋转角度是向顺时针（或逆时针）方向90度。

解决方案：选择想要旋转的基本图形，右击选择视图->大小和位置窗口，然后在该窗口中调整角度，角度方向是逆时针为正。另外，还可以通过镜像对称翻折进行图形组合或复制。

1、选中对象，按住ctrl键，滚动滑轮即可放大缩小图像显示比例

2、选择框图模版，在“块”块下，有开放式一维单向箭头，可以画出矩形与箭头合在一起的图形，也可修改“一维单向箭头”为开放式的，方法是右击“一维单向箭头”，选择相应的菜单命令；

3、形状格式的修改可以在工具栏中修改，而不需要像自己以前那样右击选择；

4、world中编辑visio，编辑后，在空白处单击一下，就可退出visio，转回world;

5、自制模具方法：1）用visio制作好图形，2）打开“文件”-〉“形状”-〉“新建模具”，3）在新增加的左边栏模具处，拖进自绘图形，4）将块名和图形名改为自己的名字，5）保存

6、关于visio图片复制到word中出现大片多余空白的问题。解决方法为在word中右击图片选择“显示'图片'工具栏”，选择裁减，减去多余空白，然后将visio图片拉至合适大小

流程图怎么画如何使用visio绘制流程图

使用visio绘制流程图的方法：

工具：Microsoft Office Visio

使用visio绘制流程图的步骤：

(1)在搜索引擎中搜索Microsoft Office Visio绿色软件；

(2)下载到电脑上并安装Microsoft Office Visio软件，一路下一步即可；

(3)这里安装的是Microsoft Office Visio 2003版本，安装完成后打开软件。

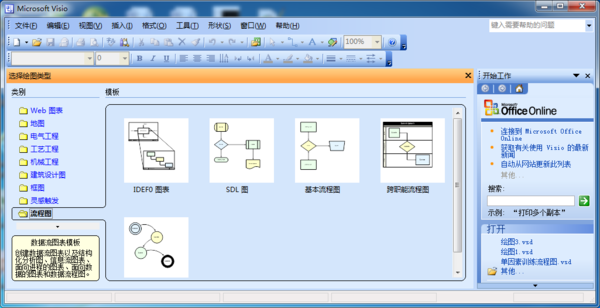

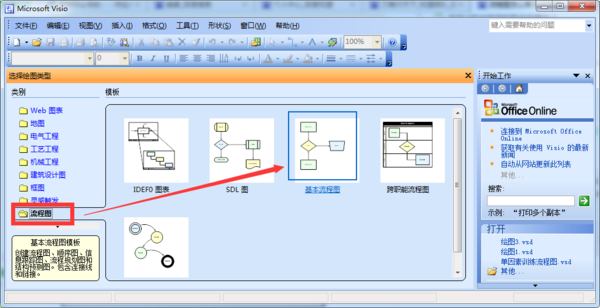

(4)选择左侧的【流程图】——【基本流程图】打开。

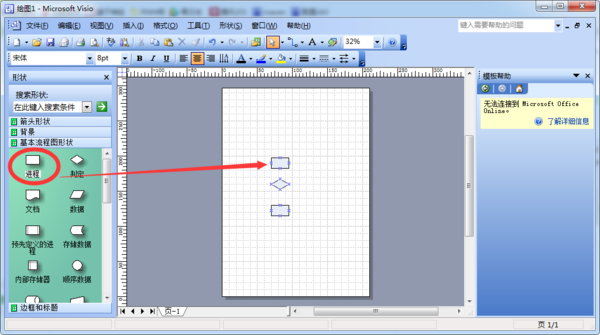

(5)将左侧需要的流程图的形状拖到绘图面板内，如下图所示。看图中红色箭头。

(6)在拖入的形状内输入需要的文本，双击形状，输入文本，文本一般是10.5pt大小。圆角矩形是终结符，一般用来表示开始和结束，矩形表示进程，菱形表示判定。

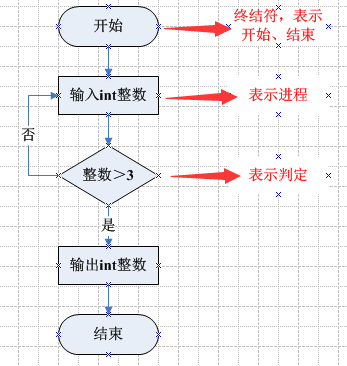

(7)最后用动态连接线将流程图的形状连接起来，流程图完成，如下图所示。

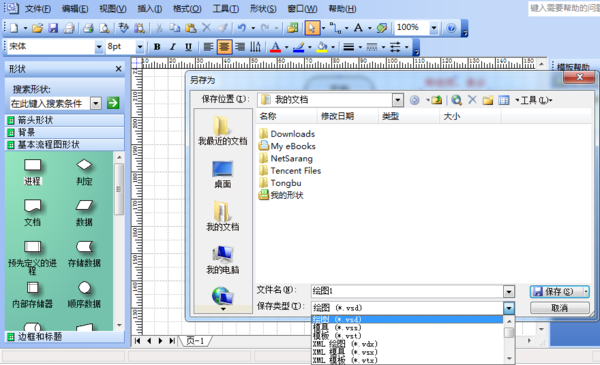

注意：流程图的每个形状表示的功能都在左侧的形状下方有说明，流程图绘制完后，点击【另存为】选项，可以将vsd文件存为需要的格式如下图所示。

如何使用visio画流程图

microsoft visio能够将难以理解的复杂文本和表格转换为一目了然的 Visio 图表，可以绘制业务流程的流程图、网络图、工作流图、数据库模型图和软件图等，以其精美的绘图效果，得到普遍认可。

工具/原料

microsoft office visio

步骤/方法

1首先，建立绘图，新建-->选择绘图类型-->基本流程图

2添加流程图元素--进程，将图示进程框拖进右侧空白处，

3通常进程框显示为蓝色，将其改变为白色，右键选择格式-->填充-->选择白色

4流程图又一个元素，剪头的处理，单击左侧剪头，拖进空白处，右键格式-->线条-->选择黑色

5这两个元素是比较基本的，然后就可以通过复制粘贴，得到多个进程框和箭头，这样用方便。看成品图

注意事项

画图过程中，可以打开已有流程图，复制到新建绘图中，这样不用修改各元素线条和填充色，同时有了流程图必须的各种元素。

很多期刊对文字大小有要，对第一个框设置后，可以用格式刷处理其他的；

画图要紧凑，控制不好，可以放大后画图，这样画出的图用在期刊上才符合排版要。
