在ENVI Classic中执行正射校正,听起来步骤不少,但其实只要理清流程,一步步跟着操作就行。下面就把整套操作拆开来讲,附带每个关键节点对应的截图,方便对照。
1、 启动ENVI Classic软件——这是整个流程的起点,没什么好说的,先把这个打开。
2、 打开文件:选择数据,点击“打开外部文件”,找到QuickBird的GeoTIFF格式影像并加载。注意,文件类型别选错,是GeoTIFF。
3、 加载待处理的DEM数据及参考数据。这一步很关键,DEM用于高程校正,参考数据则用于后续控制点匹配。

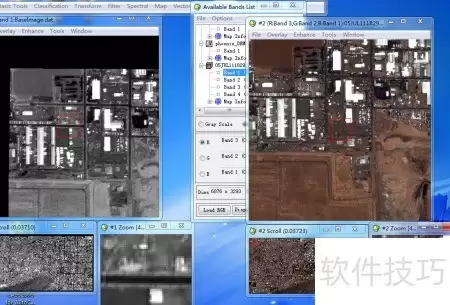

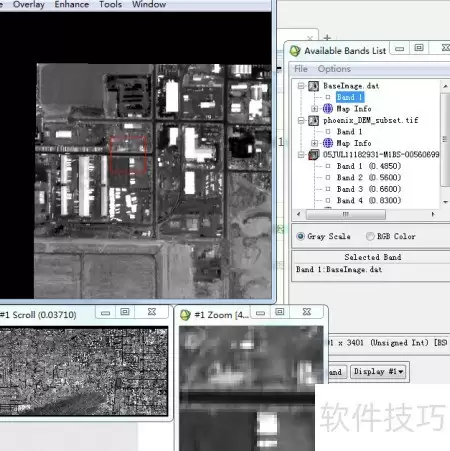

4、 在band1位置右键,选择“将数据载入新窗口”。这样就能同时看到影像和DEM,方便对比操作。

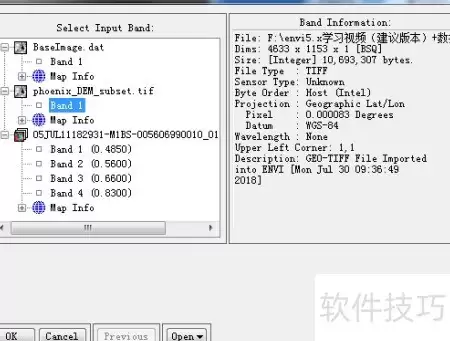

5、 右键点击参考数据,选择“编辑头文件”以绑定DEM数据。注意,这里绑定的是文件头信息,不是直接拖拽。
6、 进入编辑属性,选择“关联dem文件”即可完成设置。确认后窗口会自动关闭,但别着急——关闭后需要重新开启窗口才能看到效果。

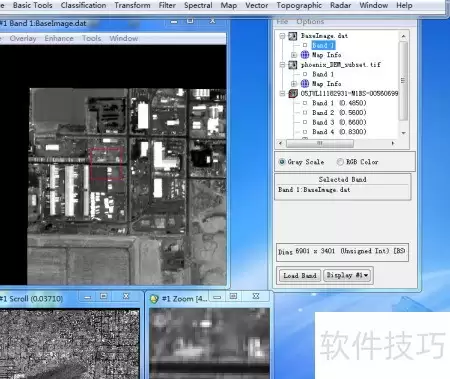

7、 确认后窗口将自动关闭,需重新开启。这一步是为了让刚刚绑定的DEM信息生效。重新打开后就可以看到影像和DEM已经关联在一起了。
8、 打开需校正的图像——就是前面加载的QuickBird影像,现在正式进入校正环节。

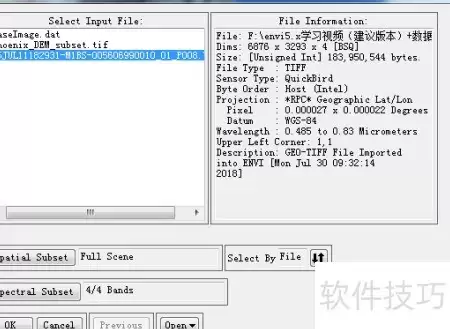

9、 选择待校正的QuickBird影像,进入地图正射校正模块。这一步要加载影像数据,并利用地面控制点进行几何纠正,精确匹配地理坐标。完成正射校正处理后,图像的空间位置才会准确,这样才能满足后续分析与应用需求。说白了,就是让影像“躺平”到真实的地球表面上。
10、 点击确认,进入控制点录入界面。在这里需要手动或自动添加控制点,尽量选择特征明显、位置已知的地物(如道路交叉口、建筑物角点)。
11、 点击确认,进入设置界面。这里可以调整校正参数,比如重采样方法、输出像元大小等,通常保持默认即可。
12、 确认后开始校正。软件会基于控制点和DEM数据计算变换模型,对影像逐像元进行重定位。这个过程可能需要一些时间,耐心等待。

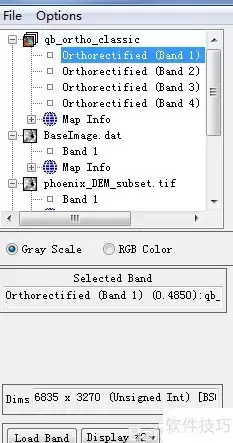

13、 修正结果。校正完成后,可以看到影像已经几何对齐,在合适的地图投影下显示。如果控制点精度足够,影像与参考矢量或DEM应该完美吻合。
