HFSS中添加新材料指南
在HFSS中通过“工具-编辑配置库-材料”添加自定义材料,需设置相对介电常数和介质损耗角正切。前者影响波长与谐振频率,后者反映能量损耗和天线效率。设定后保存即可在模型中使用。
在HFSS中做天线设计时,经常需要用自定义材料来模拟实际的介质基板或特殊结构。下面就把导入与设置自定义材料的具体操作走一遍,每个关键步骤都配了截图,对照着来就行。
1、 新建工程之后,先点开顶部菜单栏的“工具”,下拉选择“编辑配置库”,然后在弹出的窗口里找到并选中“材料”这一项。操作路径如图所示。
2、 点进去之后会看到一个编辑库窗口,直接点底部的“添加材料”按钮,就能开始新建材料了。

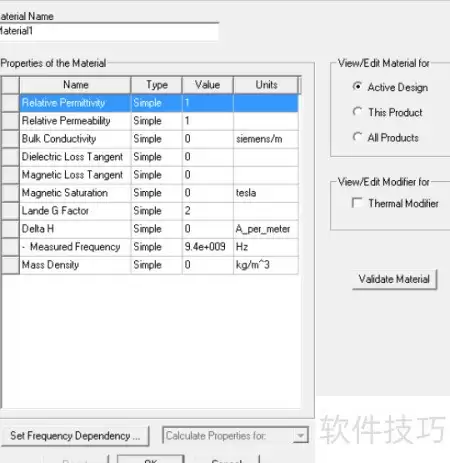

3、 点完添加会弹出一个“查看/编辑库”窗口,所有材料参数都在这里调。实际需要哪些参数,按自己的仿真需求来设定就行。
4、 图中红色箭头指着的是材料名称,可以改成自己想要的命名。下面那一堆参数里,最常用也最关键的是两个:相对介电常数和介质损耗角正切。大部分天线仿真只要设好这两个值就能跑得很准了。

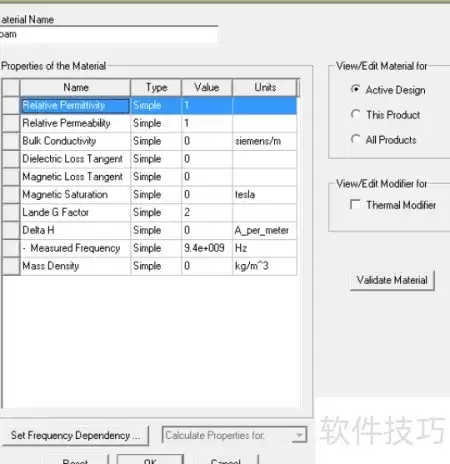

5、 相对介电常数描述的是材料在电场里储存电能的本事,数值越大,相同尺寸下波长越短,对天线谐振频率的影响也越明显。

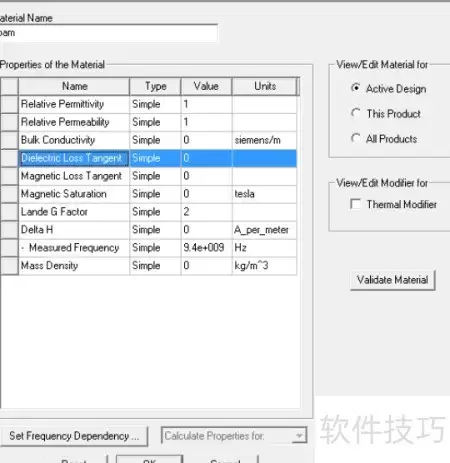

6、 介质损耗角正切则反映材料在交变电场中把电能转化成热能的损耗程度。这个值越大,天线效率越低,设计高性能天线时尤其要注意控制。
7、 所有参数都调好之后,记得点击“确定”保存,新定义的材料就会出现在材料库列表里,随时可以拿来用在模型上。
